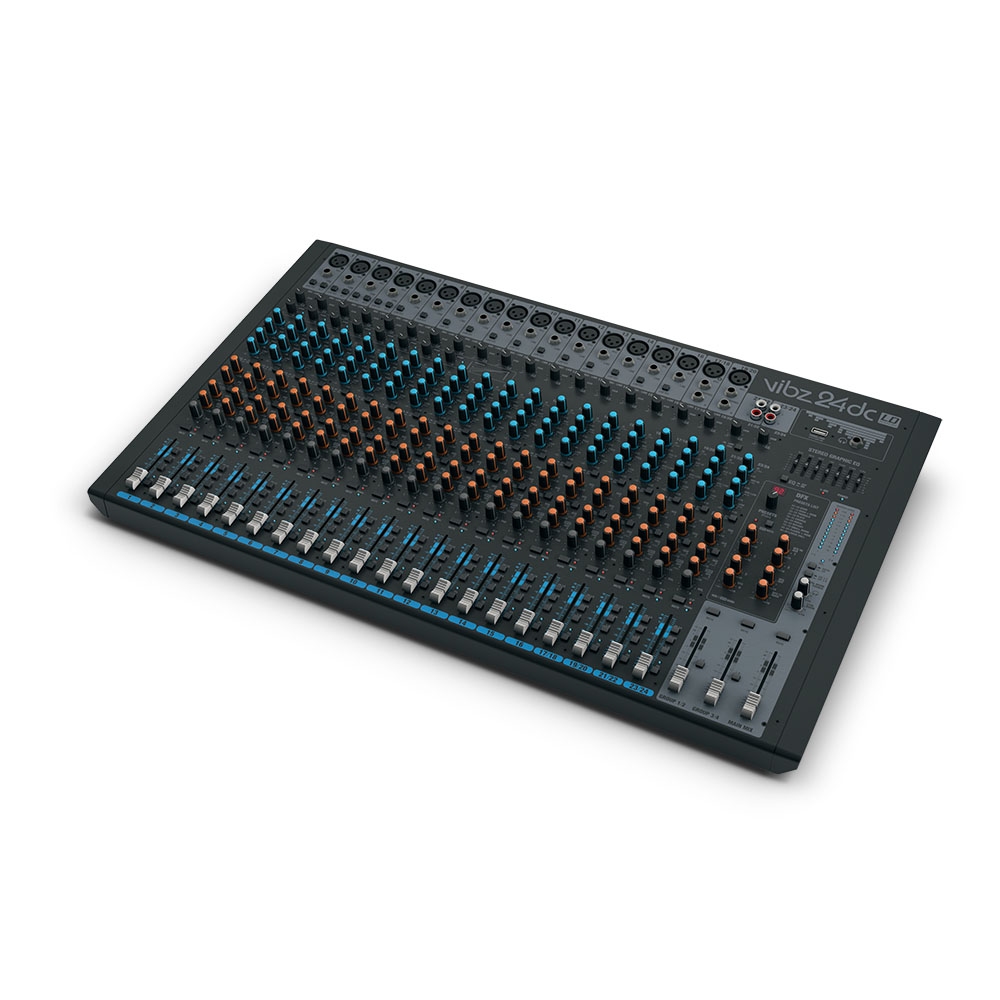

LD Systems VIBZ 24 DC

De vlaggenschip van de VIBZ-serie mengpanelen, de VIBZ 24 DC, is ontworpen voor een superieur geluid in thuisstudio- en live-toepassingen. Het beschikt over 16 monokanalen met 3-bands EQ en semi-parametrisch middenbereik, 4 stereokanalen met 4-bands EQ, 4 subgroepen, 24-bits digitale effecten met 100 presets en soepele 65 mm audio-taper faders.

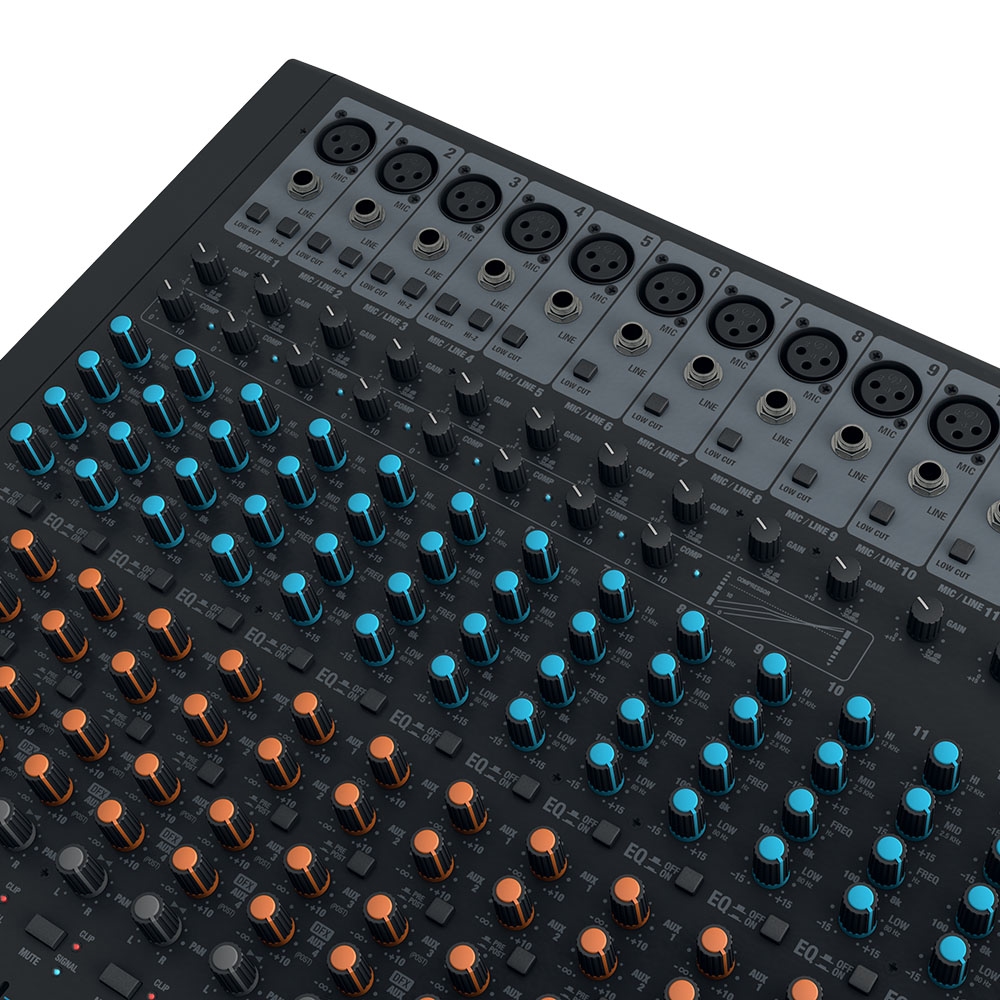

Alle kanalen beschikken over hoogwaardige voorversterkers met gain-controle, 4 aux sends, mute, PFL en routing-schakelaars plus signaal- en clip-LED's. Twee sends zijn schakelbaar pre of post fader om monitoring of effecten te gebruiken. De XLR-microfooningangen en TRS-lijningangen van de monokanalen zijn elektronisch gebalanceerd, waarbij de kanalen 1-8 gemakkelijke één-knopbediening bieden voor de ingebouwde compressor en individuele insertpunten voor externe verwerking.

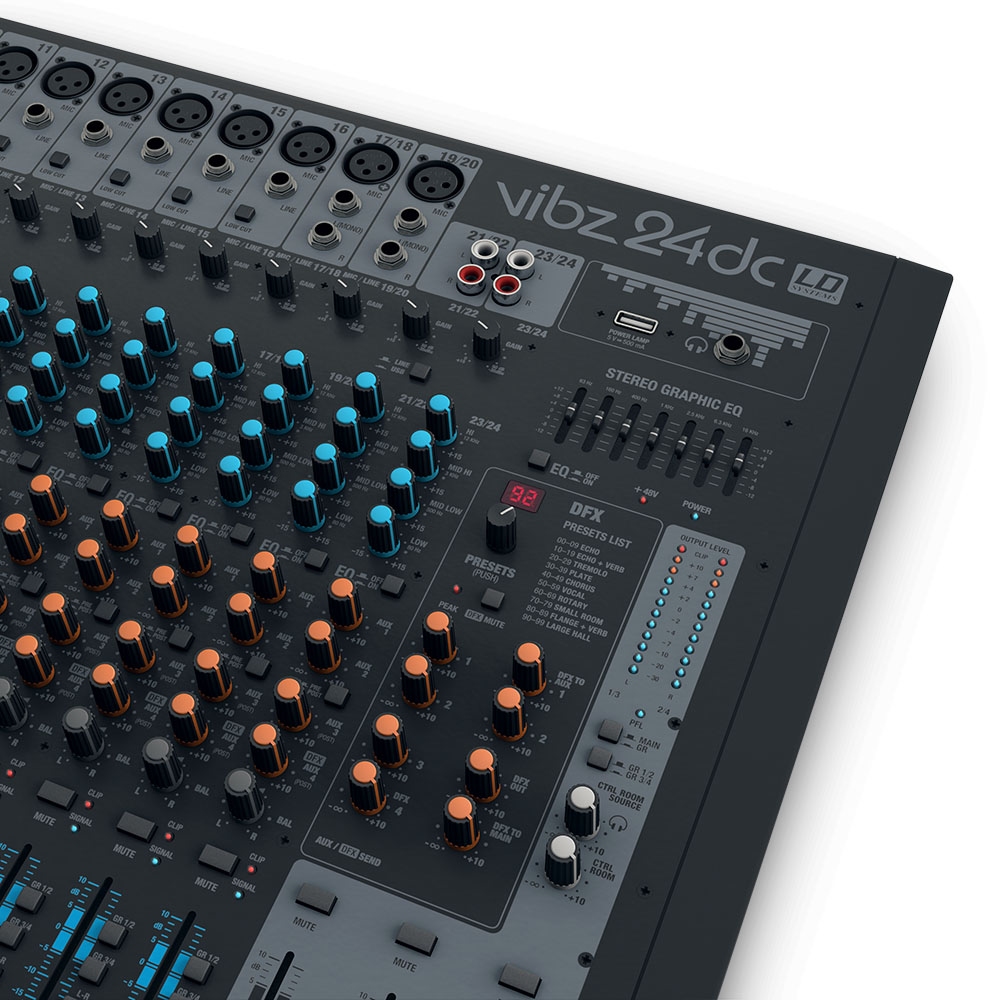

Het mastergedeelte biedt gebalanceerde en ongebalanceerde main mix- en individuele groepsuitgangen met precisiemeters, control room- en koptelefoonaansluitingen met volumeregeling en een globale 7-bands grafische EQ. De VIBZ 24 DC integreert een multi-voltage voeding voor 100 – 240 V AC werking.

Specificaties

• Producttype Mixers
• Type Home-Recording, Live
• Kanalen 24

Microfoon

• Mono Mic en Line Invoeren 16
• Mono Mic-invoeraansluitingen 6,3 mm TRS, XLR
• Mono Mic Invoertype Elektronisch gebalanceerd
• Mono Mic Invoerfrequentiebereik 10 Hz
• Versterkingsbereik mono Mic Invoer 0 - 50 dB
• Mono Mic Invoer THD-N 0,0058%
• Mono Mic Ingangsimpedantie 4000 Ohm(s)
• Mono Mic Ingang S/N Ratio 113 dB
• Mono Lijn Invoertype Elektronisch gebalanceerd
• Mono Lijn Invoerfrequentiebereik 10 Hz
• Versterkingsbereik mono Lijn Invoer 0 - 50 dB
• Mono Lijn Invoer THD-N 0,0045 %
• Mono Lijn Ingangsimpedantie 21000 Ohm(s)
• Mono Lijn Ingang S/N Ratio 116 dB
• Mono Kanaal Equalizer Hoog +/- 15 dB @ 12.000 Hz
• Mono Kanaal Equalizer Midden 200 - 8000 Hz
• Mono Kanaal Equalizer Laag +/- 15 dB @ 80 Hz
• Besturingen Mono Mic en Line Invoeren LINE/USB-schakelaar (Kanaal 21 - 24), 3-bands EQ (Hoog, Midden, Laag), AUX Send 1-2 pre (AUX2 pre/post schakelbaar), Fader Routing schakelaar (Groep 1/2, Groep 3/4, Main L+R), PFL / Solo Schakelaar, AUX Send 3-4 (post), Balans, Kanaalfader, Gain
• Fantoomvoeding 48 V DC schakelbaar
• Mono Inserts 8
• Mono Inserts Aansluitingen 6,3 mm jack

Stereo Kanalen:

• Stereo Lijn Invoeren 4
• Stereo Lijn Invoeraansluitingen 6,3 mm TRS
• Stereo Lijn Invoertype Ongebalanceerd, Elektronisch gebalanceerd
• Stereo Lijn Invoerfrequentiebereik 10 - 54000 Hz
• Versterkingsbereik stereo Lijn Invoer 0 - 50 dB
• Stereo Lijn Invoer THD-N 0,0045 %
• Stereo Lijn Ingangsimpedantie 37000 Ohm(s)
• Stereo Lijn Ingang S/N Ratio 116 dB
• Stereo kanaal equalizer hoge tonen +/- 15 dB @ 12.000 Hz
• Stereo kanaal equalizer hoge midden +/- 15 dB @ 3.000 Hz
• Stereo kanaal equalizer lage midden +/- 15 dB @ 500 Hz
• Stereo kanaal equalizer lage tonen +/- 15 dB @ 80 Hz
• Besturingen Stereo Lijn Invoeren AUX/DFX Send 1 - 4, Balans, AUX 1 - 2 schakelbaar Pre/Post, GROUP naar Main-schakelaar, 4-bands EQ (Hoog, Hoog-Midden, Laag-Midden, Laag), Gain, LINE/USB-schakelaar, EQ in/uit, Kanaalvolume

Main Section:

• AUX / Effects Send Kanalen 4
• AUX / Effects Send Aansluitingen 6,3 mm TS
• Stereo AUX Return Kanalen 1
• Group Out 4
• Group Out Aansluitingen 4 x 6,3 mm TRS
• Gebalanceerde Stereo Main Uitgang 1
• Gebalanceerde Stereo Main Uitgangsaansluitingen XLR
• Ongebalanceerde stereo Main Uitgangen 1
• Ongebalanceerde stereo Main Uitgangsaansluitingen 2 x 6,3 mm TS
• Main-Insert Ingangen 1
• Main-Insert Ingangspoorten 2 x 6,3 mm TRS asymmetrisch
• DFX Out Uitgangen 1
• DFX Out Uitgangspoorten 6,3 mm TRS
• USB In/Out In-/Uitgangen 1
• USB In/Out Poorten USB-B
• Max. Ongebalanceerde Stereo Main Uitgangsniveau 22 dBu
• Stereo Control Room Uitgang 1
• Stereo Control Room Uitgangsaansluitingen 2x 6,3 mm TRS
• Koptelefoonaansluiting 1
• Koptelefoonuitgangen 6,3 mm TRS
• Digitale Effectprocessor Ja
• Aantal Presets 100
• DMX-uitgang 1
• Voetschakelaansluiting DFX Mute 6,3 mm TS
• Main section controls EQ in/uit, DFX Presets, DFX naar Aux, Phones/CTRL Fader, Main Mix Fader, mainschakelaar, GROUP naar Main-schakelaar, 7-bands grafische EQ, Phantom Power, DFX Mute, DFX naar Main, AUX/DFX Send 1 - 4, TK In To Main/To CTRL
• Indicatoren DFX naar Main, Phantom Power, Power, DFX Peak, Signaal, PFL-indicator
• Voeding 100 V AC - 240 V AC, 50 - 60 Hz
• Breedte 712 mm
• Hoogte 80 mm
• Diepte 425 mm
• Gewicht 9,442 kg
