LD Systems DIO 04

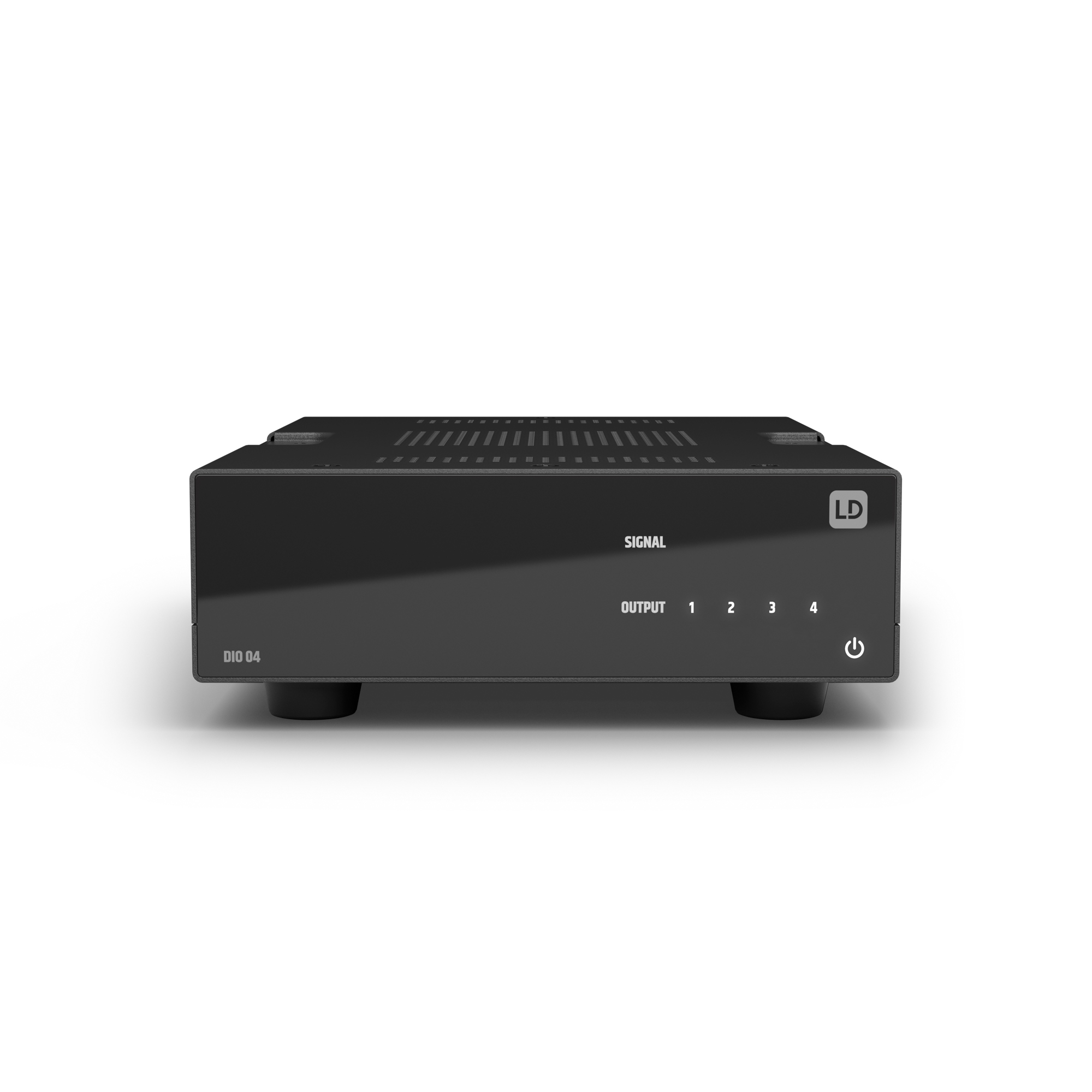

Als onderdeel van de TICA®-serie is de DIO 04 een vier-uitgang Dante-interface die de mogelijkheden biedt die audio- en AV-professionals echt nodig hebben. Uitgerust met vier gebalanceerde uitgangen om verbinding te maken met elk analoog audiotoestel, zoals eindversterkers. Signaalindicatoren op elk kanaal versnellen de installatie en het opsporen van storingen.

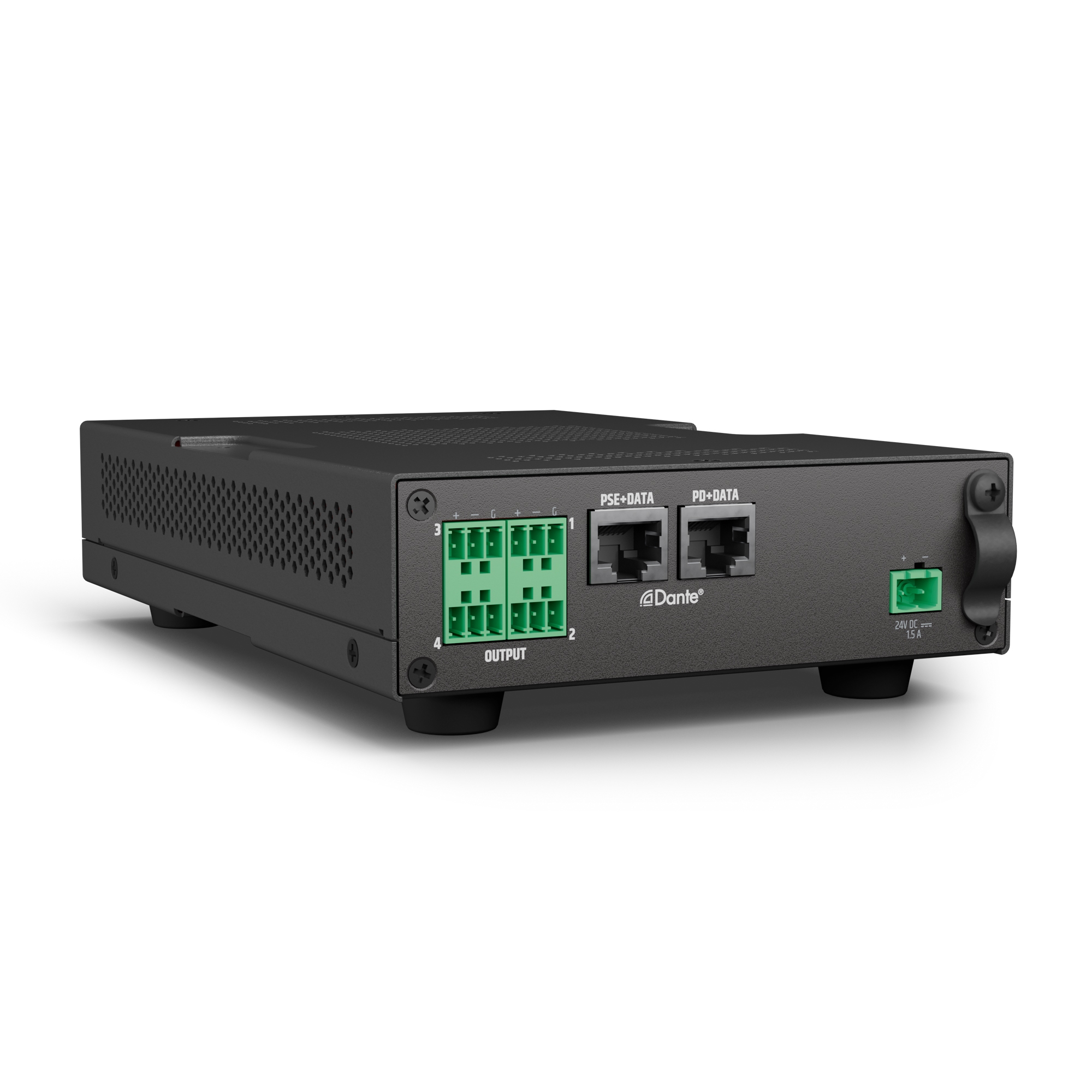

Aangedreven door elke PoE+-netwerkschakelaar of met de optionele externe voeding. Aangezien het twee Dante-netwerkpoorten heeft, kun je apparaten in keten verbinden. Het werkt ook als een PoE+-injector: als je de externe voeding gebruikt, kun je een ander netwerkapparaat in de keten van stroom voorzien.

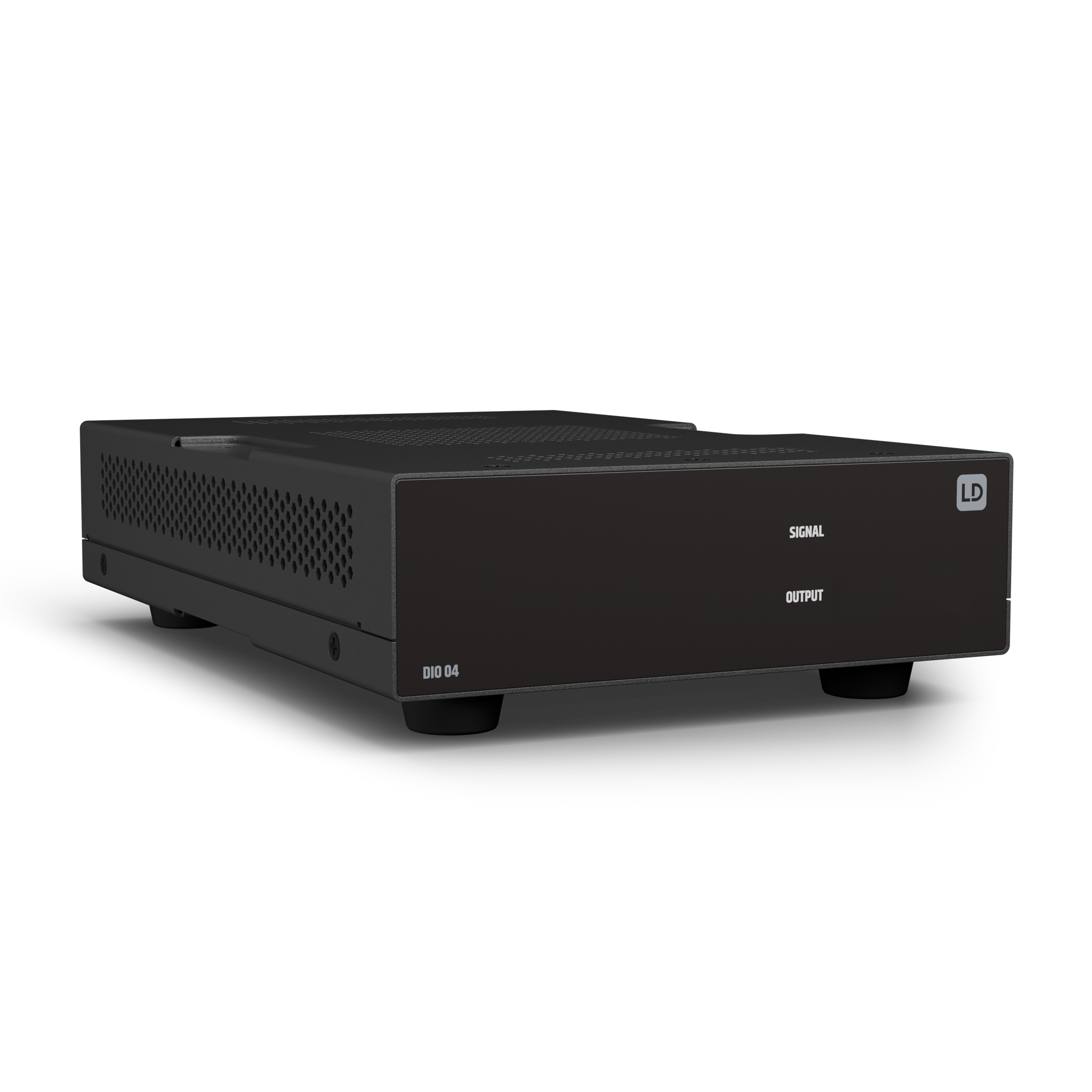

Het compacte formaat (142 x 53 x 221 mm) en de meegeleverde montagemateriaal stellen je in staat om het discreet achter schermen of onder tafels te installeren. Als alternatief past het in een 1/3 19 inch rack. Gebruik het optionele racktray om tot drie TICA®-serieproducten naast elkaar te plaatsen en bouw een systeem op maat van je exacte vereisten, met minimaal rackruimtegebruik.

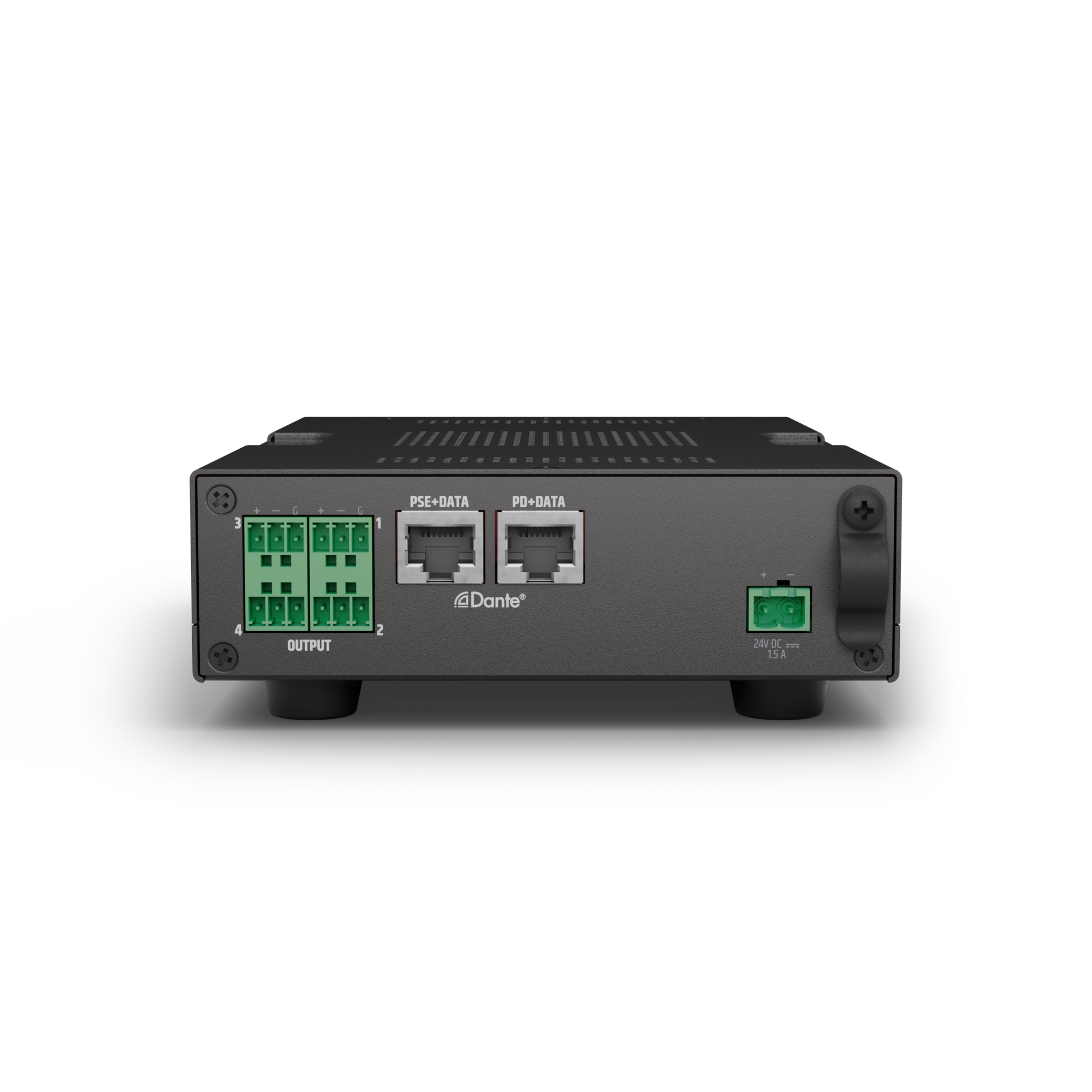

De aansluitingen met terminalblokken op de analoge uitgangen maken het eenvoudig om te bedraden.

De perfecte oplossing voor professionele installateurs die willen interfacing met Dante-apparatuur.

Dante Domain Manager en AES 67 compatibel.

Specificaties

Producttype: 0x4 I/O Dante-interface

Ingangen: 0

Ingangstype: Schakelbare gebalanceerde microfoon- of lijnniveau

Lijnuitgangen: 4

Uitgangstype: Gebalanceerd lijnniveau met automatische demping relais bij verlies van Dante/AES67-signaal

Koeling: Conventie

Analoge lijnuitgangen

• Aantal uitgangsaansluitingen: 4
• Aansluiting: 3-pins terminalblok (3,81 mm)
• Maximaal uitgangsniveau: 18 dBu
• Intermodulatievervorming (SMPTE): < 0,005 % (-20 dBFS tot 0 dBFS)
• THD + N: < 0,002% (10 dBu, 20 kHz BW)
• Inactief geluid: > - 92 dBu
• Dynamisch bereik: > 103 dB (0dBFS, AES 17, CCIR-2k-gewogen)
• Frequentiebereik: 15 Hz - 20 kHz (-0,5 dB)

Dante™ Specificaties

• Audiokanalen: 4 uitgangen
• Bitdiepte AD/DA-converter: 24 bit
• Samplingfrequentie: 48 kHz
• Systeemlatentie: Minimaal 1 ms
• Connector DANTE: 100 BASE-T RJ45

PoE (Power over Ethernet)

• Minimale PoE-vereisten: PoE+ IEEE 802.3at
• PSE+ Data: In staat om 1 extra PD-eenheid van stroom te voorzien

Voeding

• Ingangsspanning: 24 V DC
• Minimale stroom: 1,5 A
• Voedingsconnector: Pitch 5,08 mm terminalblok (2-pins)
• Maximaal vermogen: 10 W
• Inactief vermogen: 7,5 W (geen signaalinvoer)
• Vermogenverbruik met secundaire poort: 22 W
• Inrush-stroom bij netstroom: 1,7 A @ 230 V AC
• Werkingstemperatuur (niet-condensatie): 0°C - 40°C; < 85% luchtvochtigheid

Algemene gegevens

• Materiaal: Plastic frontpaneel, stalen behuizing
• Afmetingen (B x H x D) (hoogte met rubberen voeten): 142 mm x 53 mm x 222 mm
• Gewicht: 1,01 kg
• Accessoires (meegeleverd): Rubber voeten, montagemateriaal voor oppervlaktemontage, terminalblokken voor elektrische aansluitingen
