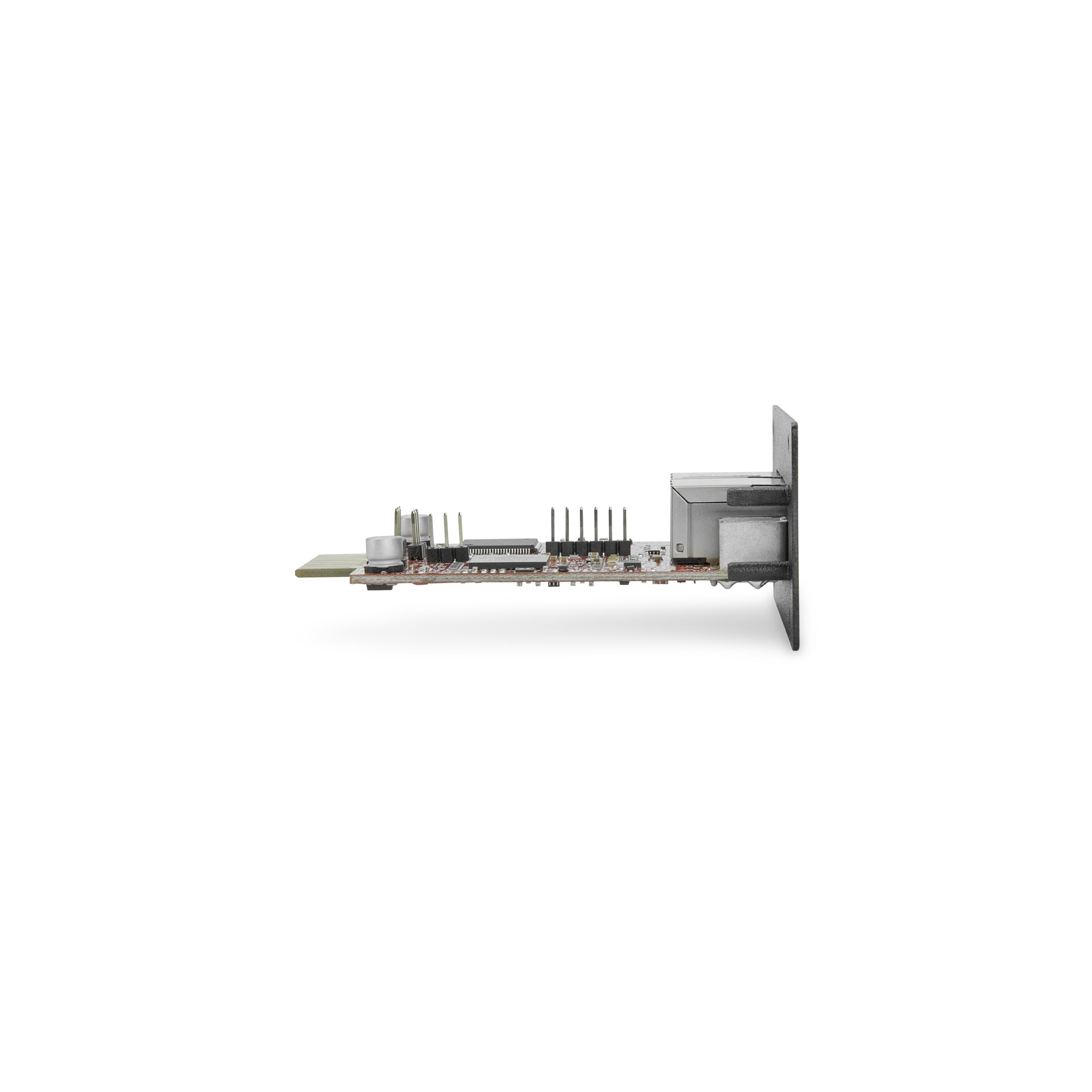

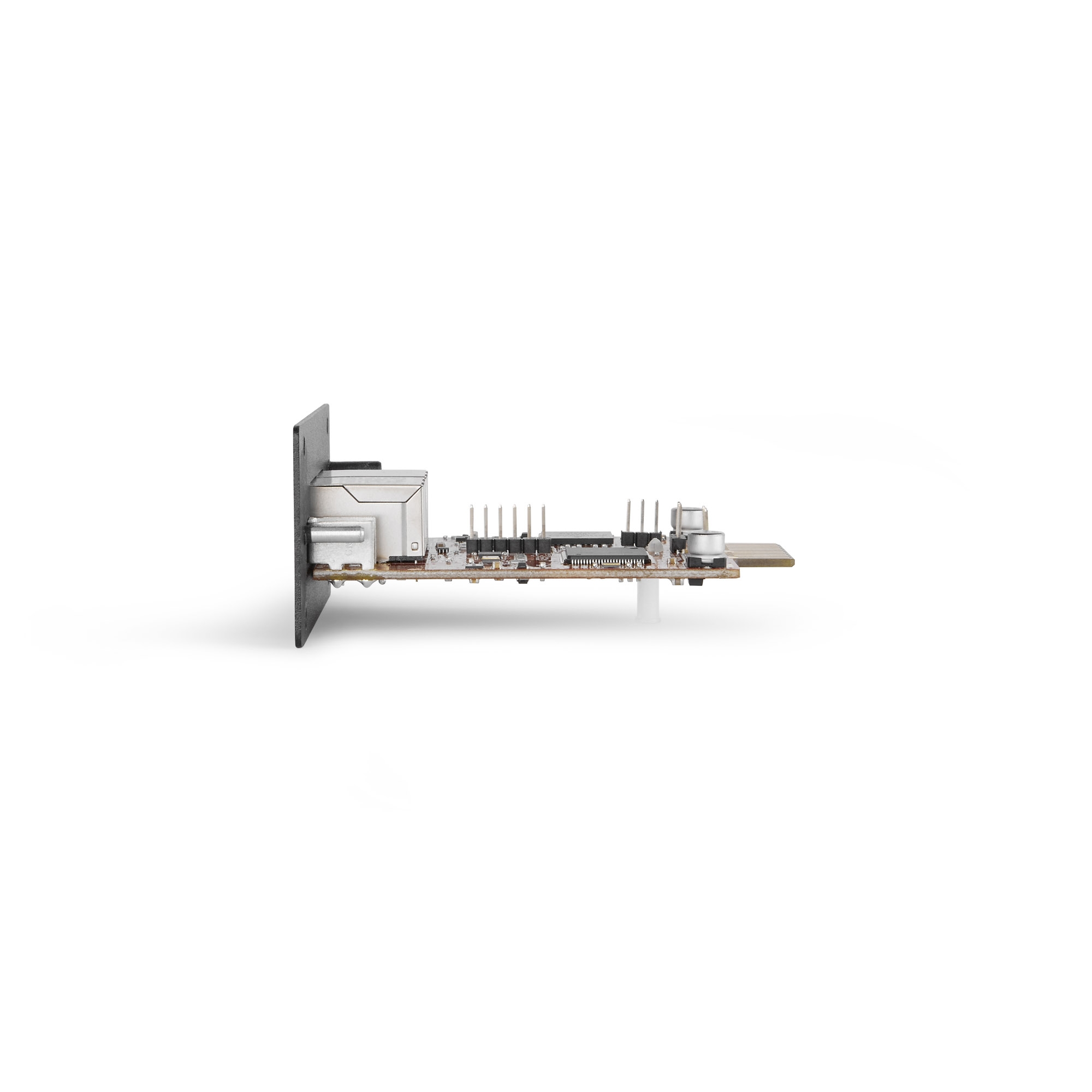

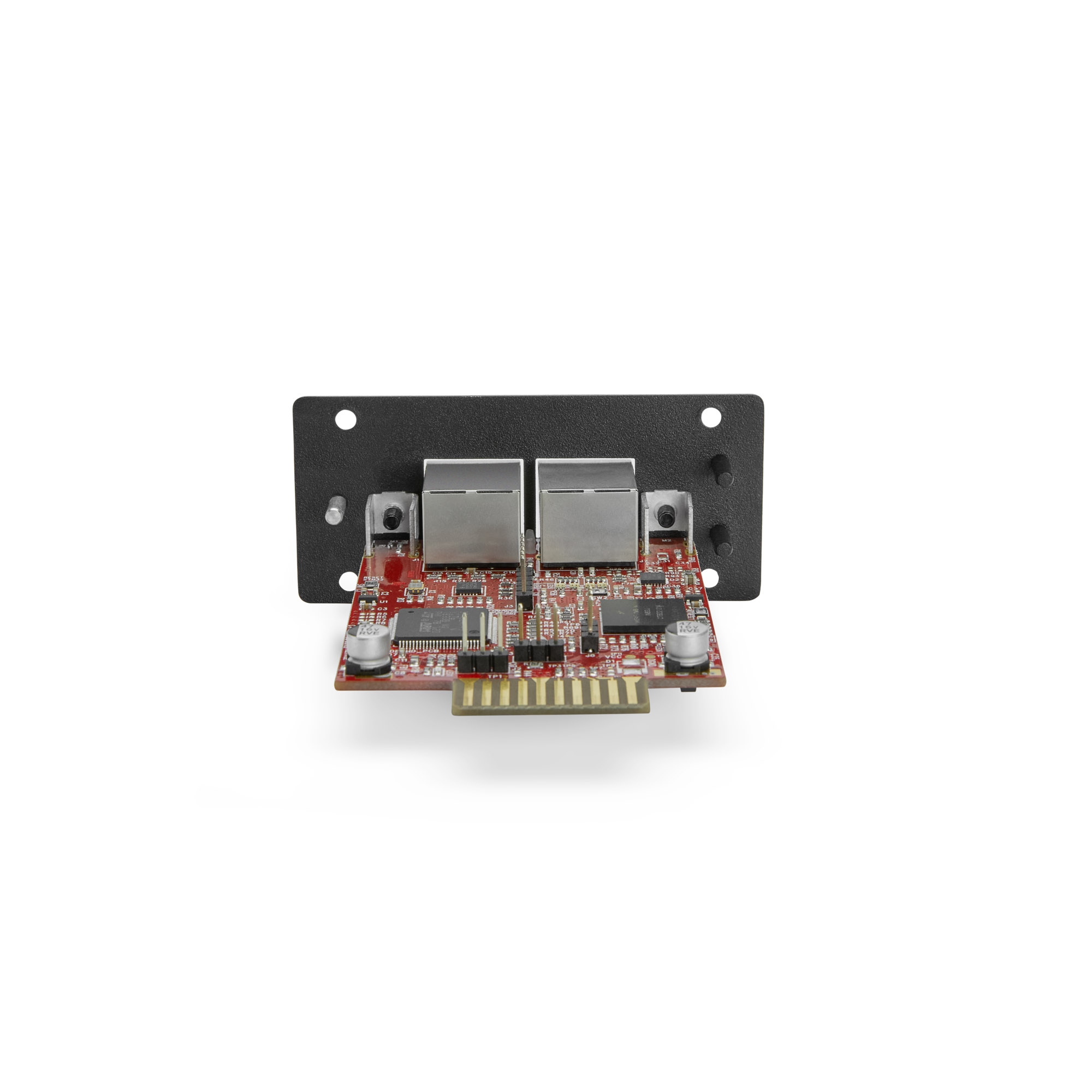

LD Systems X-EDAI

Met de X-EDAI Ethernet & Dante Audio Interface uitbreidingskaart breidt LD Systems de mogelijkheden van de X-ECI Ethernet Control uitbreidingskaart uit met een Dante Audio Interface met vier ingangen en uitgangen. Zo biedt de X-EDAI zowel op afstand bediening en toegang tot de DSP-instellingen van de LD Systems IPA DSP-installatieversterkers als eenvoudige integratie van de IPA-serie in bestaande Dante audio-netwerken.

In combinatie met de LD Systems QUESTRA®-software biedt de X-EDAI interfacekaart flexibele en effectieve configuratie en bediening van vaste audio-installaties van verschillende groottes - of het nu gaat om hotels, restaurants, winkelcentra, sportfaciliteiten, kantooromgevingen en meer.

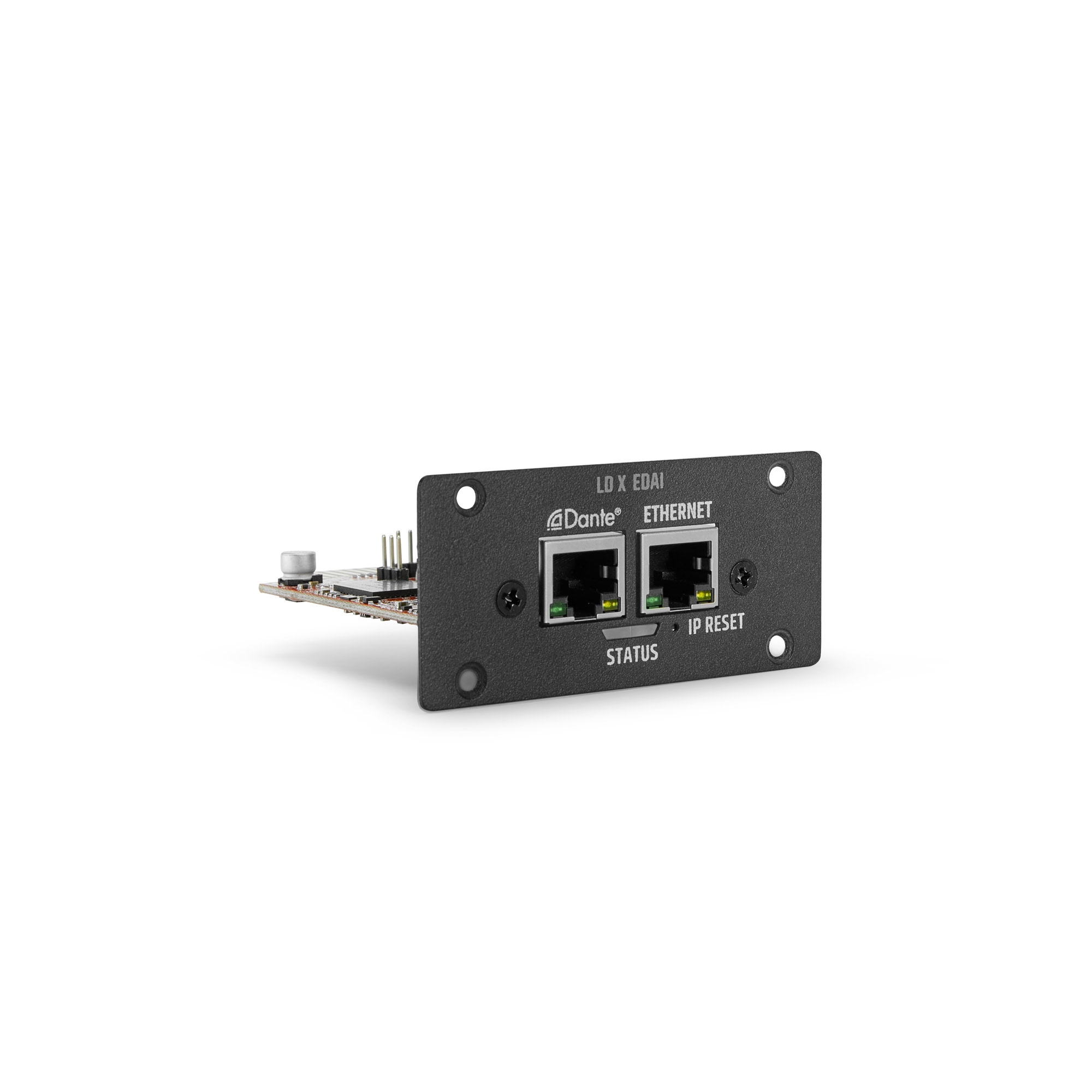

De X-EDAI Ethernet Control uitbreidingskaart heeft twee IP-netwerkpoorten: Terwijl de 100 Mbps Ethernet-poort bediening en DSP-toegang biedt voor de IPA-installatieversterkers, kan de tweede poort worden gebruikt voor het verzenden en ontvangen van vier inkomende en vier uitgaande Dante audio-kanalen. De configuratie en routering van de Dante audio-kanalen wordt standaard uitgevoerd in de Audinate Dante Controller software.

Bovendien beschikt de X-EDAI uitbreidingskaart over een status-LED en een IP-resetknop voor snel en eenvoudig oplossen van problemen. Dankzij de asymmetrische pinindeling van de kaart is onjuiste installatie van de interfacekaart in de IPA-behuizing onmogelijk.

Via de QUESTRA®-software kunnen systeemintegrators toegang krijgen tot alle DSP-instellingen van de IPA-installatieversterker. De mogelijkheden variëren van signaalverwerking aan de ingang (voorversterker, compressor, enz.), signaalverwerking in de matrixmixer, uitgangsverwerking (EQ, dynamiek, vertraging, polariteit, dempen) tot prioriteitsinstellingen en presetbeheer. Daarnaast kunnen op maat gemaakte bedieningspanelen worden aangemaakt in de QUESTRA®-software, die door eindgebruikers op smartphones, tablets of computers (via de QUESTRA® Panels app) kunnen worden gebruikt voor het eenvoudig bedienen van hun systeem.

Specificaties

• Producttype: Uitbreidingskaart voor Ethernet-bediening en Dante-audio-netwerken
• Type: Ethernet

Ethernet

• Chip: STM32H743
• Aansluiting: RJ45
• Transmissieprotocol: UDP, TCP/IP
• Ethernet standaard: 10/100 Base-T
• Stroomverbruik: 1,375 W (Link Up), 1,075 W (Link Down)

Dante

• Chip: UXT-01-004
• Aansluiting DANTE: RJ45
• Transmissieprotocol: Dante netwerk audio
• Audio kanalen: 4 x 4
• Sample rate: 44.1/48/88.2/96 kHz
• Stroomverbruik: 0,875 W (Link Down), 0,925 W (Link Up)

LED-indicator

• Achterkant: Status-LED: interne verbindingsstatus, RJ45-LED's: Link/Activity

Algemene gegevens

• Afmetingen (B x H x D): 82,5 mm x 36,5 mm x 76,3 mm
• Gewicht: 0,5 kg
• Compatibele apparaten: LDIPA412T, LDIPA424T

Softwaretoepassing

• Software: QUESTRA®
