LD Systems ZONE 423

LD Systems zone 423 2-Zone-Mixer

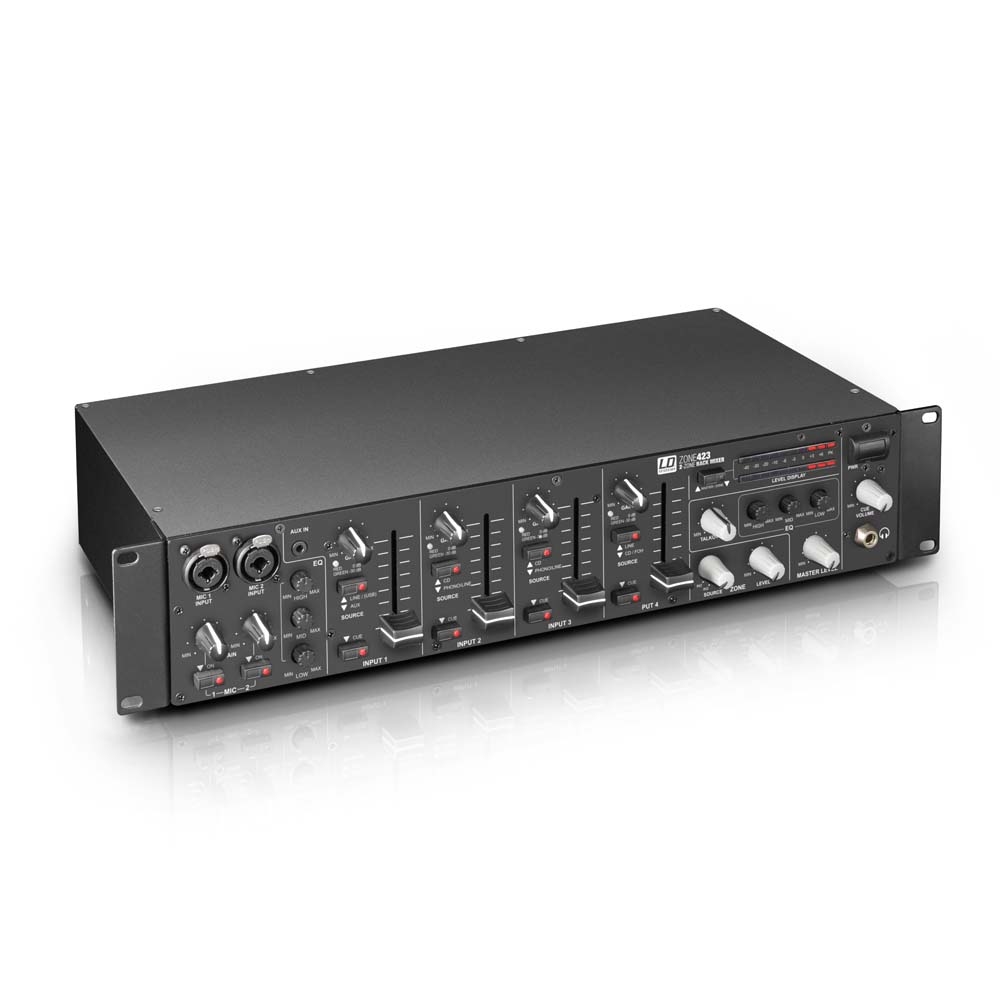

De ZONE 423 is een veelzijdige zone-mixer met 4 lijn- en 2 microfoonkanelen, die toegewezen kunnen worden aan een master- en zone-uitgang, evenals ingangen voor een extern noodomroepsysteem en op afstand bediende mute-schakeling. Dankzij de veelzijdige connectiviteit is het compacte 2U-rackapparaat het perfecte controlecentrum voor PA-systemen in eetgelegenheden, clubs, hotels, fitnesscentra en is het ook uitstekend geschikt voor presentaties en DJ's.

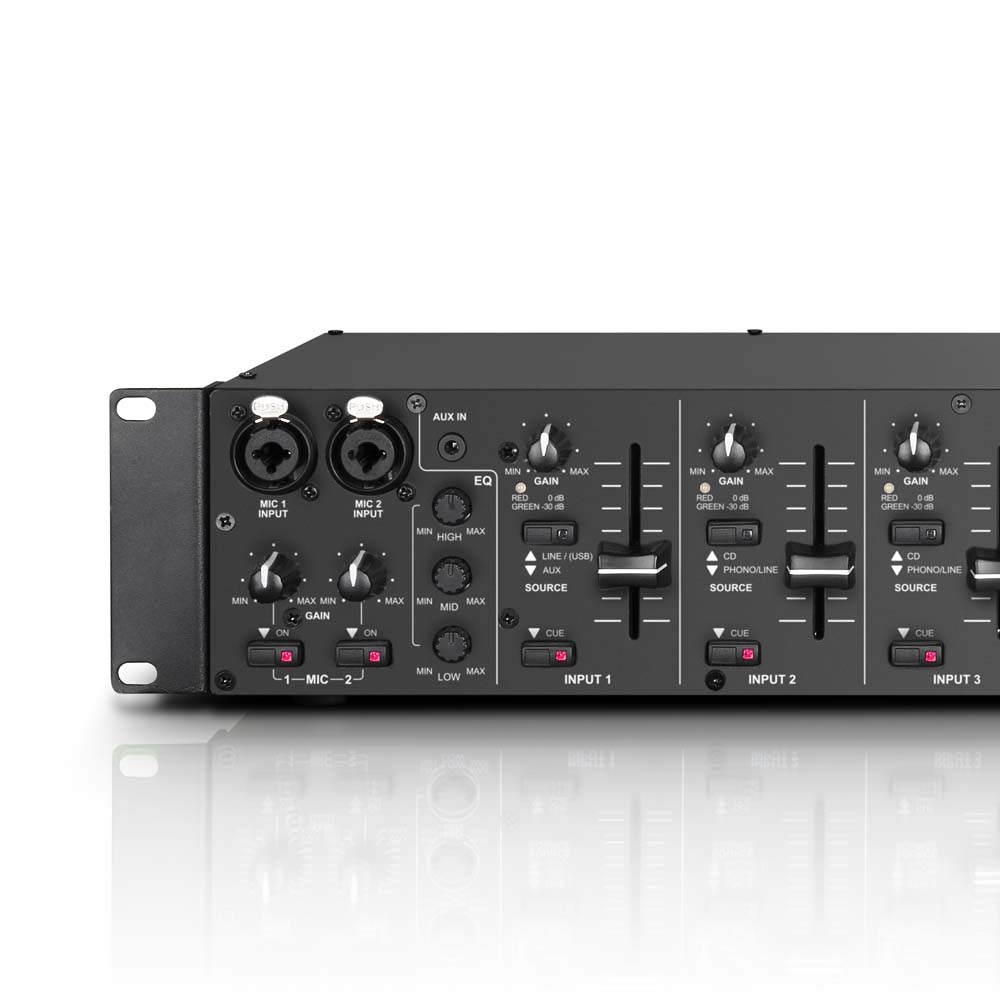

Naast de twee gebalanceerde microfooningangen met variabele Gain en Talkover-niveau, 12V-phantomvoeding en een gedeelde 3-band-equalizer, biedt de ZONE 423 Line-, Phono- en Aux-stereo-aansluitingen in RCA-formaat, een FOH-ingang met gebalanceerde stereo-jackstekkers, evenals een USB- en 3,5mm mini-jack. De USB-poort wordt gebruikt als stereo-ingang en -uitgang en maakt het mogelijk om de mixer als externe audio-interface te gebruiken. De vier ingangskanalen hebben individuele gain-regelaars met signaal- en piekwaarde-indicatoren, 45 mm faders voor het aanpassen van het volume en cue-knoppen.

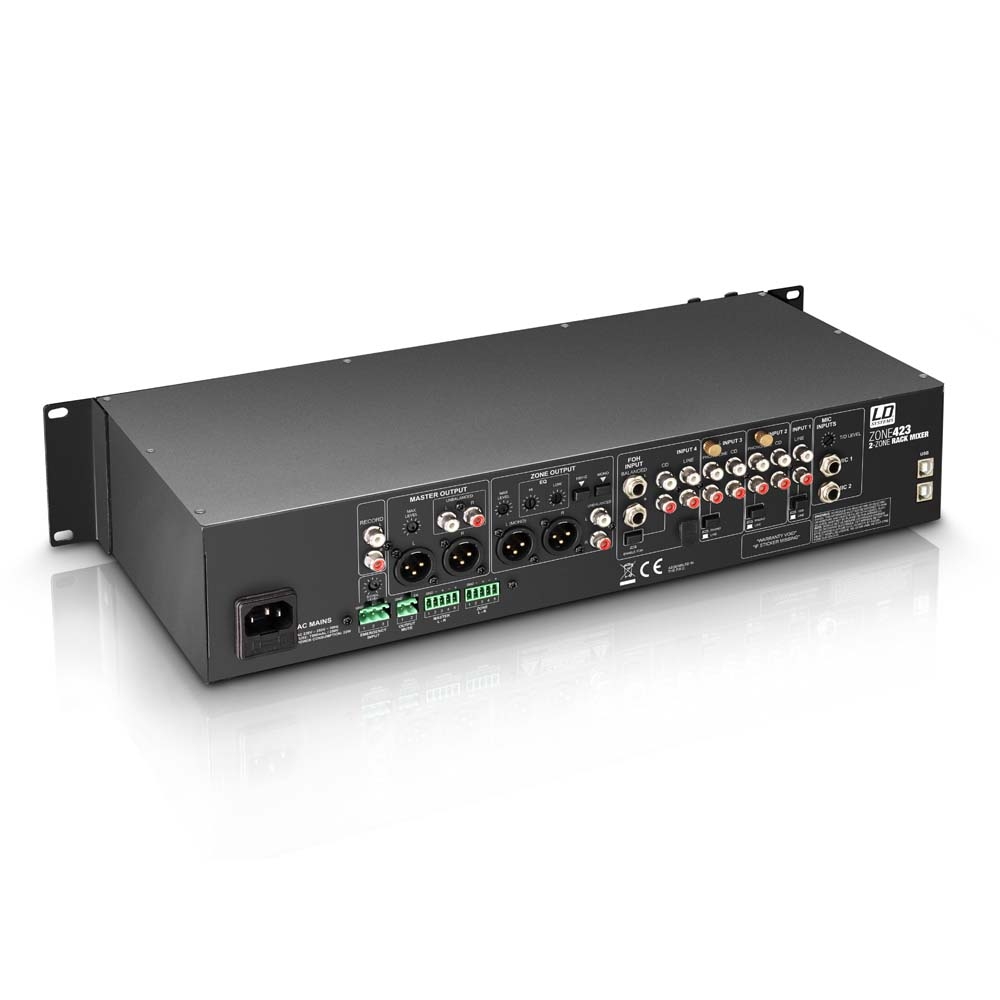

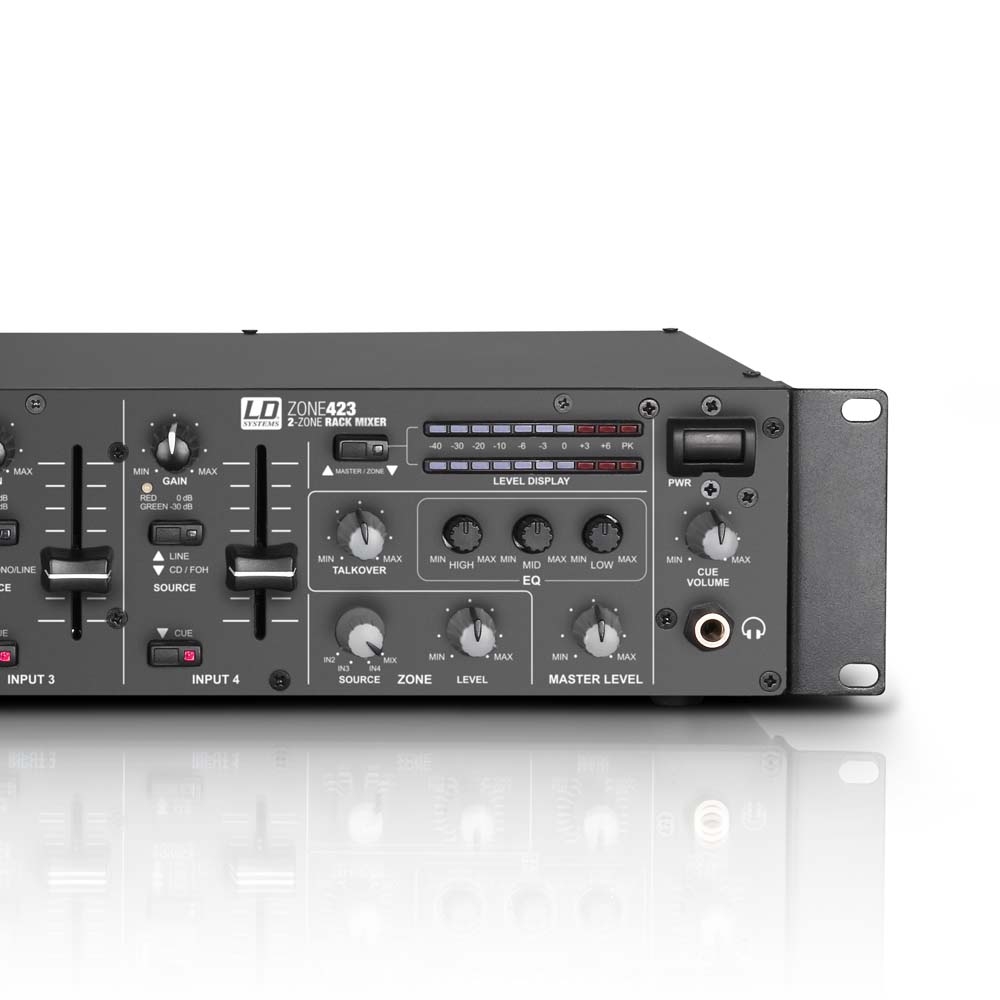

De master- en zone-secties hebben elk hun eigen equalizer, gebalanceerde XLR- en ongebalanceerde RCA-uitgangen: de master-uitgang via terminalblokconnectors en de zone-uitgang met behulp van een mono-sum-schakelaar en een 100 Hz high-passfilter. De stereo-niveau-indicator kan worden ingesteld op master of zone, en het maximale uitgangsniveau kan voor beide worden vooringesteld aan de achterkant van de mixer. Naast een verstelbare hoofdtelefoonaansluiting voor voorbeluisteren, heeft de ZONE 423 ook een opname-uitgang.

Specificaties

Algemeen

• Producttype: Mixers
• Type: Installaties, stereo
• Aantal zones: 2 (Master, Zone)
• Installatiehoogte: 2 U
• Totaal aantal ingangen: 6 (2x Mic, 1x Line/Aux, 2x Line/Phono, 1x Line/FOH)
• Frequentierespons: 20 - 20000 Hz

Microfooningangen

• Aantal microfoonkanalen: 2 (met phantomvoeding 12 V)
• Microfoonaansluitingen: 6.3 mm stereo jack (gebalanceerd), XLR
• Microfoonbedieningselementen: 1 x EQ Laag, Gain, 1 x Talkover-niveau, 1 x Talkover, 1 x EQ Hoog, Aan/Uit
• Microfooningangdisplay: Aan-LED
• Microfooningangimpedantie: 4 kOhm
• Microfooningangsgevoeligheid: 8 mV
• Microfooningang THD: 0.07%

Lijningangen

• Aantal lijnkanalen: 4 (Ingang 1: USB/Line, Ingang 2 + 3: Line/Phono/CD, Ingang 4: Line/FOH)
• Lijningangconnectors: Ingang 4: 4 x RCA + 2 x 6.3 mm jack, Ingang 1: 2 x RCA + 3.5 mm stereo jack + USB, Ingang 2 + 3: 4 x RCA
• Lijnbedieningselementen: Level, Gain, Enable FOH, Source, Cue
• Lijn-ingangdisplay: Signal/0 dB-LED, Cue-LED
• Lijningangimpedantie: 6 kOhm, (Phono) 60 kOhm
• Lijninganggevoeligheid: (Phono) 10m V, 1 V
• Lijn THD: (Phono) 0.05%, 0.03%
• Ingangsgevoeligheid AUX/Line: 3 V

Uitgangen

• Aantal lijnuitgangen: 3 (Master - Stereo, Zone - Stereo/Mono, Rec - Stereo)
• Uitgangsaansluitingen Master: Terminal block, 2 x XLR (gebalanceerd), RCA (x2)
• Masterbedieningselementen: Max. Level, EQ Hoog, EQ Laag, EQ Middel, Level
• Master-display: 2 x 10 segment level meter (schakelbaar Master/Zone)
• Master-uitgangsniveaus: (gebalanceerd) 21 dBu, (ongebalanceerd) 18 dBu
• Zone-uitgangsaansluitingen: RCA (x2), 2 x XLR (gebalanceerd), Terminal block
• Zonebedieningselementen: EQ Laag, 100 Hz High Pass, Level, EQ Hoog, Source Input 2 - 4/Mix, Max. Level, Mono
• Zone-display: 2 x 10 segment level meter (schakelbaar Master/Zone)
• Zone-uitgangsniveaus: (gebalanceerd) 21 dBu, (ongebalanceerd) 18 dBu
• Uitgangsaansluitingen Rec: 2 x RCA

Hoofdtelefoonaansluiting

• Aantal hoofdtelefoonaansluitingen: 1
• Hoofdtelefoonaansluitpoort: 6.3 mm TRS
• Hoofdtelefoonbedieningselementen: Cue Volume
• Hoofdtelefoon-uitgangsspanning: (@ 32 Ohm) 1.2 V

Extra ingangen

• Aantal extra ingangen: 2 (Noodinvoer, Output Mute)
• Aansluitingen extra ingangen: Terminal block
• Extra ingangbedieningselementen: Level Noodinvoer
• Ingangsgevoeligheid noodinvoer: 5 V

Overige bedienings- en displayelementen

• Overige bedieningselementen: Aan/uit-schakelaar
• Extra display-elementen: Power LED

Voeding en Afmetingen

• Bedrijfsspanning: 220 - 250 V AC, 50 Hz
• Netstekker: IEC-voedingsconnector
• Stroomverbruik: 22 W
• Zekering: T 500 mAL / 250 V
• Breedte: 483 mm
• Hoogte: 89 mm
• Diepte: 210 mm
• Gewicht: 3,3 kg

Accessoires

• Inbegrepen: Voedingskabel, terminalblocks
