LD Systems ZONE 622

LD Systems ZONE 622 2-Zone Mixer

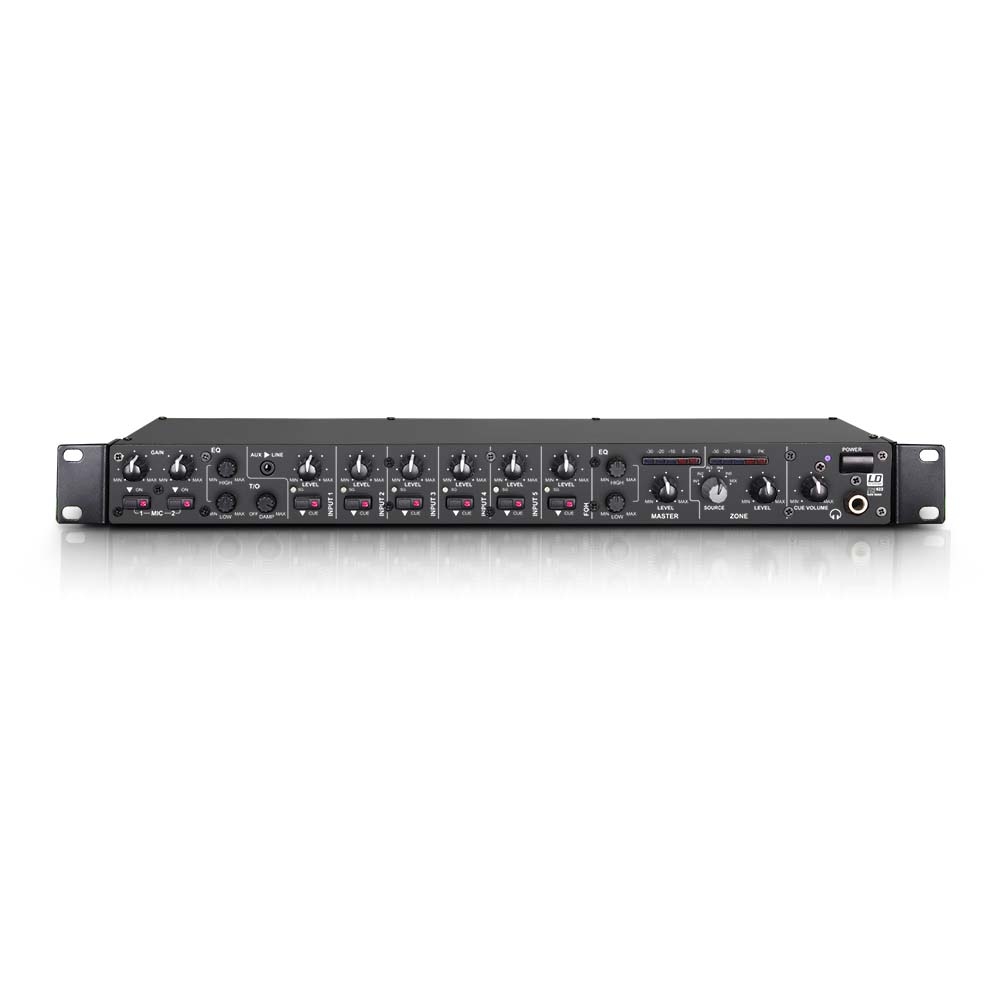

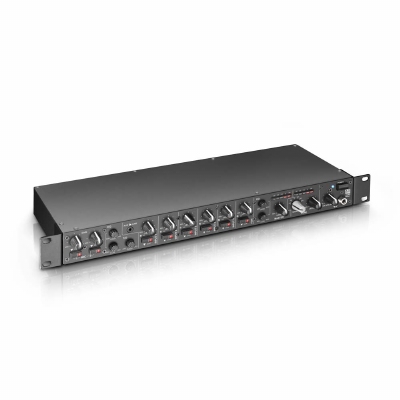

De ZONE 622 is een bijzonder compacte 1U-zone-mixer met 6 lijn- en 2 microfoonkanelen, die toegewezen kunnen worden aan een stereo- of mono-master-uitgang. Het apparaat heeft alle essentiële functies, een ingang voor een extern noodomroepsysteem met een eigen volumeregeling, en een aansluiting voor de op afstand bediende mute-schakeling. De ZONE 622 is geschikt als geluidsysteem voor afzonderlijke zones in restaurants, clubs, hotels, fitnesscentra en voor presentaties.

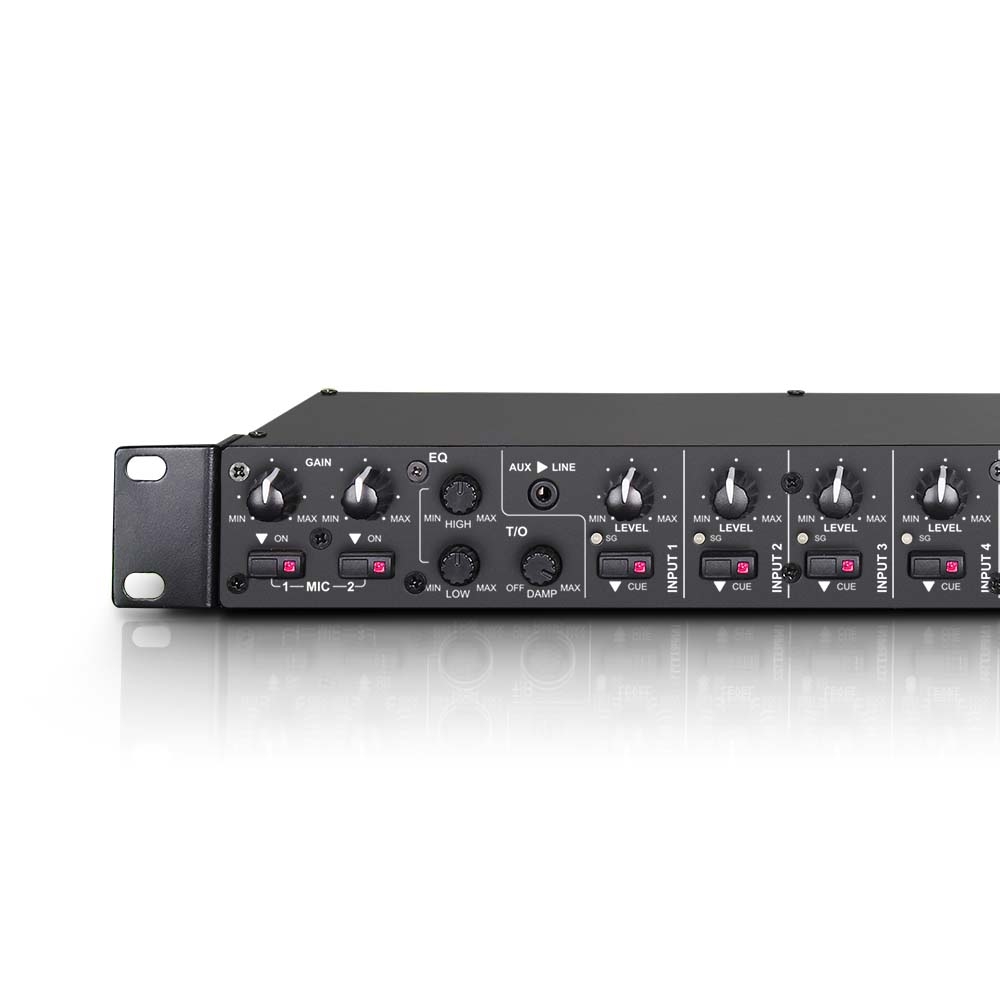

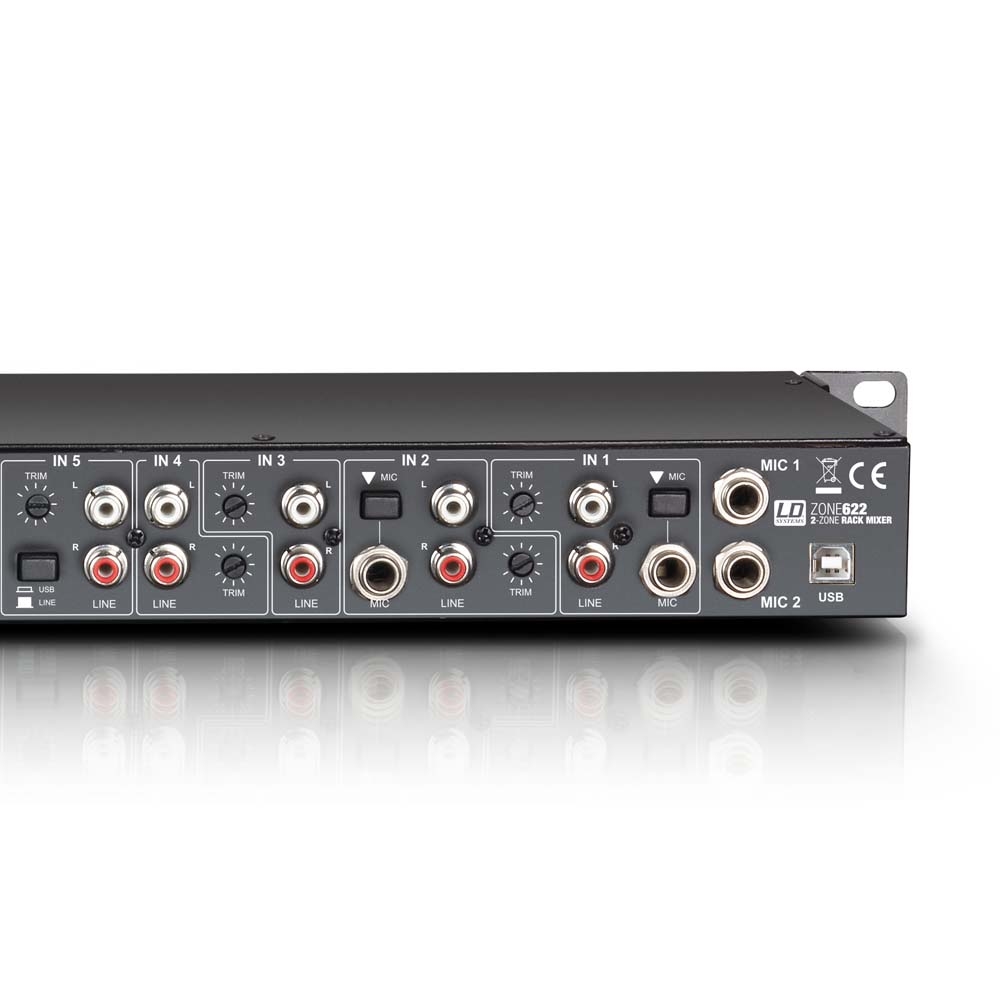

De twee gebalanceerde microfoonkanelen met stereo jack-ingangen zijn uitgerust met regelaars voor Gain, Talkover-volume, Talkover-demping, 12V phantomvoeding en een gedeelde 2-band-equalizer. De lijnkanalen 1 en 2 kunnen ook worden gebruikt voor het aansluiten van ongebalanceerde microfoons, en kanaal 6 is speciaal ontworpen voor gebalanceerde FOH-signalen. De stereo-ingangskanalen van de ZONE 622 hebben een Cue-knop en volumeregeling met signaalweergave, en de kanalen 1-5 hebben een extra gain-trimmer. Verder heeft de zone-mixer een 3.5 mm mini-jack-ingang en een USB-poort, die wordt gebruikt als stereo-ingang en -uitgang (Recording Out). Zo kunt u de ZONE 622 gebruiken als een externe audio-interface.

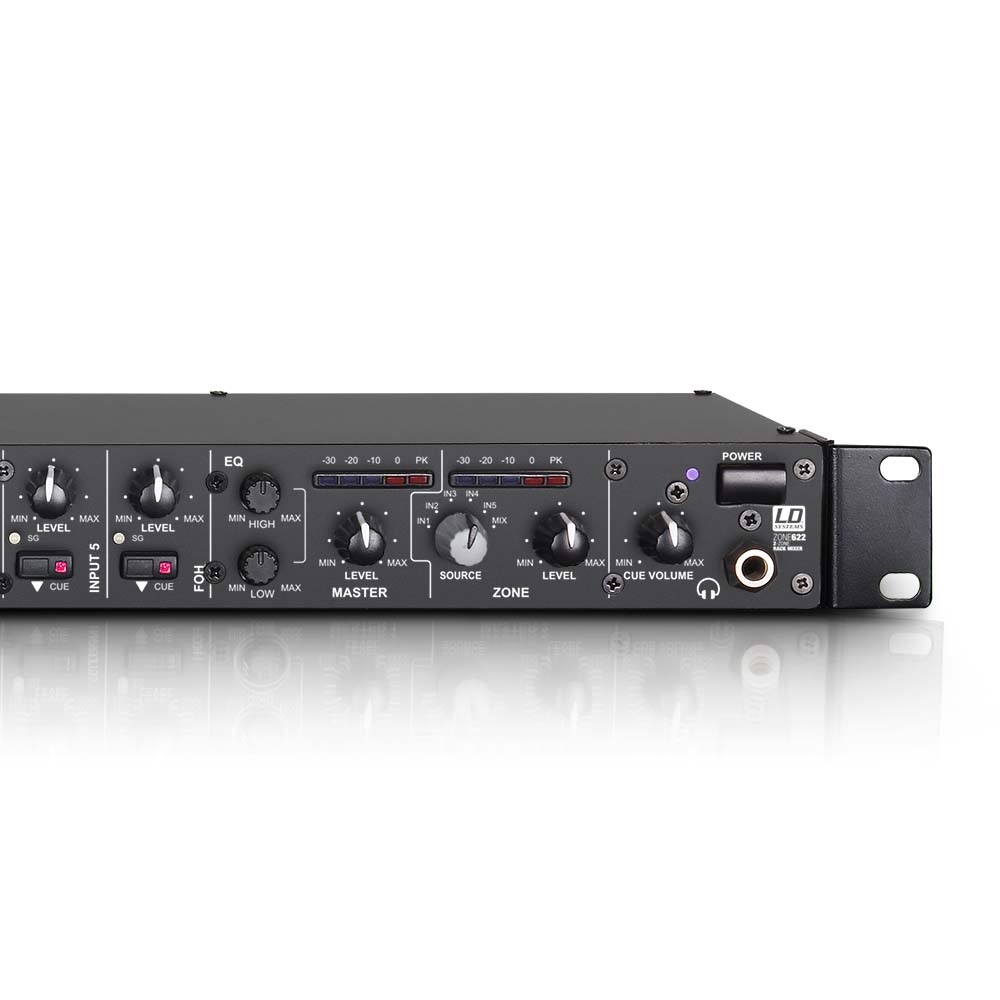

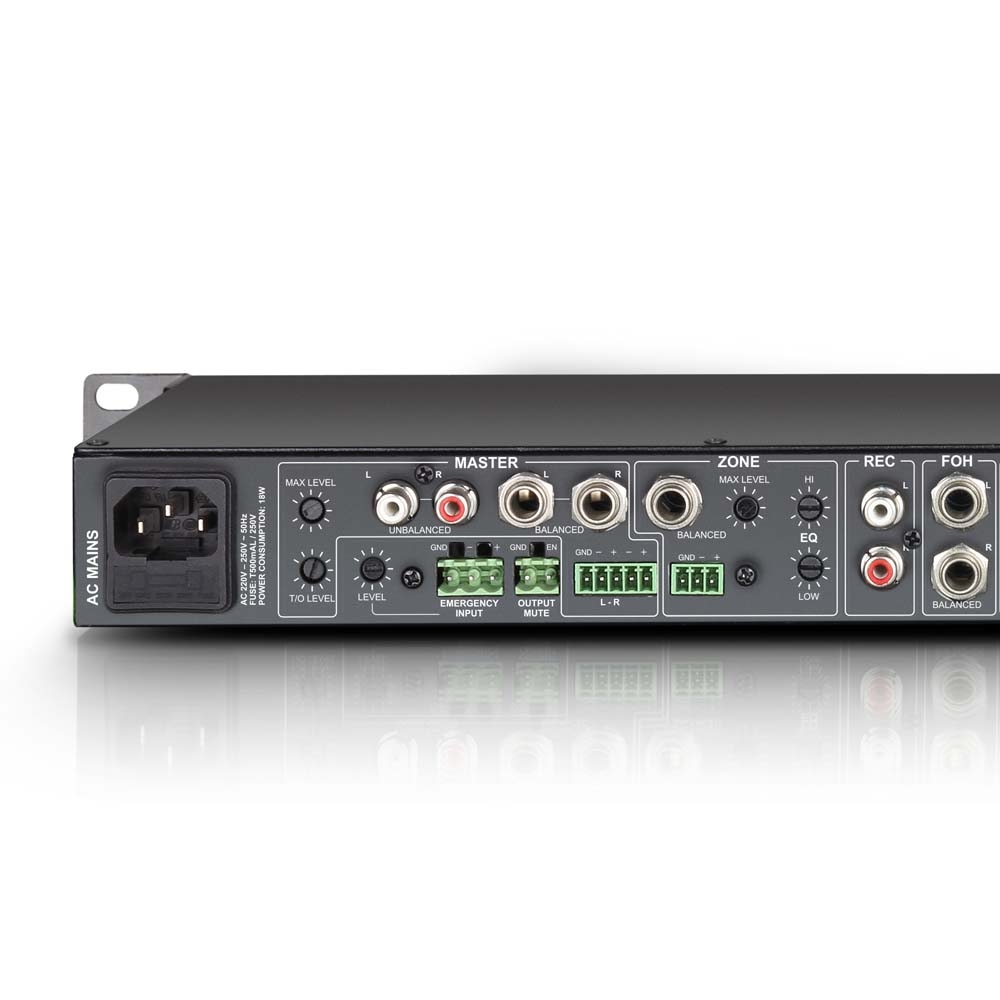

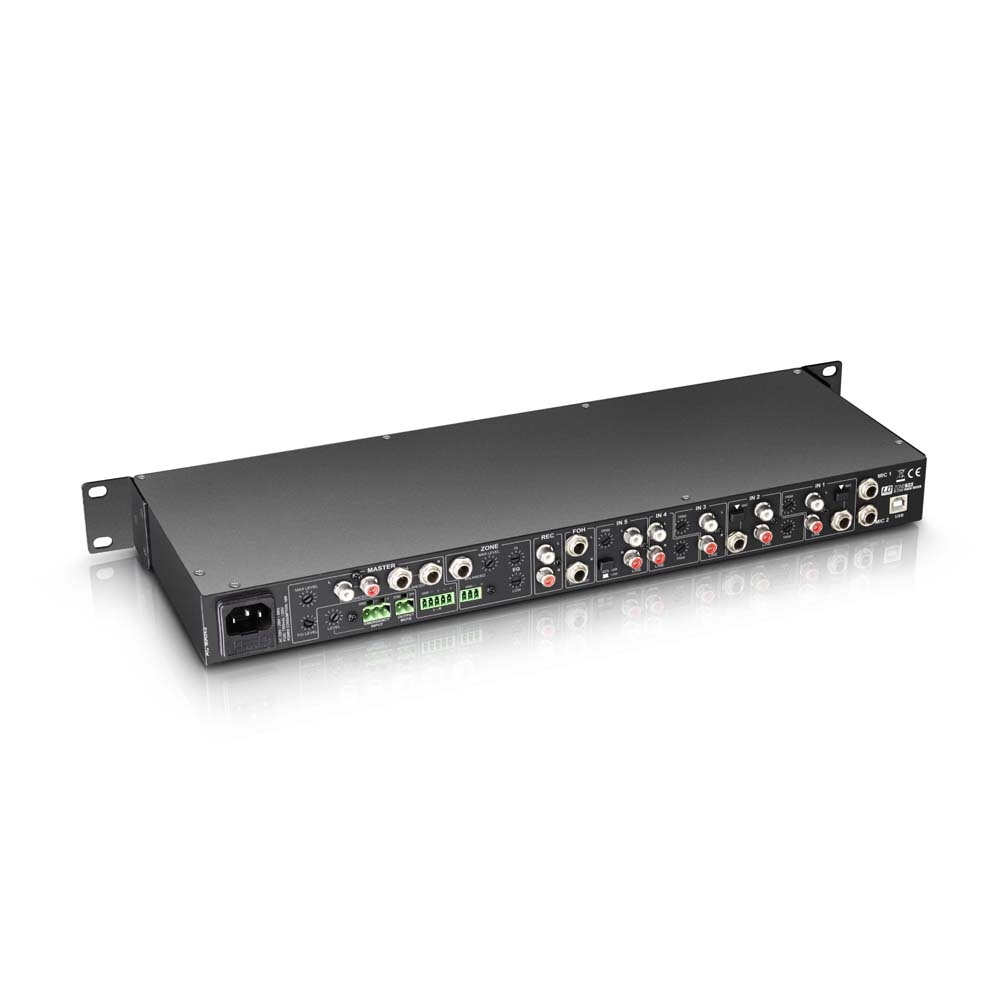

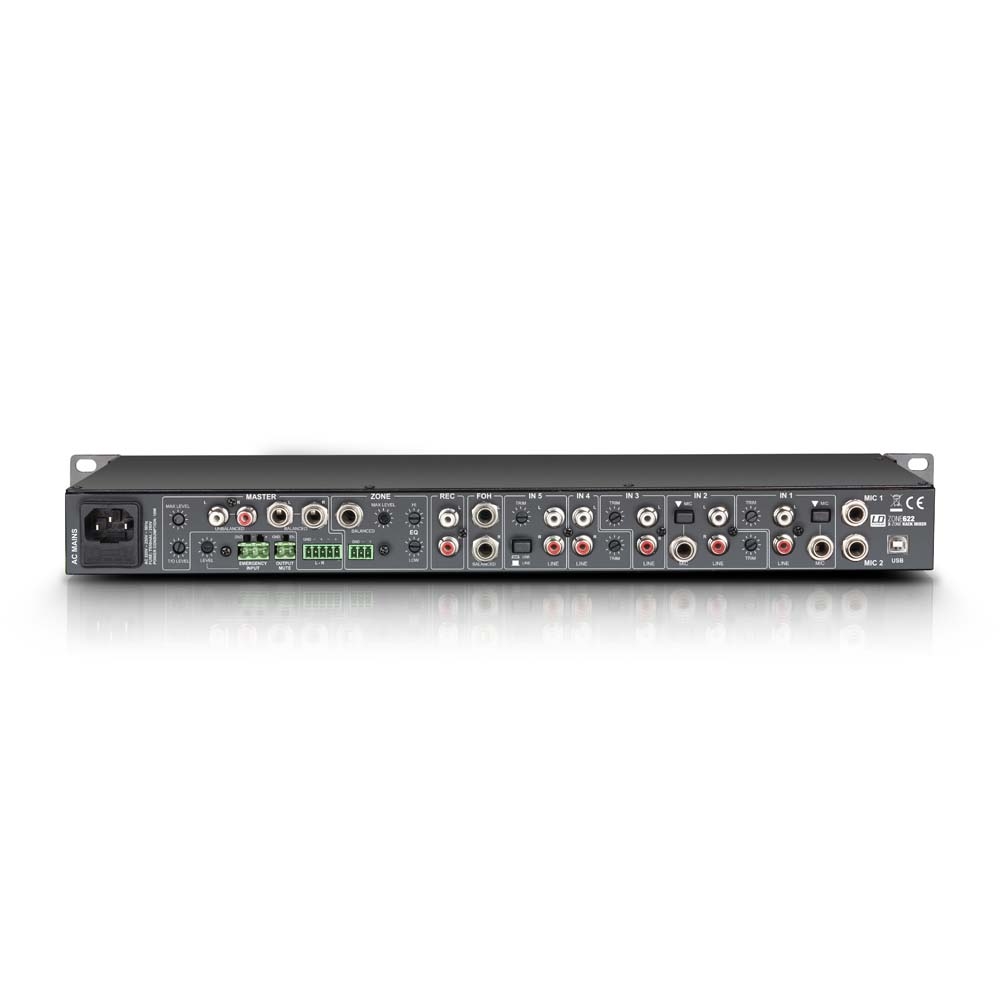

De stereo- en mono-uitgangsecties hebben hun eigen meters, 2-band-equalizer, trimmer voor het aanpassen van het maximale uitgangsniveau, evenals elektronisch gebalanceerde jack-stekkers en terminalblock-aansluitingen. Bovendien heeft de stereo-sectie ongebalanceerde RCA-jacks. Een verstelbare hoofdtelefoonaansluiting voor voorbeluisteren en een opname-uitgang maken de uitrusting van de ZONE 622 compleet.

Specificaties

Algemeen

• Producttype: Mixers
• Type: Installaties, stereo
• Aantal zones: 2 (Master, Zone)
• Installatiehoogte: 1 U
• Totaal aantal ingangen: 8 (2x Mic, 2x Mic/Line, 3x Line, 1x FOH)
• Frequentierespons: 20 - 20000 Hz

Microfooningangen

• Aantal microfoonkanalen: 2 (met phantomvoeding 12 V)
• Microfoonaansluitingen: 6.3 mm stereo jack (gebalanceerd)
• Microfoonbedieningselementen: 1 x EQ Laag, Gain, Aan/Uit, 1 x EQ Hoog, 1 x Talkover-niveau, 1 x Talkover-demping
• Microfooningangdisplay: Aan-LED
• Microfooningangimpedantie: 4 kOhm
• Microfooningangsgevoeligheid: 6.1 mV
• Microfooningang THD: 0.08%

Lijn-/Microfoonkanelen

• Aantal lijn-/microfoonkanelen: 2
• Lijn-/microfooningangconnectors: 2 x RCA, 6.3 mm stereo jack (gebalanceerd), 3.5 mm stereo jack (ingang 1)
• Lijn-/microfoonbedieningselementen: Trim, Cue, mic/line, level
• Lijn-/microfoon-display-elementen: Signaal-LED, Cue-LED

Lijnkanalen

• Aantal lijnkanalen: 3
• Lijningangconnectors: Ingang 5: 2 x RCA + USB, Ingang 3-4: 2 x RCA
• Lijnbedieningselementen: Cue, Trim, level
• Lijn-display-elementen: Signaal-LED, Cue-LED
• Lijn-ingangimpedantie: 4 kOhm
• Lijnkanalen ingangsgevoeligheid: 1.5 V
• Lijnkanalen THD: 0.03%
• Ingangsgevoeligheid AUX/Line: 3 V

FOH-kanalen

• Aantal FOH-kanalen: 1
• FOH-ingangsaansluitingen: 6.3 mm stereo jack (2 x gebalanceerd)
• FOH-ingangsbedieningselementen: Cue, level
• FOH-ingangdisplay-elementen: Signaal-LED, Cue-LED

Uitgangen

• Aantal lijnuitgangen: 3 (Master - Stereo, Zone - Mono, Rec - Stereo)
• Uitgangsaansluitingen Master: Terminal block, RCA (x2), 6.3 mm stereo jack (2 x gebalanceerd)
• Masterbedieningselementen: Max. Level, level, EQ Hoog, EQ Laag
• Master-display-elementen: 5-segment level meter
• Master-uitgangsniveaus: (ongebalanceerd) 18 dBu, (gebalanceerd) 24 dBu
• Zone-uitgangsaansluitingen: 6.3 mm stereo jack (gebalanceerd), Terminal block
• Zonebedieningselementen: EQ Laag, EQ Hoog, Source Input 1-5/Mix, level, Max. Level
• Zone-display-elementen: 5-segment level meter
• Zone-uitgangsniveaus: 24 (gebalanceerd/ongebalanceerd) dBu
• Uitgangsaansluitingen Rec: 2 x RCA

Hoofdtelefoonaansluiting

• Aantal hoofdtelefoonaansluitingen: 1
• Hoofdtelefoonaansluitpoort: 6.3 mm TRS
• Hoofdtelefoonbedieningselementen: Cue Volume
• Hoofdtelefoon-uitgangsspanning: (@ 32 Ohm) 1.25 V

Extra ingangen

• Aantal extra ingangen: 2 (Noodinvoer, Output Mute)
• Aansluitingen extra ingangen: Terminal block
• Extra ingangbedieningselementen: Level Noodinvoer

Overige bedienings- en displayelementen

• Overige bedieningselementen: Aan/uit-schakelaar
• Extra display-elementen: Power-LED

Voeding en Afmetingen

• Bedrijfsspanning: 220 - 250 V AC, 50 Hz
• Netstekker: IEC-voedingsconnector
• Stroomverbruik: 18 W
• Zekering: T 500 mAL / 250 V
• Breedte: 485 mm
• Hoogte: 44 mm
• Diepte: 179 mm
• Gewicht: 2,4 kg

Accessoires

• Inbegrepen: Voedingskabel, terminalblocks
