LD Systems ZONE 624

LD Systems ZONE 624 4-Zone Mixer

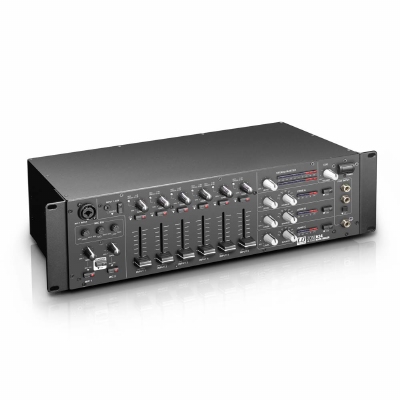

De ZONE 624 is een volledig uitgeruste zone-mixer met 6 lijn- en 2 microfoonkanelen, die toegewezen kunnen worden aan een stereo- of mono-master-uitgang. Het compacte 3U-rackapparaat heeft ook ingangen voor een extern noodomroepsysteem en een op afstand bedienbare mute-schakeling. Vanwege de uitgebreide connectiviteit is de ZONE 624 de extreem flexibele controlecentrum-oplossing voor PA-systemen in eetgelegenheden, clubs, hotels, fitnesscentra en vele andere toepassingen.

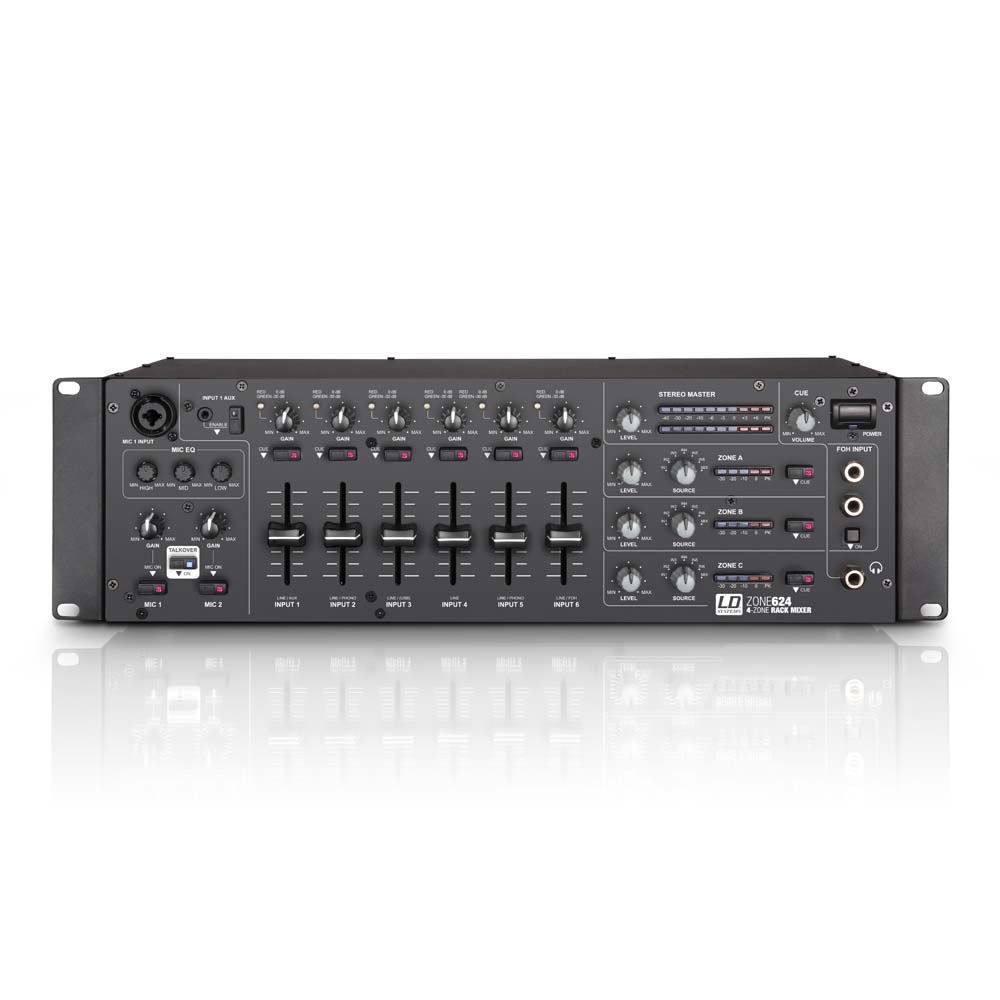

De twee gebalanceerde microfooningangen hebben een gedeelde 3-band-equalizer, 12V phantomvoeding en Talkover-functies; de Talkover-demping kan individueel worden ingesteld voor alle zone-uitgangen aan de achterzijde van het apparaat. De 6 stereo-ingangskanalen van de ZONE 624 zijn uitgerust met gainregeling, signaal- en piek-LED's, 45 mm faders, Cue-knoppen en RCA-aansluitingen; kanaal 6 heeft daarnaast gebalanceerde TRS-ingangen voor FOH-signalen. Het apparaat heeft ook een schakelfunctie voor Aux-ingang via een 3,5 mm mini-jack en een USB-poort, die wordt gebruikt als stereo-ingang en -uitgang (opname-uitgang) en de ZONE 624 in een externe audio-interface verandert.

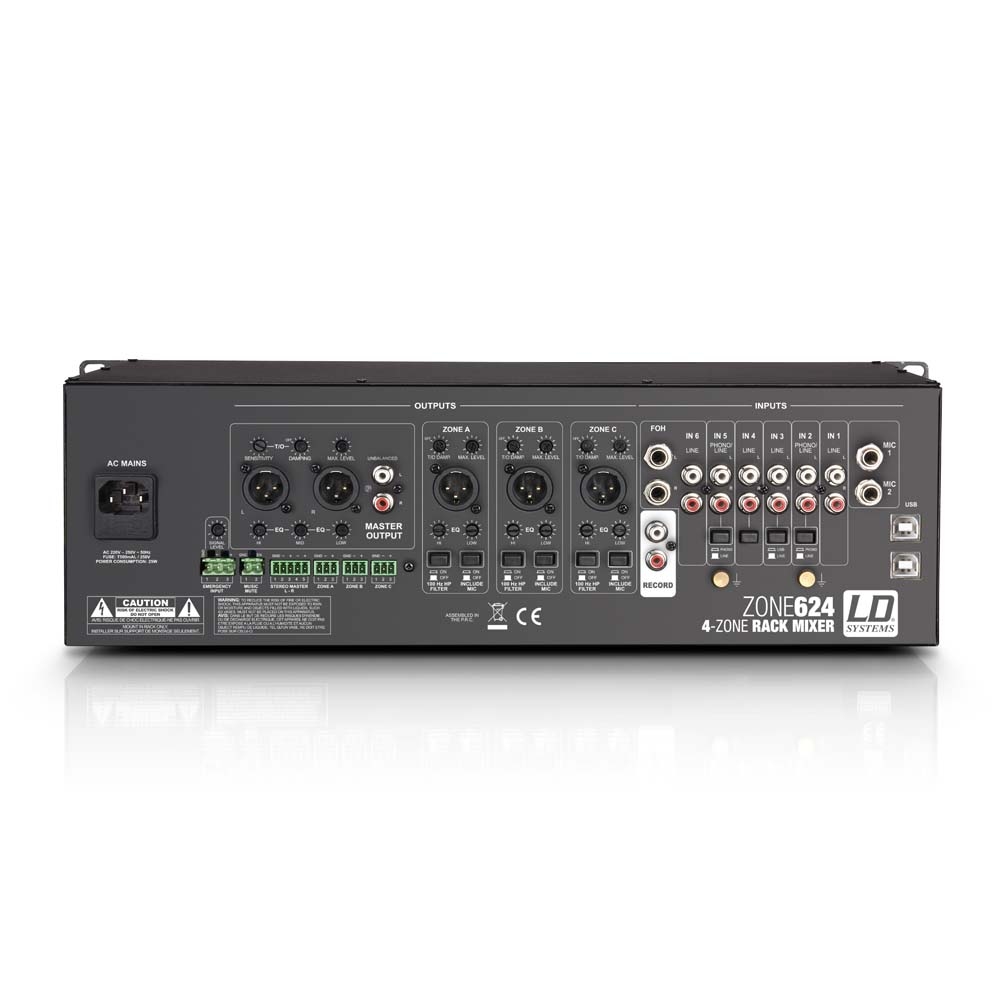

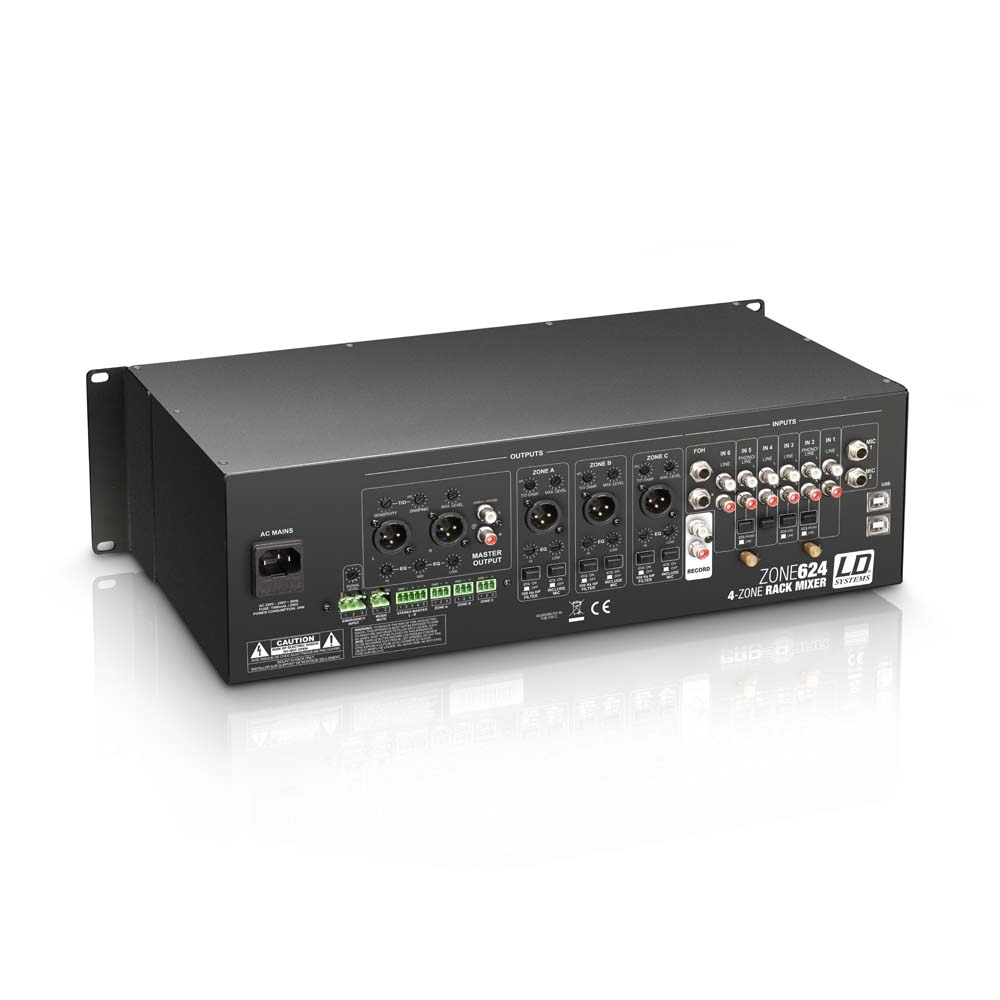

De mastersectie-uitgangen zijn elektronisch gebalanceerd en gebruiken XLR-connectors en terminalblock-aansluitingen. De stereo-zone heeft ook ongebalanceerde RCA-connectors. Het maximale uitgangsniveau voor alle zones kan individueel worden ingesteld. De drie mono-uitgangen van de ZONE 624 hebben elk een 2-band-equalizer, een selecteerbaar 100 Hz high pass-filter en een MIC mute-schakelaar met een niveaudiode; de ingangen 1-6 of het stereo master-signaal kunnen als bron worden geselecteerd. De stereo-uitgang is uitgerust met een 3-band-equalizer, een regeling voor de Talkover-gevoeligheid en twee LED-keten-nivellemeteres. Verder heeft de ZONE 624 een opname-uitgang en een controleerbare PFL-hoofdtelefoonaansluiting voor voorbeluisteren.

Specificaties

Algemeen

• Producttype: Mixers
• Type: Installaties, stereo
• Aantal zones: 4 (Master, Zone A-C)
• Installatiehoogte: 3 U
• Totaal aantal ingangen: 8 (2x Mic, 1x AUX/Line, 2x Phono/Line, 2x Line, 1x FOH/Line)
• Frequentierespons: 20 - 20000 Hz

Microfooningangen

• Aantal microfoonkanalen: 2 (met phantomvoeding 12 V)
• Microfoonaansluitingen: 6.3 mm stereo jack (2 x gebalanceerd), XLR
• Microfoonbedieningselementen: 1 x EQ Hoog, 1 x EQ Laag, 1 x Talkover, 2x Aan/Uit, 1x EQ Midden, 2x gain
• Microfooningangdisplay: Aan-LED
• Microfooningangimpedantie: 4 kOhm
• Microfooningangsgevoeligheid: 4.5 mV
• Microfooningang THD: 0.08%

Lijnkanalen

• Aantal lijnkanalen: 6 (Ingang 1: Aux/Line, Ingang 2 + 5: Line/Phono, Ingang 3: USB/Line, Ingang 4: Line, Ingang 6: Line/FOH)

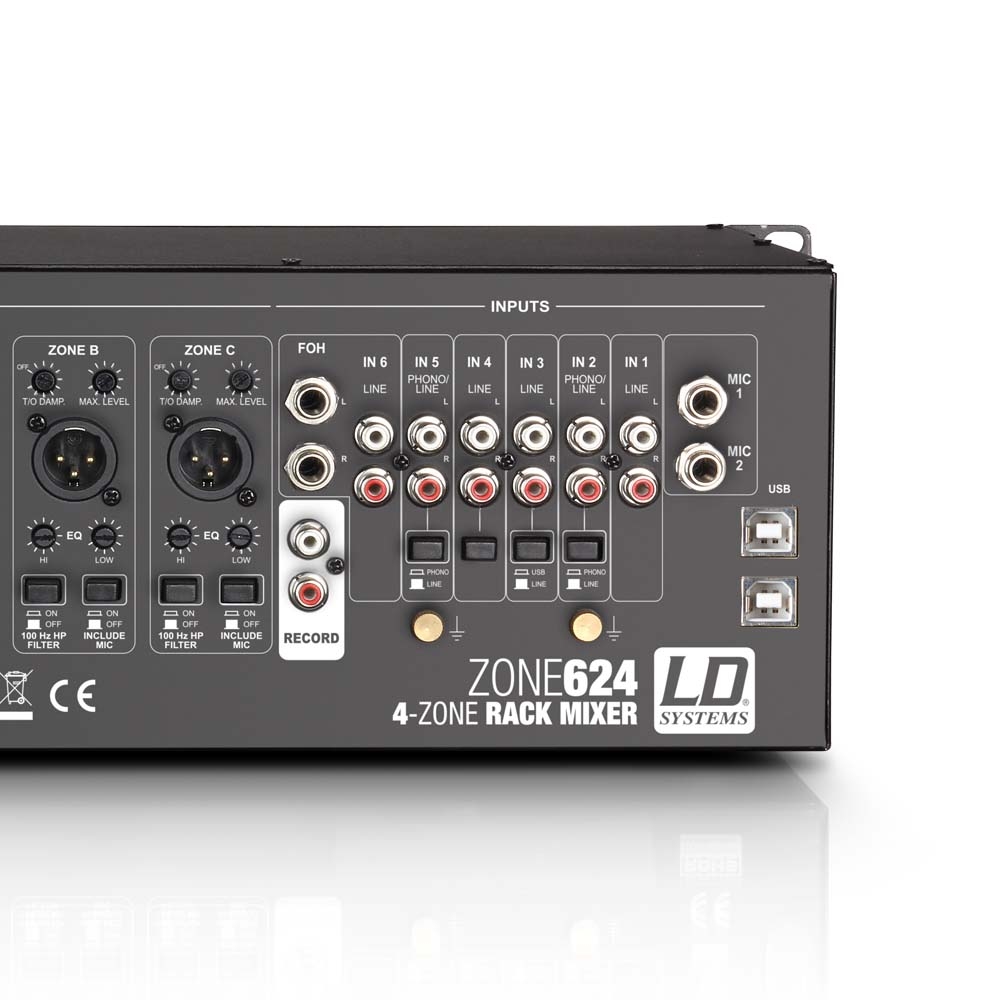

• Lijningangconnectors: Ingang 2, 4, 5: 2 x RCA, Ingang 6: 4 x RCA + 2 x 6.3 mm jack, Ingang 1: 2 x RCA + 3.5 mm stereo jack, Ingang 3: 2 x RCA + USB
• Lijnbedieningselementen: FOH Aan, level, Gain, Cue, 2x Phono/Line, AUX inschakelen
• Lijn-display-elementen: Cue-LED, Signaal/0 dB-LED
• Lijn-ingangimpedantie: 6 kOhm, (Phono) 50 kOhm
• Lijnkanalen ingangsgevoeligheid: (Phono) 25 mV, 2.1 V
• Lijnkanalen THD: (Phono) 0.05%, 0.02%
• Ingangsgevoeligheid AUX/Line: 3 V

Uitgangen

• Aantal lijnuitgangen: 5 (Master - Stereo, 3x Zone - Mono, Rec - Stereo)

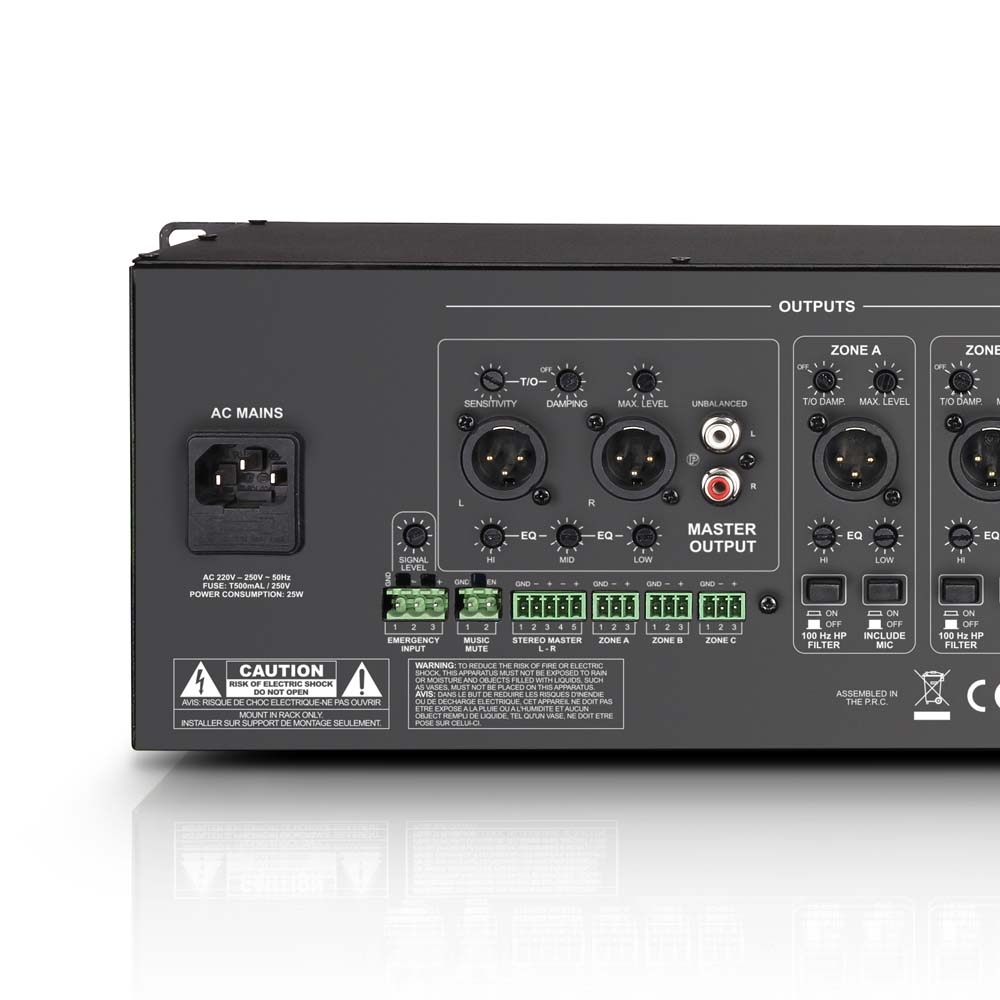

• Uitgangsaansluitingen Master: 2 x XLR (gebalanceerd), Terminal block, RCA (x2)

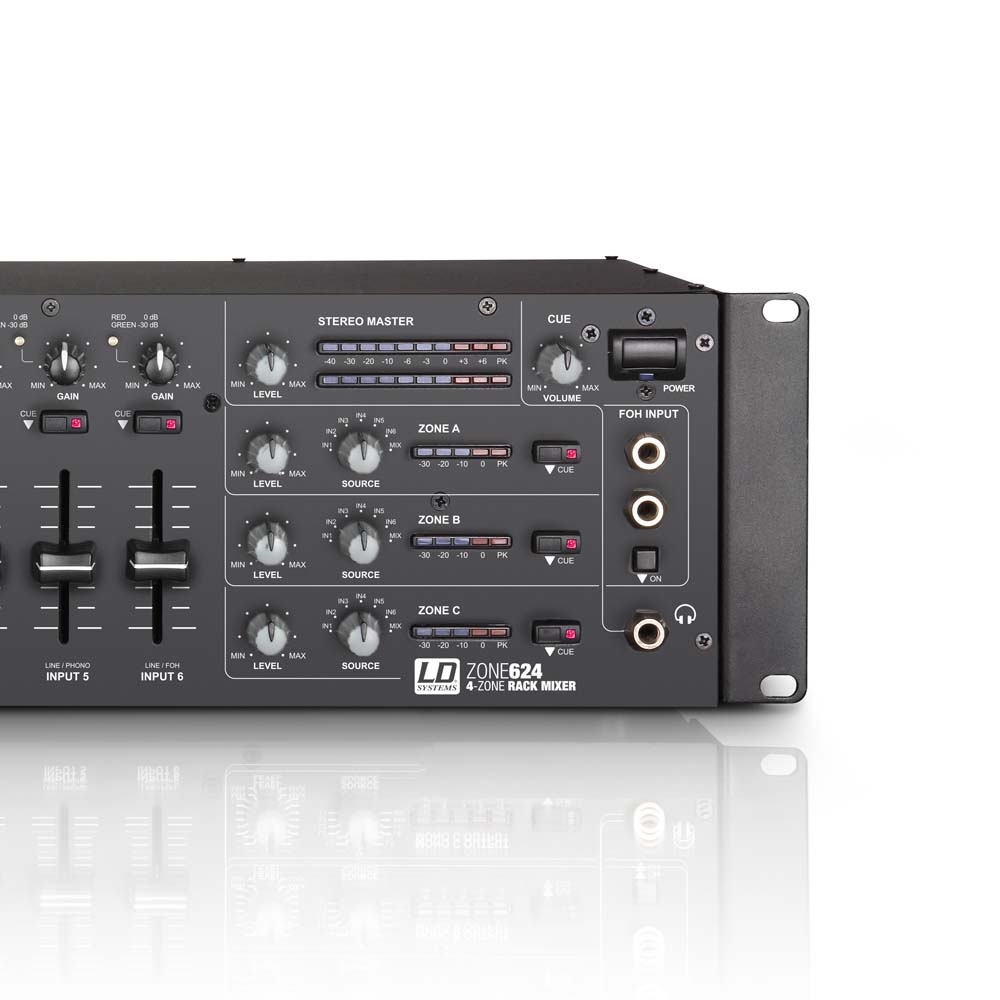

• Masterbedieningselementen: T/O Gevoeligheid, EQ Hoog, level, EQ Laag, T/O Demping, Max. Level, EQ Midden
• Master-display-elementen: 2 x 10-segment niveau meter
• Master-uitgangsniveaus: (ongebalanceerd) 17 dBu, (gebalanceerd) 24 dBu
• Zone-uitgangsaansluitingen: XLR (gebalanceerd), Terminal block
• Zonebedieningselementen: Max. Level, Cue, EQ Laag, EQ Hoog, T/O Demping, 100 Hz High Pass, Bron, Inclusief Mic, level
• Zone-display-elementen: 5-segment niveau meter
• Zone-uitgangsniveaus: 24 (gebalanceerd/ongebalanceerd) dBu
• Uitgangsaansluitingen Rec: 2 x RCA

Hoofdtelefoonaansluiting

• Aantal hoofdtelefoonaansluitingen: 1
• Hoofdtelefoonaansluitpoort: 6.3 mm TRS
• Hoofdtelefoonbedieningselementen: Cue Volume
• Hoofdtelefoon-uitgangsspanning: (@ 32 Ohm) 2.5 V

Extra ingangen

• Aantal extra ingangen: 2 (Noodinvoer, Output Mute)
• Aansluitingen extra ingangen: Terminal block
• Extra ingangbedieningselementen: Level Noodinvoer
• Ingangsgevoeligheid Noodinvoer: 5 V

Overige bedienings- en displayelementen

• Overige bedieningselementen: Aan/uit-schakelaar
• Extra display-elementen: Power-LED

Voeding en Afmetingen

• Bedrijfsspanning: 220 - 250 V AC, 50 Hz
• Netstekker: IEC-voedingsconnector
• Stroomverbruik: 25 W
• Zekering: T 500 mAL / 250 V
• Breedte: 485 mm
• Hoogte: 132 mm
• Diepte: 210 mm
• Gewicht: 4,4 kg

Accessoires

• Inbegrepen: Voedingskabel, terminalblocks
