LD Systems ZONE X 1212 D

Installaties worden steeds complexer.

Waar microfoons en luidsprekers vroeger handmatig moesten worden omgeschakeld of zelfs opnieuw bedraden, zijn er nu flexibele routingsopties met behulp van presets en geautomatiseerde processen. De DSP matrixprocessor ZONE X 1212 D van LD Systems maakt dit alles en meer mogelijk.

Met zijn DSP hybride architectuur kan de ZONE X 1212 D uw geluidssysteem aanpassen voor verschillende omstandigheden en mogelijke toepassingen. Kies een van de verschillende DSP-sjablonen en gebruik de evenementenplanner om kalenderbeheerbare workflows in te stellen met geautomatiseerde preset-opties. Alles wat u nodig heeft: Twaalf gebalanceerde mic/line-ingangen met low-noise microfoonversterkers en aparte schakelaars voor 48V fantoomvoeding per kanaal, evenals twaalf gebalanceerde line-uitgangen zijn beschikbaar. Er zijn ook acht GPI- en GPO-logische poorten die kunnen worden gebruikt voor geautomatiseerde processen en de integratie van apparaten van derden.

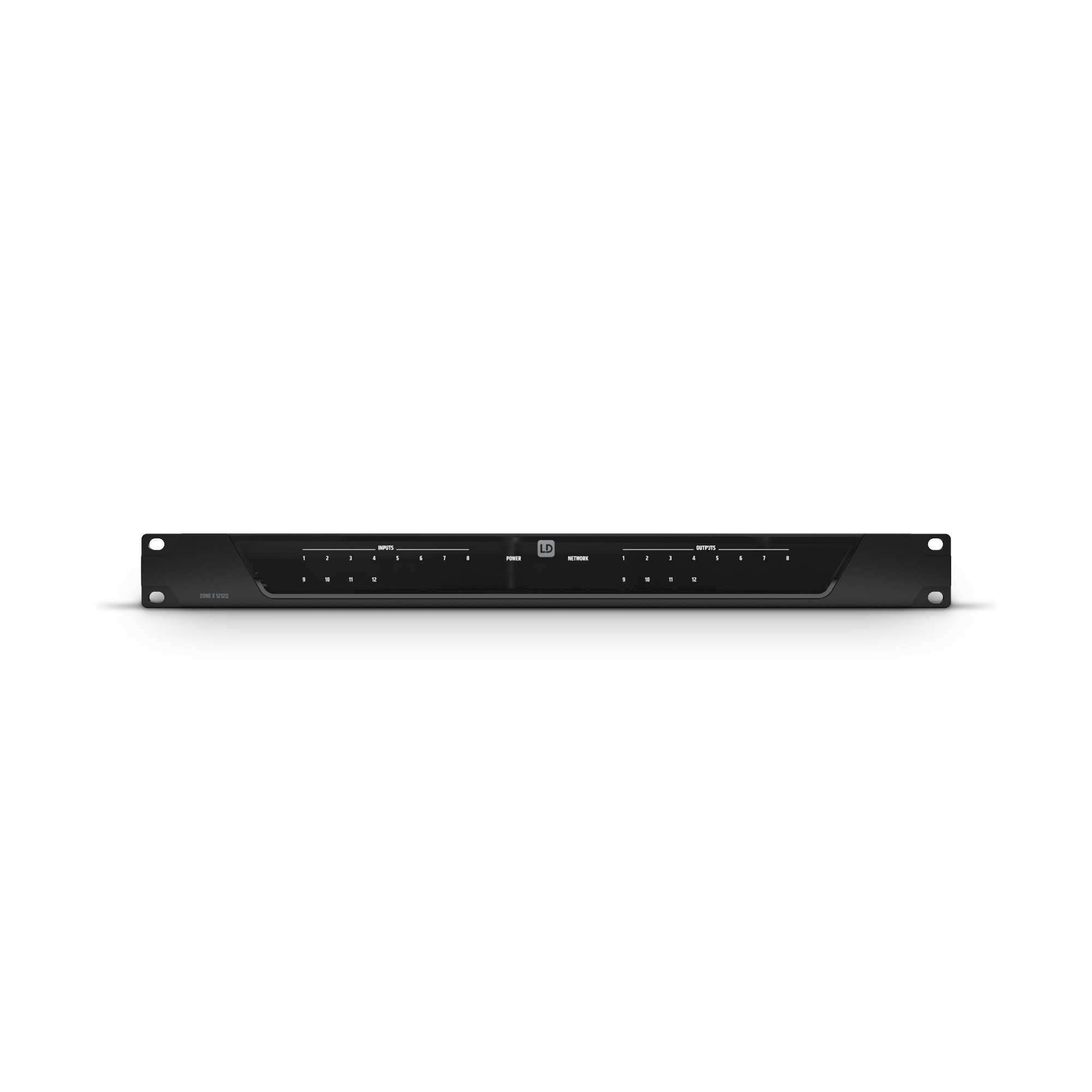

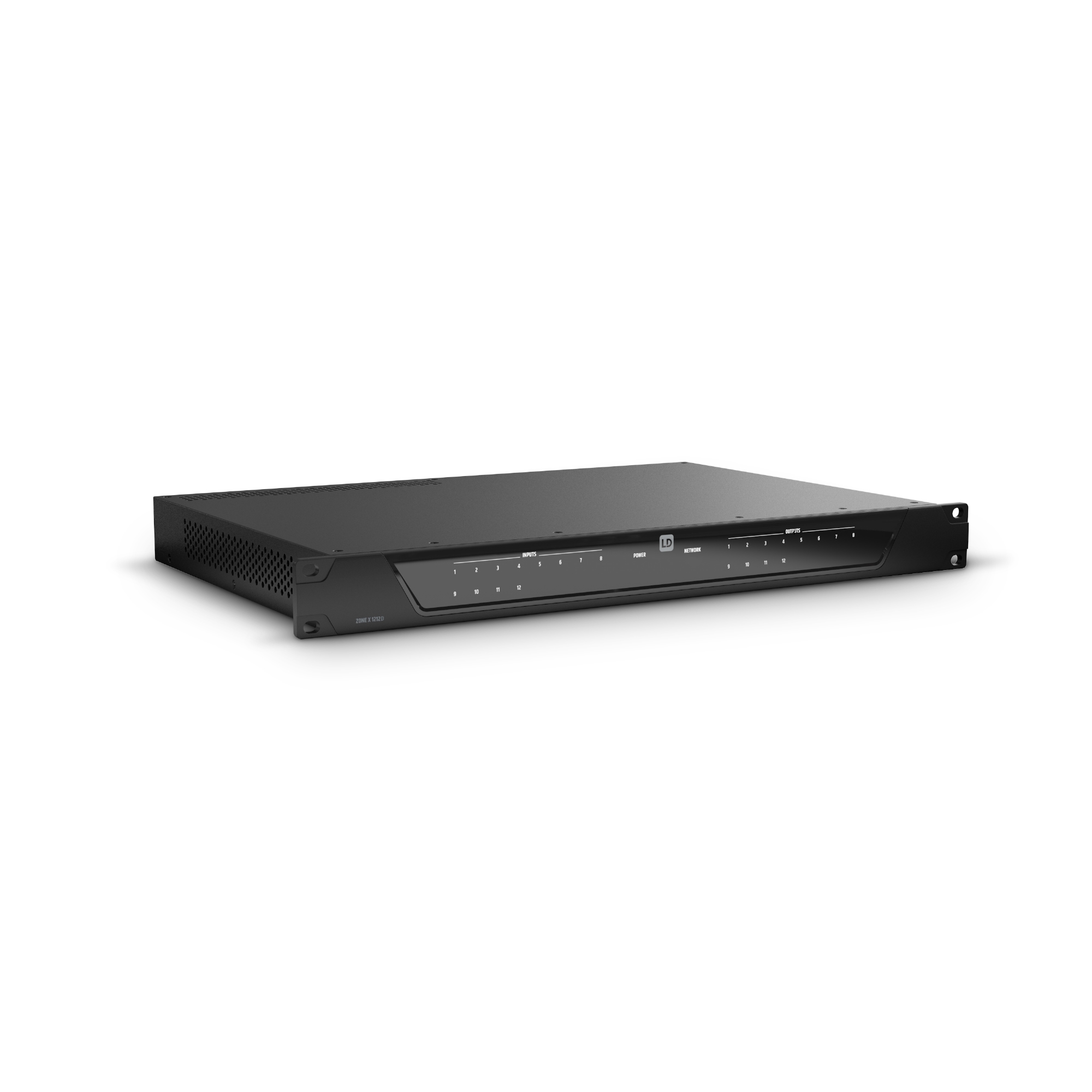

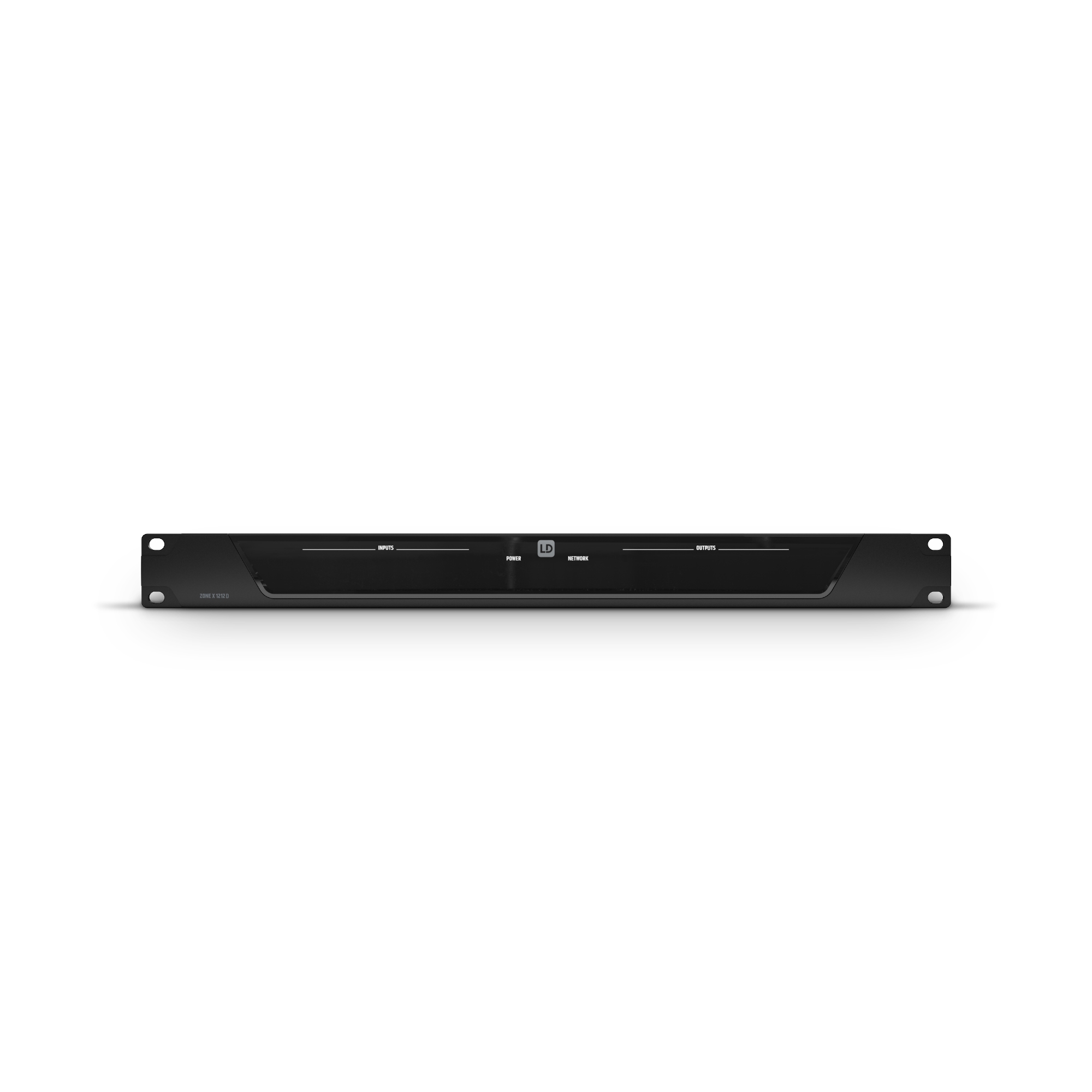

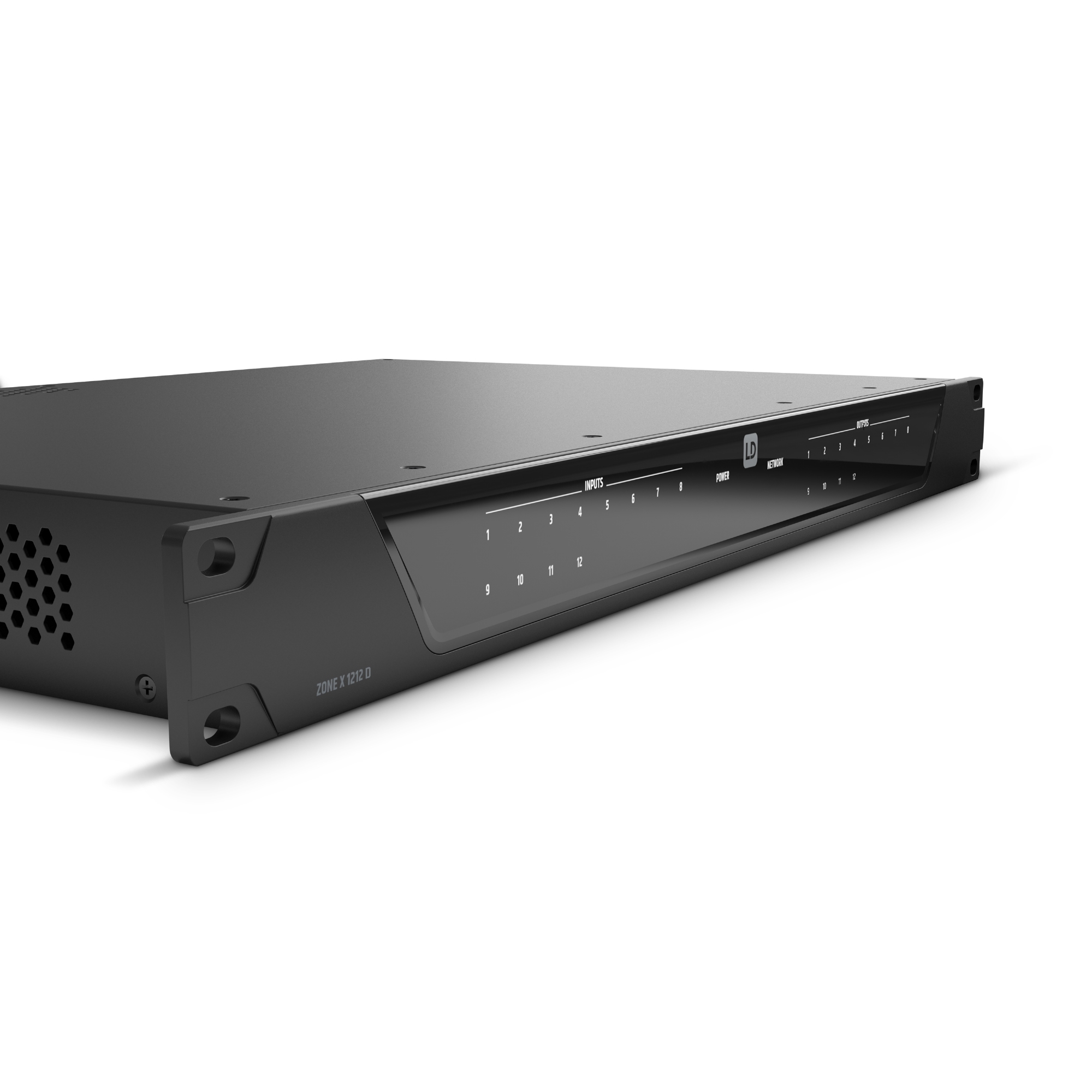

Het voorpaneel met slechts 1 RU ziet er netjes uit. De ZONE X 1212 D is eenvoudig in te stellen en te beheren via Ethernet met de universele software Xilica Designer (Mac/Windows), die een overzicht biedt van alle verbindingen en instellingen. Dante 64 x 64 kanalen zijn beschikbaar voor audio-over-IP-toepassingen. De Dante-standaard opent een wereld van compatibele apparaten van verschillende fabrikanten voor alle denkbare toepassingen.

Van het routeren en verwerken van verschillende microfoon- en luidsprekergroepen, bijvoorbeeld in een kerk, tot complexe multi-kamerinstallaties met kalenderbeheerbare routing voor verschillende configuraties - de ZONE X 1212 D maakt alles mogelijk.

Specificaties

• Producttype: Installatie DSP Audio Matrix

Algemene gegevens

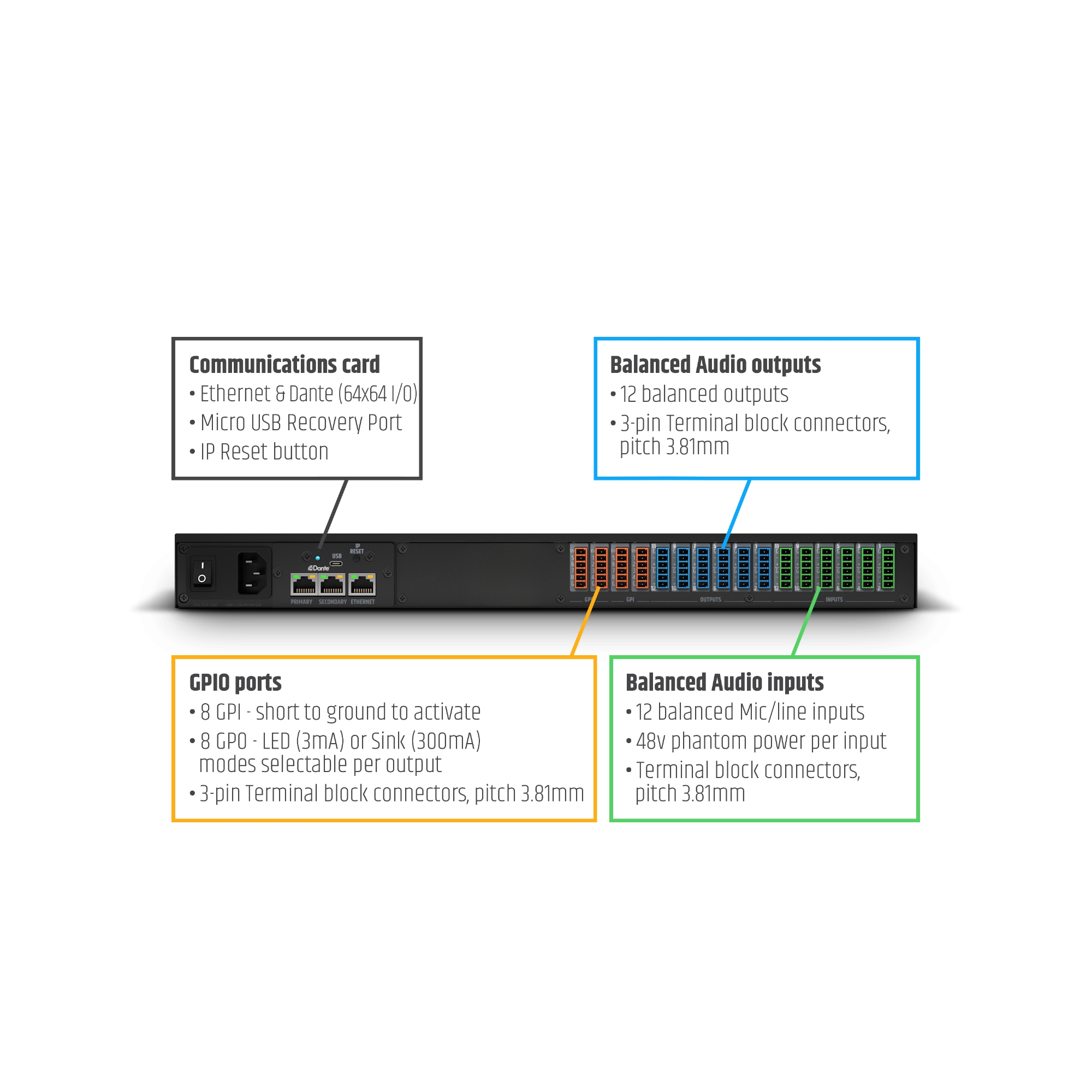

• Audio-ingangen: 12 gebalanceerde line-uitgangen
• Audio-uitgangen: 12 gebalanceerde line-uitgangen
• Logische ingangen: 8 GPI - kortgesloten naar aarde om te activeren
• Logische uitgangen: 8 GPO - LED (3mA) of Sink (300mA)

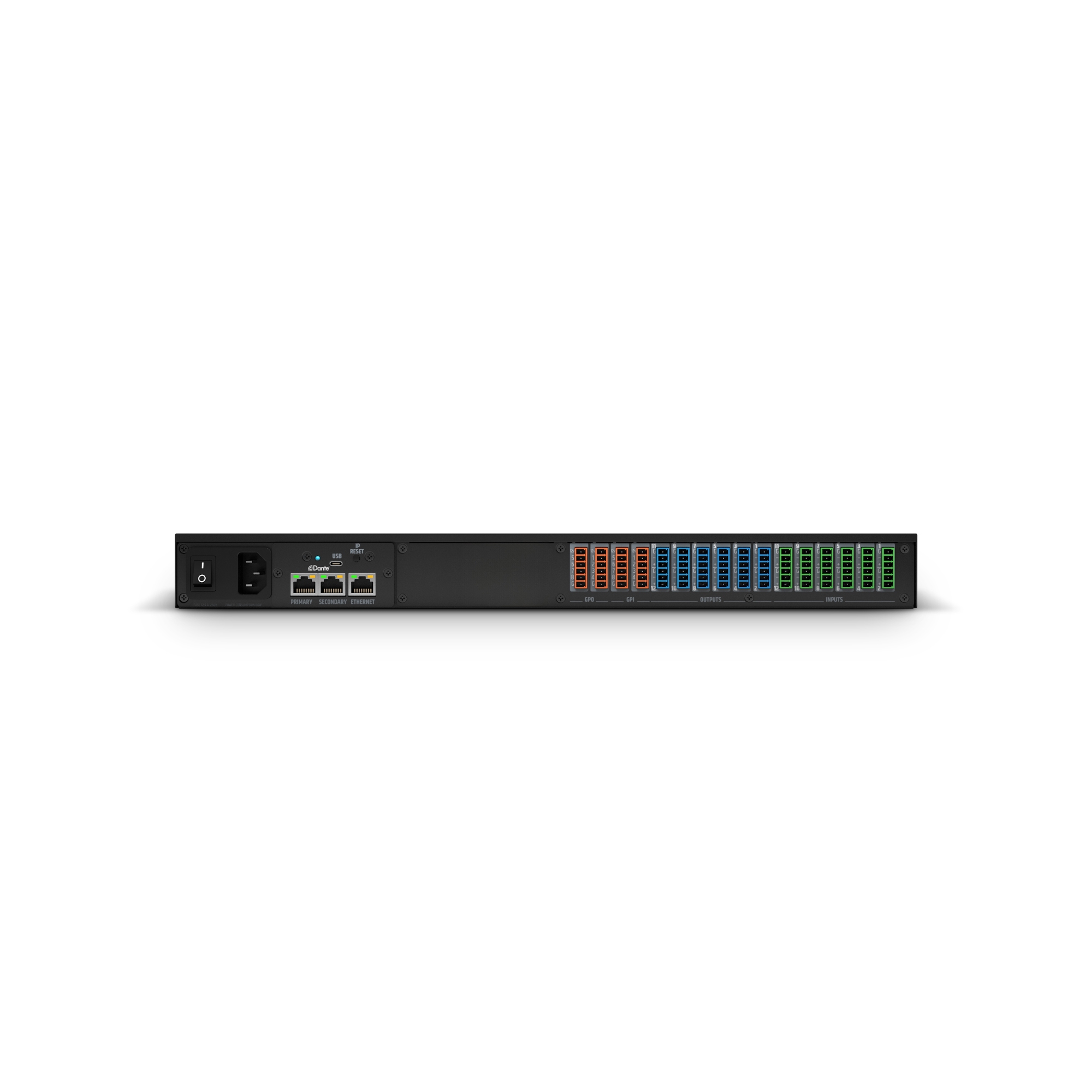

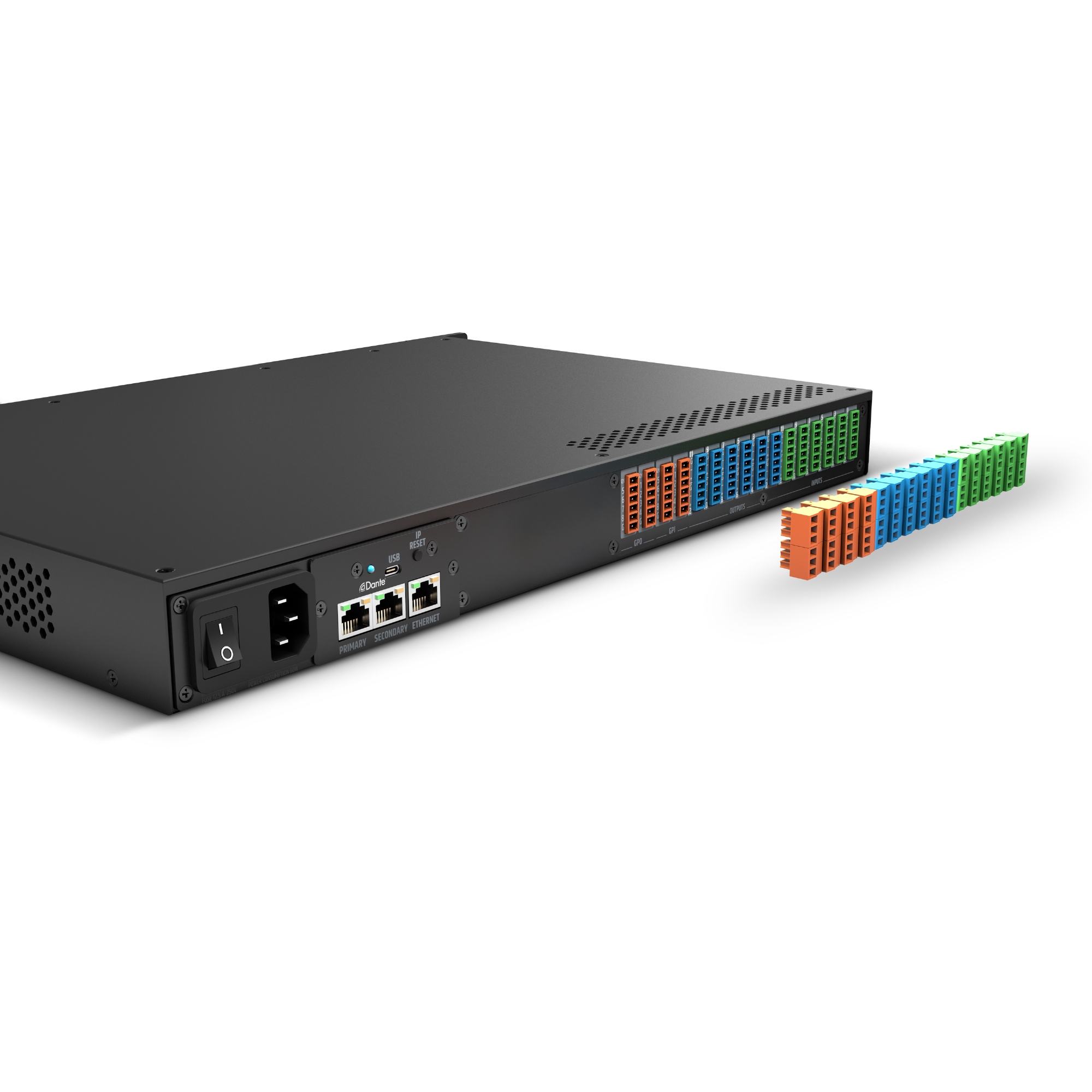

• Aansluitingen: I/O aansluitingen, serviceverbinding MicroUSB Type-C, 3-pins Terminal Block Pitch 3.81mm, Ethernet RJ45
• Indicatoren: Power, Network, Inputs 1 - 12 en outputs 1 - 12: Signal LED wit
• Besturing voorpaneel: Nee
• Besturing achterpaneel: Power On/Off, IP Reset
• Uitbreidingsslot: Ethernet + Dante- (ZONEX1212D), Voor Ethernet- (ZONEX1212)
• Koeling: passief, Convectie
• Voedingsspanning: Wide Range SMPS, 90 – 240 V AC; 50/60 Hz
• Stroomconnector: 3-pins IEC-stroomaansluiting (stroomstopcontact)
• Ingangszekering (netvoeding): T2,5 A L / 250 V
• Inrush Current Power OFF-ON: 21 A
• Vermogen bij inactieve modus: 23 W
• Max. Vermogen verbruik: 60 W
• Werkingstemperatuur: 0°C - 40°C; < 60% vochtigheid
• Breedte: 19“-Rack (483 mm)
• Hoogte: 1 RU (44,5 mm)
• Diepte: 315 mm (incl. terminal block connectors)
• Gewicht: 4 kg

Prestatiespecificaties

• Nominale invoersensitiviteit: -22 dBu (Sine 1 kHz, Gain max)
• Nominale invoer clipping: +20 dBu (Sine 1kHz)
• Vervormingsfactor (THD+N): Gain 0 dB), Line IN – OUT), 20Hz - 20kHz, +13 dBu Signaal
• Intermodulatievervorming (SMPTE): < 0.01% (-10dB onder clip) Analyzer BW 90kHz
• Frequentierespons: 15 Hz – 22 kHz (+/-0.15 dB)
• Ingangsimpedantie: Line 4k Ohm (gebalanceerd)
• Signaal-ruisverhouding: >117 dB @ +20 dBu, Gain 0 dB, 20 kHz BW, A-gewogen
• Dynamisch bereik (DR AES17): 112
• Crosstalk: 120 dB @ 1 kHz, 120 dB @ 100 Hz, 105 dB @ 10 kHz
• CMRR IEC: > 60 dB (1 kHz)
• Max. Gain: 42 dB

Digitale specificaties

• DSP: 40-bits floating point Analog Devices Dual-core SHARC+ processor
• Systeemlatentie: 4.3 ms
• AD/DA-converter resolutie: 32 bit
• AD/DA-converter samplefrequentie: 48 kHz
