LD Systems ZONE X 1212

Hybrid Architecture DSP Matrix - 12 IN / 12 OUT

LD Systems ZONE X 1212
LD Systems ZONE X 1212
LD Systems ZONE X 1212
LD Systems ZONE X 1212
LD Systems ZONE X 1212
LD Systems ZONE X 1212
LD Systems ZONE X 1212
LD Systems ZONE X 1212
LD Systems ZONE X 1212
LD Systems ZONE X 1212
LD Systems ZONE X 1212
Prijs op aanvraag
Fabrikant:  LD Systems
Artikelcode:  LDZONEX1212

Algemene informatie

  • DSP-processor met hybride architectuur waarmee gebruikers zich kunnen aanpassen aan verschillende installatievereisten via sjablonen
  • 40-bit floating point DSP-engine met Analog Devices dual-core SHARC+ en ARM Cortex A5 processor
  • Nieuwe generatie Linux besturingssysteem
  • Premium microfoonvoorversterkers en hoge resolutie 32 bit-AD/DA-converters
  • 12 gebalanceerde audio mic/line ingangen met 48V fantoomvoeding selectie per kanaal
  • 12 gebalanceerde lijnuitgangen
  • 8 GPI en 8 GPO logische poorten
  • Ethernet interface voor externe bediening via de universele bedieningssoftware Xilica Designer; Ethernet + Dante-kaart optioneel beschikbaar
  • Geïntegreerde evenementenplanner
Op bestelling leverbaar

Installaties worden steeds complexer. Waar microfoons en luidsprekers vroeger handmatig moesten worden geschakeld of zelfs opnieuw bedraden, zijn er nu flexibele routingsopties met behulp van presets en geautomatiseerde processen. De DSP-matrixprocessor ZONE X 1212 van LD Systems maakt dit alles en meer mogelijk.

Met zijn DSP-hybride architectuur kan de ZONE X 1212 je geluidssysteem aanpassen aan verschillende omstandigheden en mogelijke toepassingen. Kies een van de verschillende DSP-sjablonen en gebruik de evenementenplanner om kalender-beheerde workflows in te stellen met geautomatiseerde preset-opties. Alles wat je nodig hebt: twaalf gebalanceerde mic/line ingangen met lage-ruis microfoonvoorversterkers en aparte schakelbare 48V fantoomvoeding, evenals twaalf gebalanceerde lijnuitgangen zijn beschikbaar. Er zijn ook acht GPI- en GPO-logische poorten die bijvoorbeeld kunnen worden gebruikt voor geautomatiseerde processen en de integratie van apparaten van derden. Het frontpaneel met slechts 1 RU ziet er zeer netjes uit. De ZONE X 1212 is eenvoudig in te stellen en te beheren via Ethernet, met de universele software Xilica Designer (Mac/Windows) die een overzicht biedt van alle verbindingen en instellingen. Een Ethernet + Dante-kaart met 64 x 64 kanalen kan worden geïnstalleerd als upgradeoptie voor audio-over-IP-toepassingen. De Dante-standaard opent een wereld van compatibele apparaten van verschillende fabrikanten voor alle denkbare toepassingen.

Van het routeren en verwerken van verschillende microfoon- en luidsprekergroepen, bijvoorbeeld in een kerk, tot complexe multi-kamerinstallaties met kalender-beheerd routeren voor verschillende configuraties - de ZONE X 1212 maakt alles mogelijk.

Specificaties

ProducttypeInstallatie DSP Audio Matrix

Algemene gegevens

Audio ingangen12 gebalanceerde lijnuitgangen
Audio-uitgang12 gebalanceerde lijnuitgangen

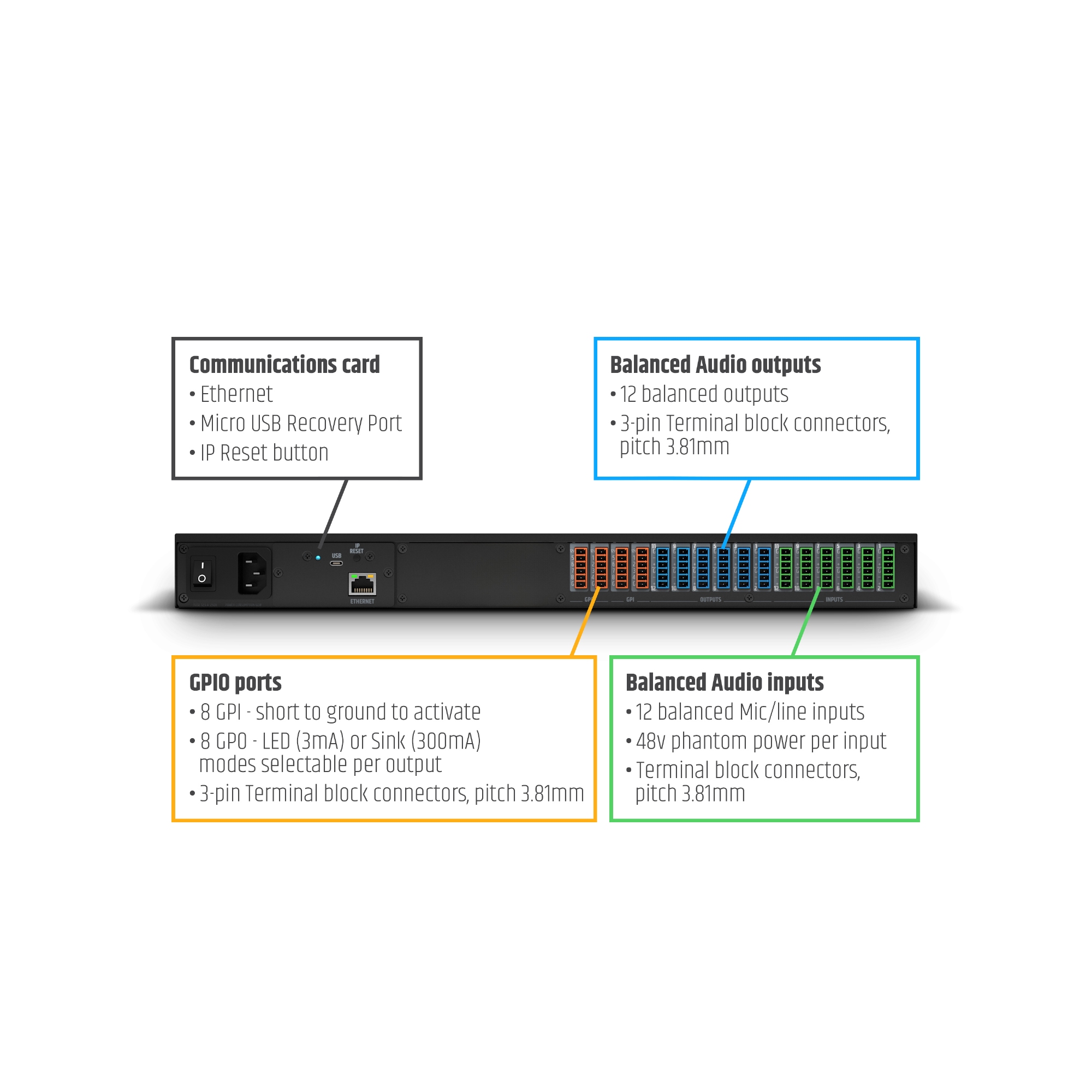

Logische ingangen8 GPI - kort naar massa om te activeren
Logische uitgangen8 GPO - LED (3mA) of Sink (300mA)

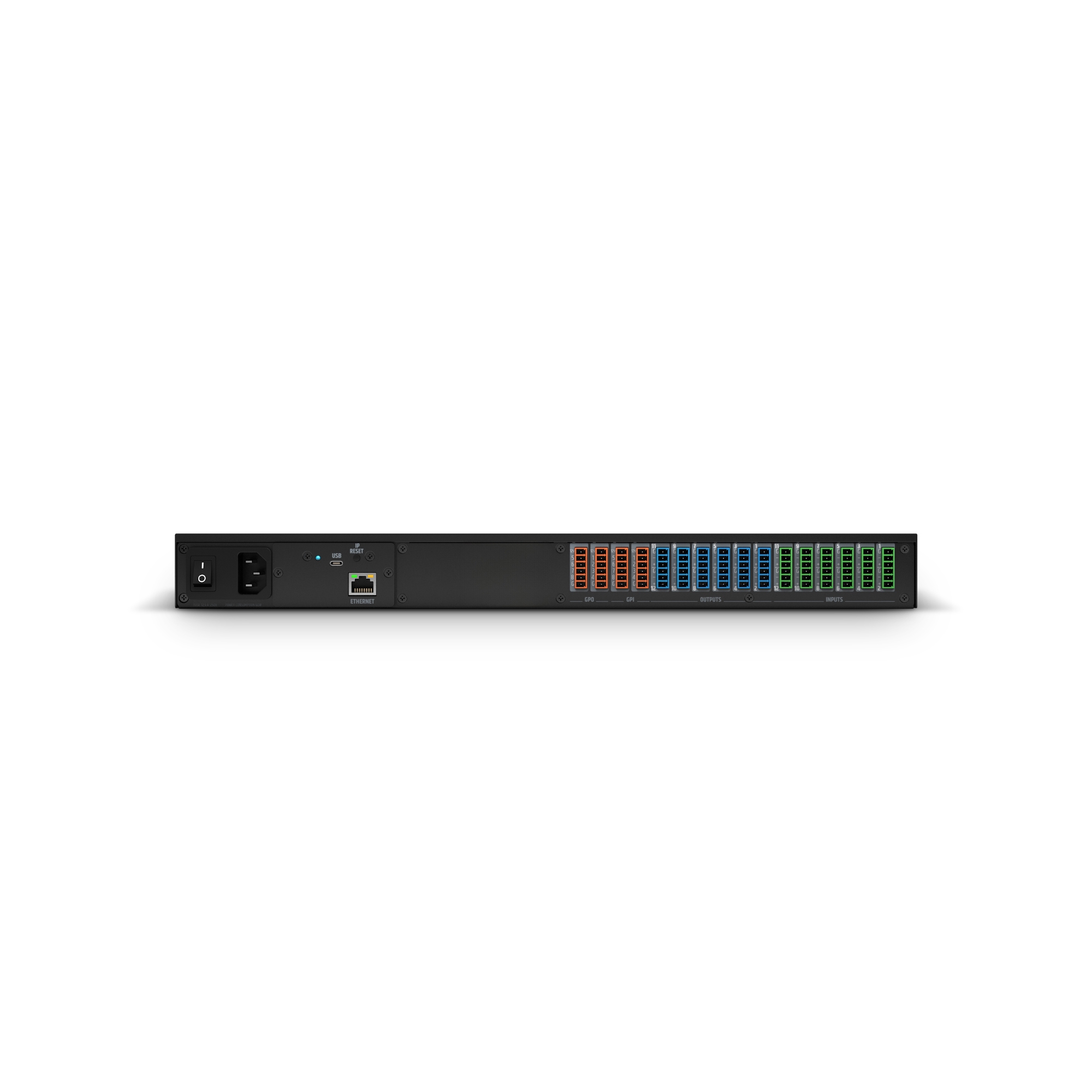

ConnectorsI/O connectors, serviceverbinding MicroUSB Type-C, 3-polige terminal block 3.81mm, Ethernet RJ45

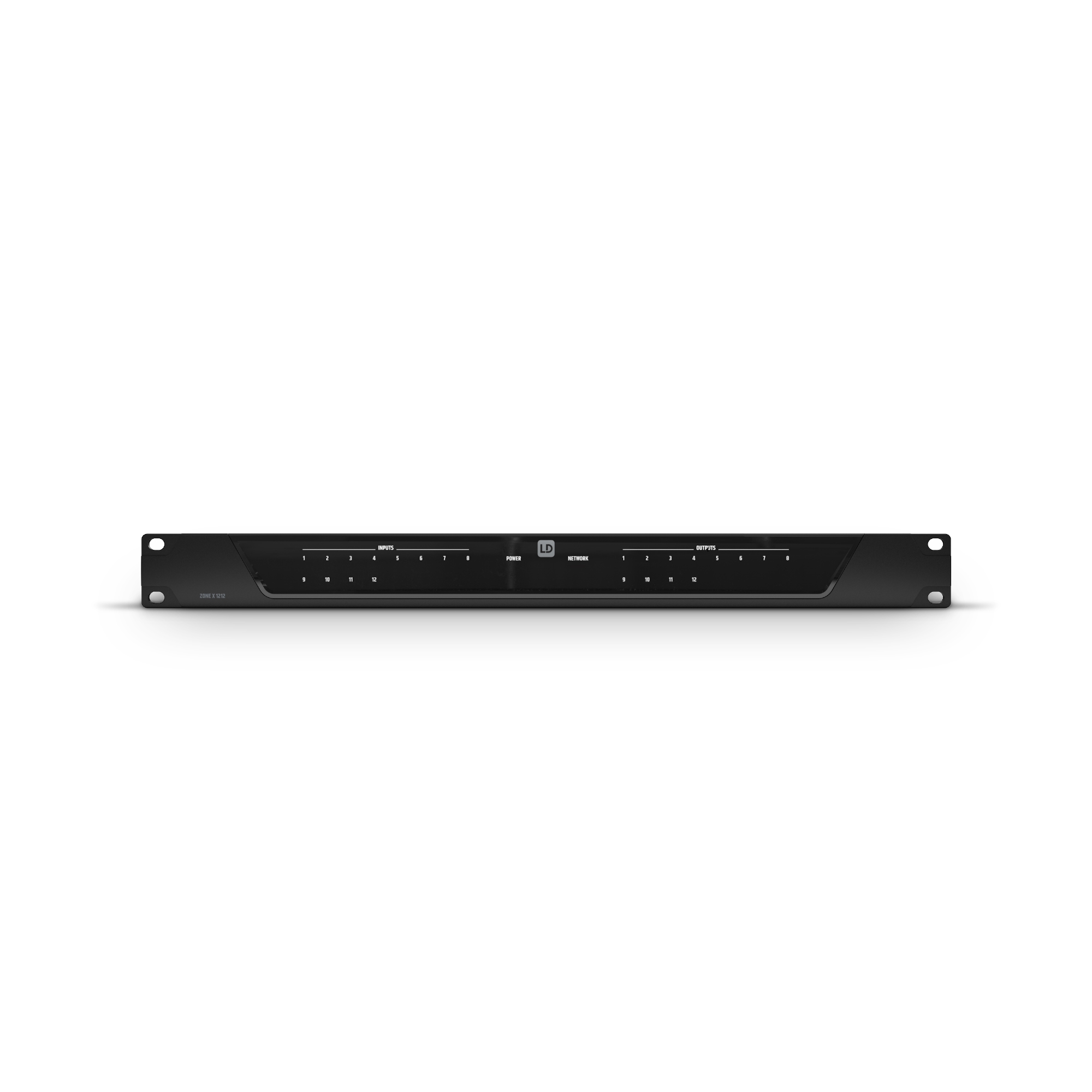

IndicatorenPower, netwerk, ingangen 1 - 12 en uitgangen 1 - 12: Signaal LED wit
FrontpaneelbedieningNee
AchterpaneelbedieningPower On/Off, IP Reset
UitbreidingsslotEthernet + Dante- (ZONEX1212D), Voor Ethernet- (ZONEX1212)
Koelingpassief, convectie
WerkspanningWide Range SMPS, 90 – 240 V AC; 50/60 Hz
Netconnector3-polige IEC netaansluiting (netsocket)
Ingangszekering (net)T2,5 A L / 250 V
Inrush Current Power OFF-ON21 A
Verbruik bij inactieve modus23 W
Max. vermogen60 W
Werktemperatuur0°C - 40°C; < 60% luchtvochtigheid
Breedte19“-Rack (483 mm)
Hoogte1 RU (44.5 mm)
Diepte315 mm (incl. terminal block connectors)
Gewicht4 kg

Prestatiespecificaties

Nominale ingangssensitiviteit-22 dBu (Sine 1 kHz, Gain max)
Nominale ingangsklemping+20 dBu (Sine 1 kHz)
Vervormingsfactor (THD+N)Gain 0 dB), Line IN – OUT), 20Hz - 20kHz, +13 dBu Signaal
Intermodulatievervorming (SMPTE)< 0.01% (-10dB onder clip) Analyzer BW 90kHz
Frequentierespons15 Hz – 22 kHz (+/-0.15 dB)
IngangsimpedantieLine 4k Ohms (gebalanceerd)
Signaal-ruisverhouding>117 dB @ +20 dBu, Gain 0 dB, 20 kHz BW, A-gewogen
Dynamisch bereik (DR AES17)112
Crosstalk120 dB @ 1 kHz, 120 dB @ 100 Hz, 105 dB @ 10 kHz
CMRR IEC> 60 dB (1 kHz)
Max. Gain42 dB

Digitale specificaties

DSP40-bit floating point Analog Devices Dual-core SHARC+ processor
Systeemlatentie4.3 ms
AD/DA converter resolutie32 bit
AD/DA converter sampling rate48 kHz

Productkenmerken
