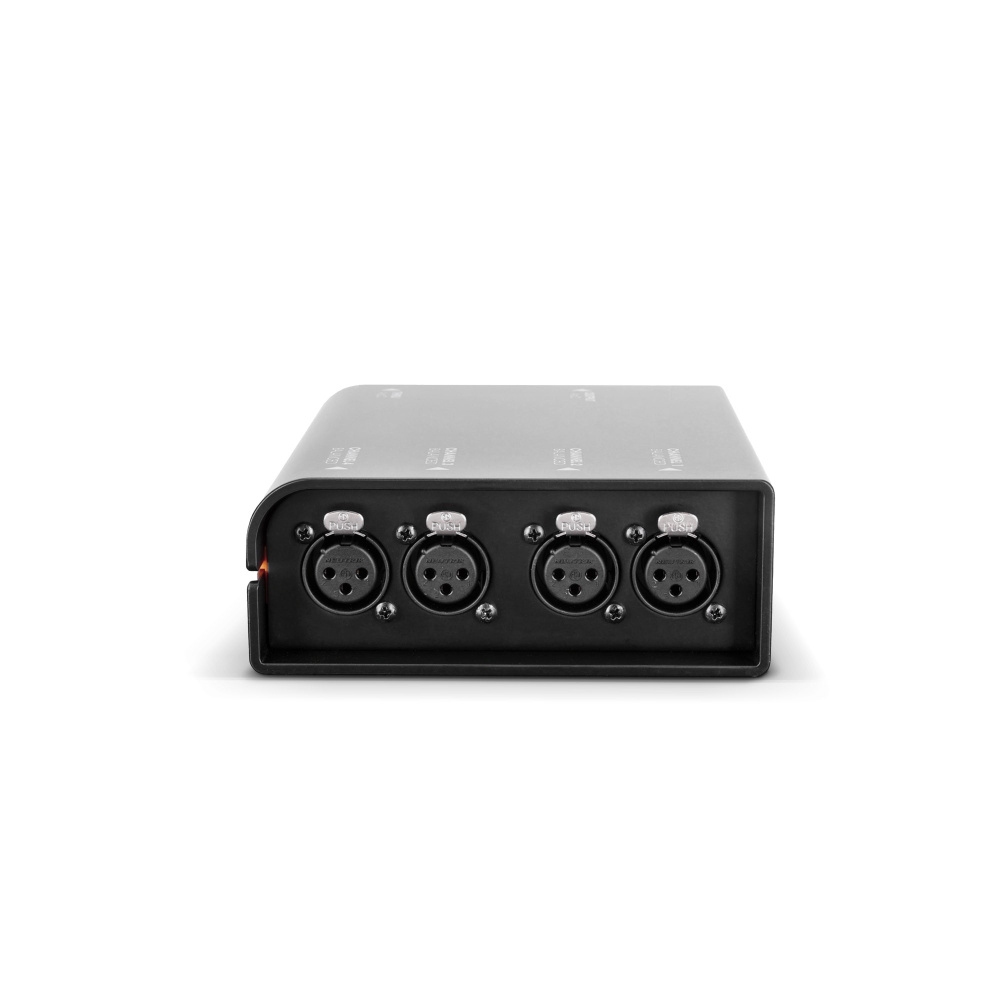

Palmer AoC Box XLRf

De AOC B XLR F is een multicore box die de stabiele overdracht van 4 aparte analoge en gebalanceerde audiosignalen of 8 digitale AES3 signalen via een netwerk kabel (niet inbegrepen) mogelijk maakt. Om het risico van aardlussen te verminderen, beschikt de etherCON-verbinding over een schakelaar voor het aardingsoffen. Daarnaast maakt een secundaire etherCON THRU-verbinding – die parallel is aangesloten – de overdracht van signalen naar externe apparaten mogelijk. Beide etherCON-verbindingen zijn beveiligd tegen ontgrendelen om te voorkomen dat de kabel per ongeluk wordt losgekoppeld.

Bovenop audiosignalen maakt de AOC B XLR F de overdracht van DMX- of MIDI-besturingssignalen mogelijk, evenals 48-volt fantoomvoeding, via één enkele standaard Ethernet-kabel. Deze veelzijdigheid maakt het flexibel inzetbaar voor verschillende toepassingen, of het nu gaat om live concerten, studio-opnamen, persconferenties of andere producties.

De AOC B XLR F beschikt over hoogwaardige Neutrik-componenten en een robuuste aluminium-stalen behuizing, die zorgt voor betrouwbare signaaloverdracht en duurzaamheid in professionele omgevingen. Het eenvoudige, hoogwaardige ontwerp verbetert ook de visuele aantrekkingskracht van elke opstelling.

Al deze factoren maken de AOC B XLR F een betrouwbaar en duurzaam hulpmiddel dat een betaalbaar en flexibel alternatief biedt voor conventionele 4-kanaals multicorekabels zonder concessies te doen aan de audiokwaliteit – zoals je altijd van Palmer mag verwachten.

Specificaties

• Producttype: Aluminium, Audio over Cat-adapter, Staal
• Aantal ingangen: 4
• Type ingang: Gebalanceerd
• Ingangsconnector: RJ45
• Aantal uitgangen: 4
• Type uitgang: Gebalanceerd
• Uitgangsconnector: XLR 3-pins vrouwelijk
• Aantal LINK-uitgangen: 4 (via RJ45 THRU)
• Aardingsoffen-schakelaar: Ja (voor RJ45 THRU)
• Materiaal: Aluminium, Staal
• Breedte: 140 mm
• Diepte: 128 mm
• Hoogte: 50 mm
• Gewicht: 0,5 kg
• Werkingstemperatuur: -20 - 70 °C
• Luchtvochtigheid: < 80 % (niet condenserend)

Audio

• Max. invoerniveau (< 1% THD, 1 kHz): +32 dBu
• Frequentiebereik: 0 Hz - 20 kHz
• THD (1 kHz, +4 dBu, unity, ongeweeg): < 0,0005 %

RJ45 Pin-layout (AES72 Type 5E, gebalanceerd bedraad, even = +)

• Pin 1: Kanaal 3 -
• Pin 2: Kanaal 3 +
• Pin 3: Kanaal 4 -
• Pin 4: Kanaal 1 +
• Pin 5: Kanaal 1 -
• Pin 6: Kanaal 4 +
• Pin 7: Kanaal 2 -
• Pin 8: Kanaal 2 +
