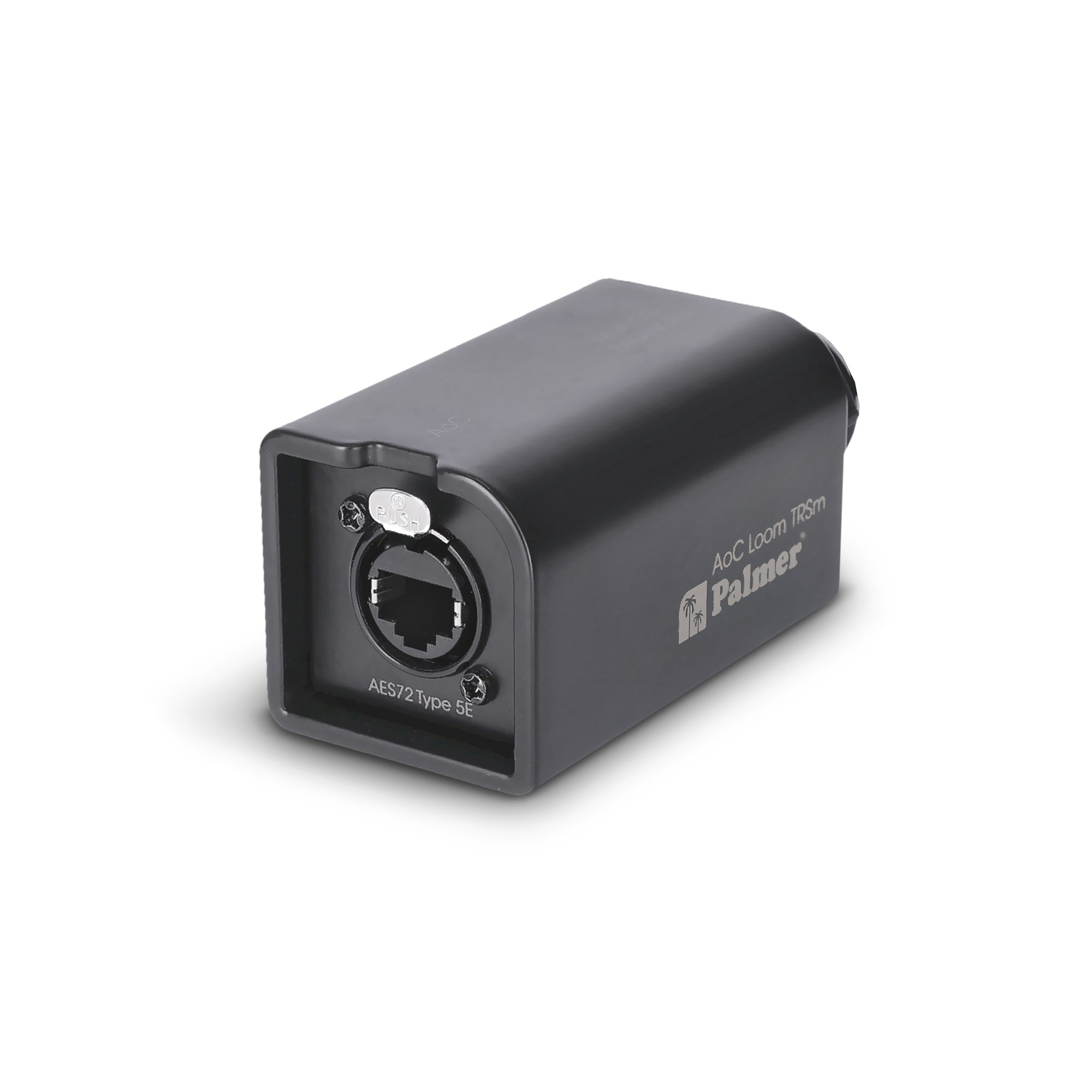

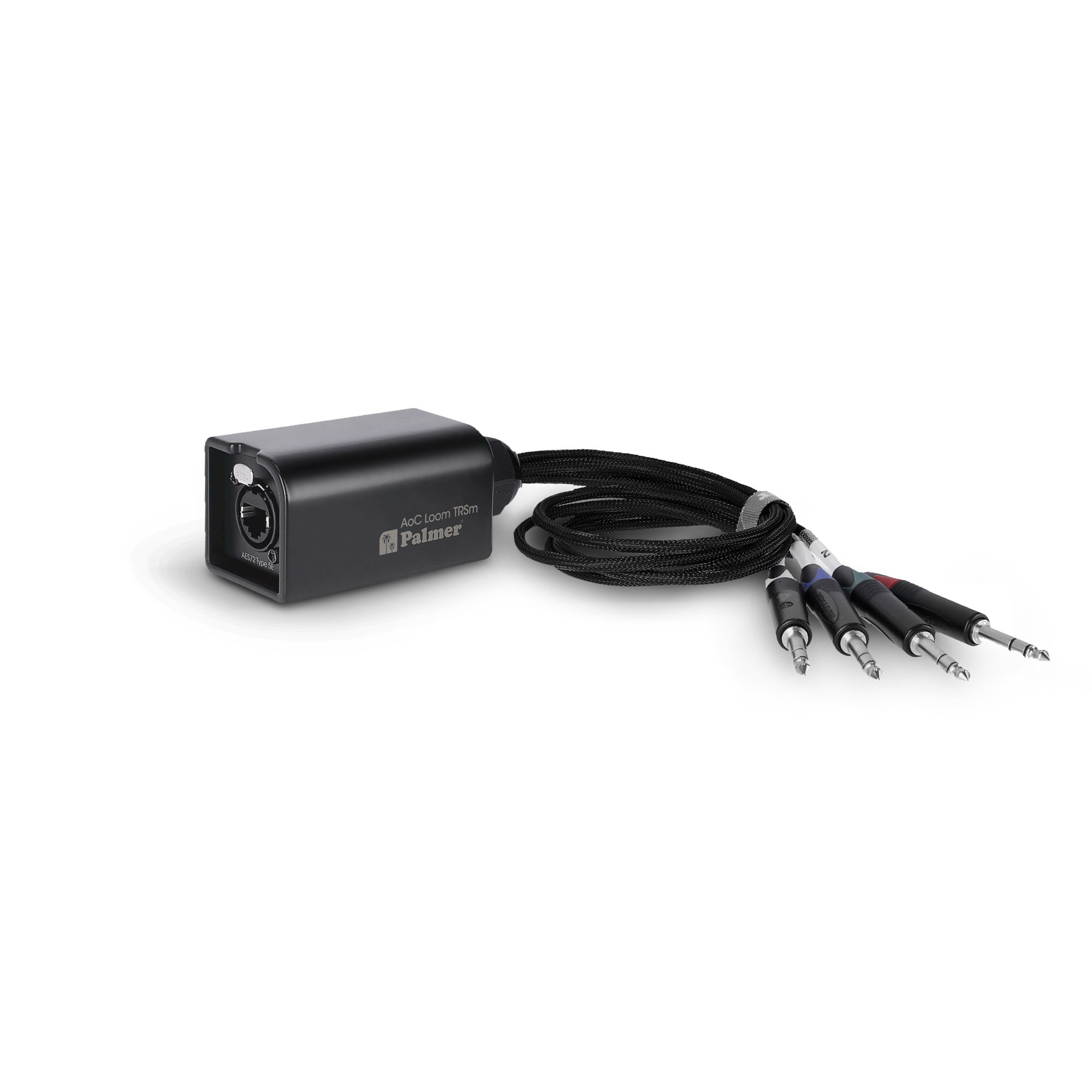

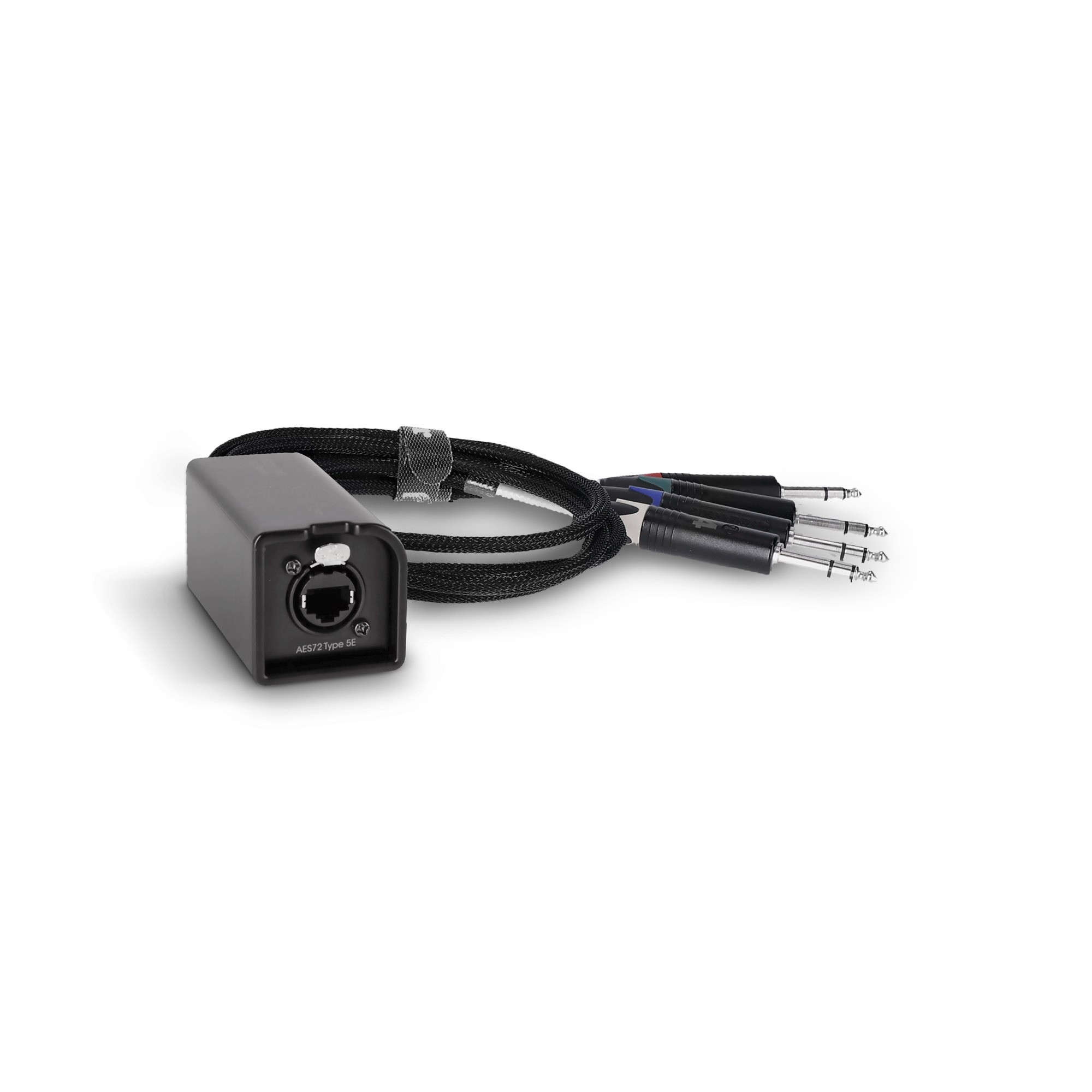

Palmer AoC Loom TRSm

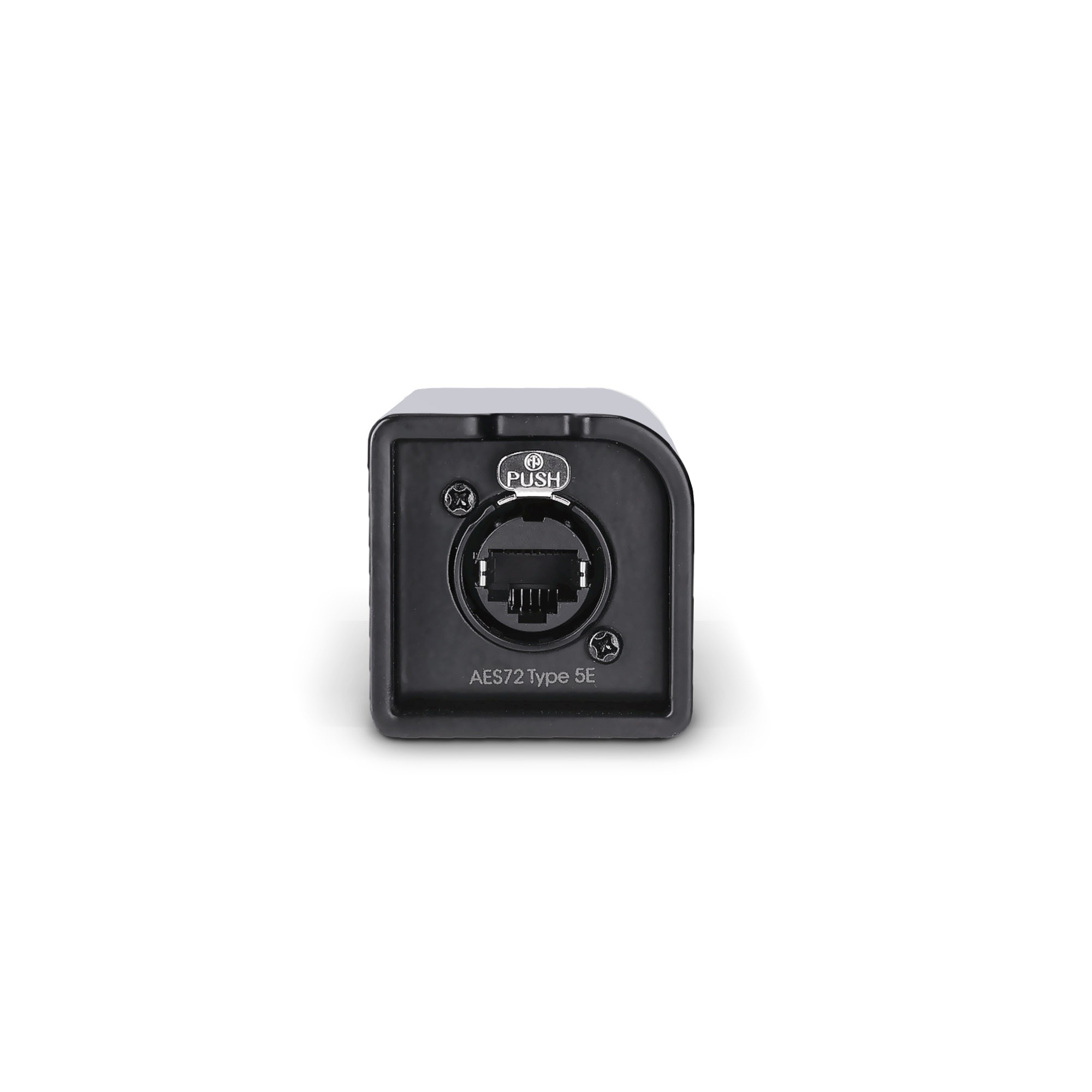

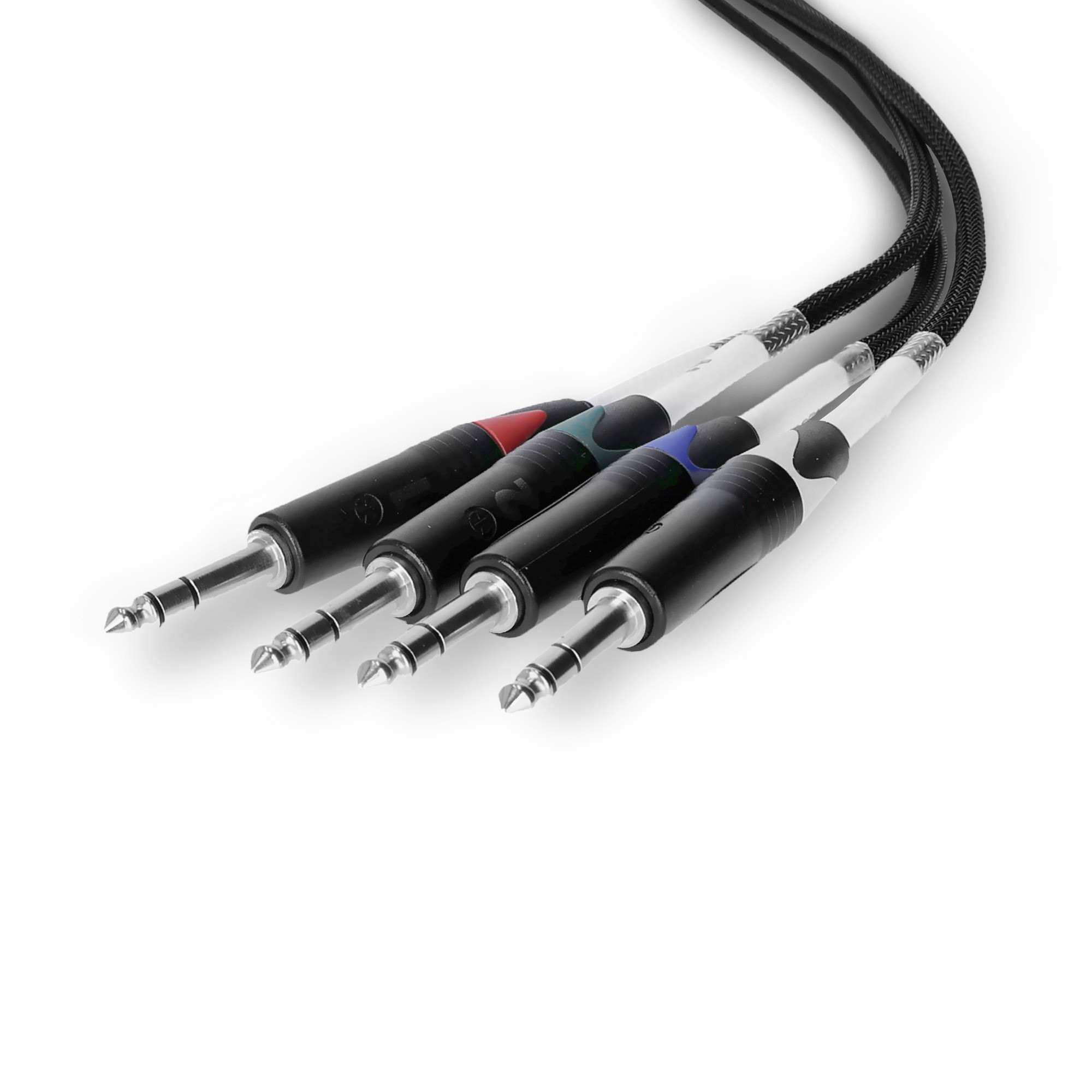

De P AOC L TRS M is een multicore adapterkabel die de stabiele overdracht van 4 aparte analoge en gebalanceerde audiosignalen via een netwerk kabel (niet inbegrepen) mogelijk maakt. De 6,3 mm TRS-jacks zijn genummerd en gekleurd voor eenvoudige identificatie. De etherCON-verbinding is beveiligd tegen ontgrendelen om te voorkomen dat de kabel per ongeluk losraakt.

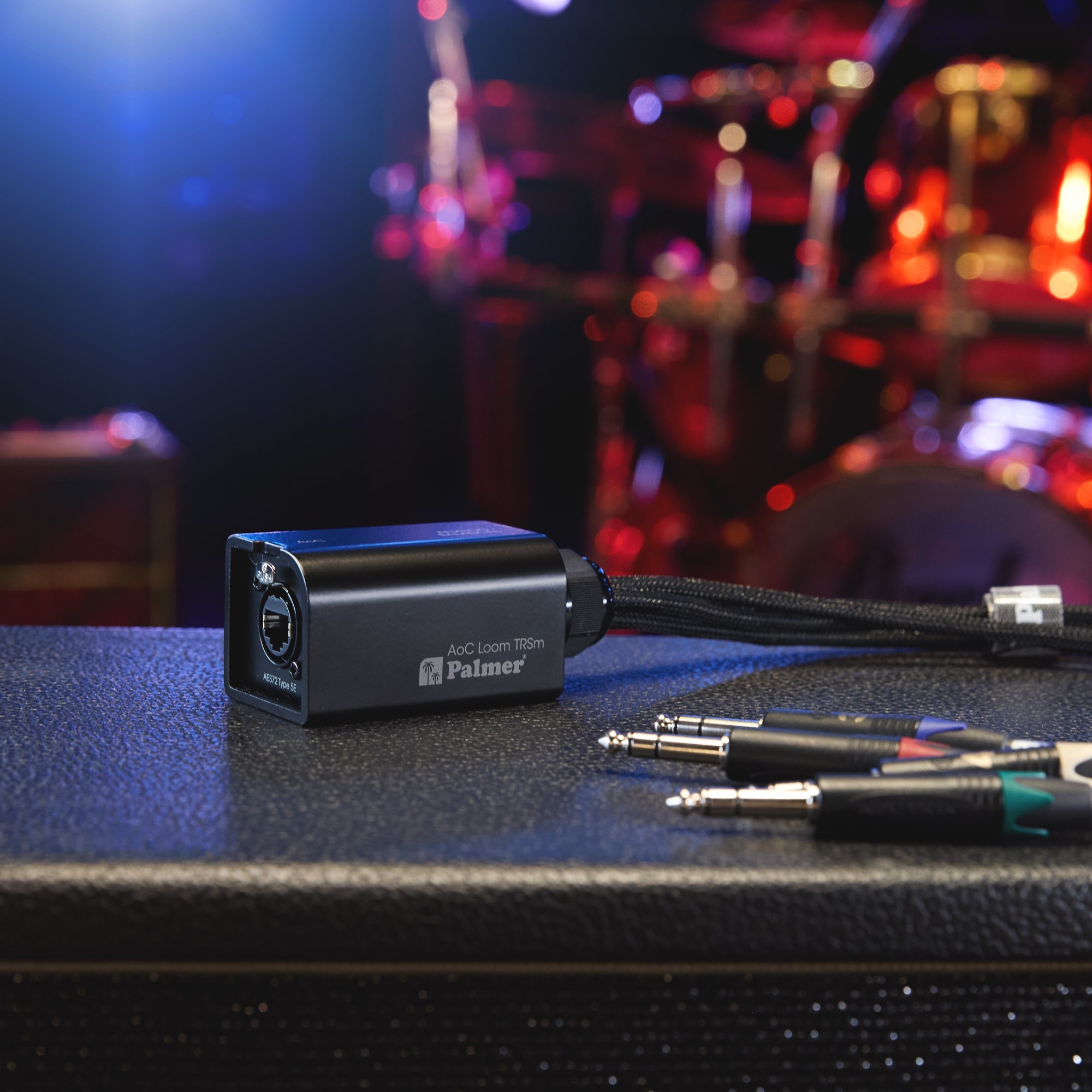

Audio wordt overgedragen via een enkele, standaard Ethernet-kabel, waardoor de P AOC L TRS M flexibel kan worden gebruikt voor verschillende toepassingen, of het nu gaat om live concerten, studio-opnamen, persconferenties of andere producties.

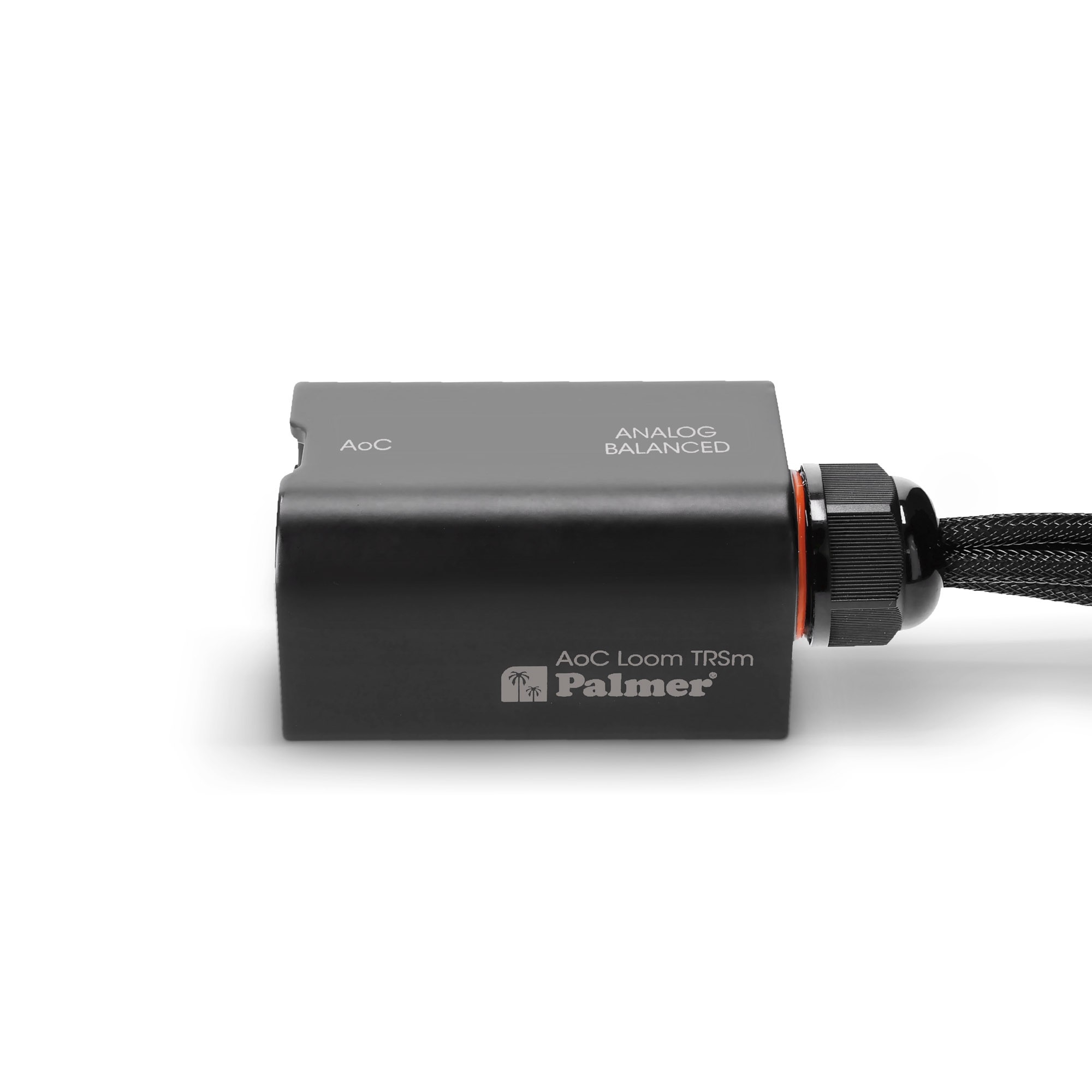

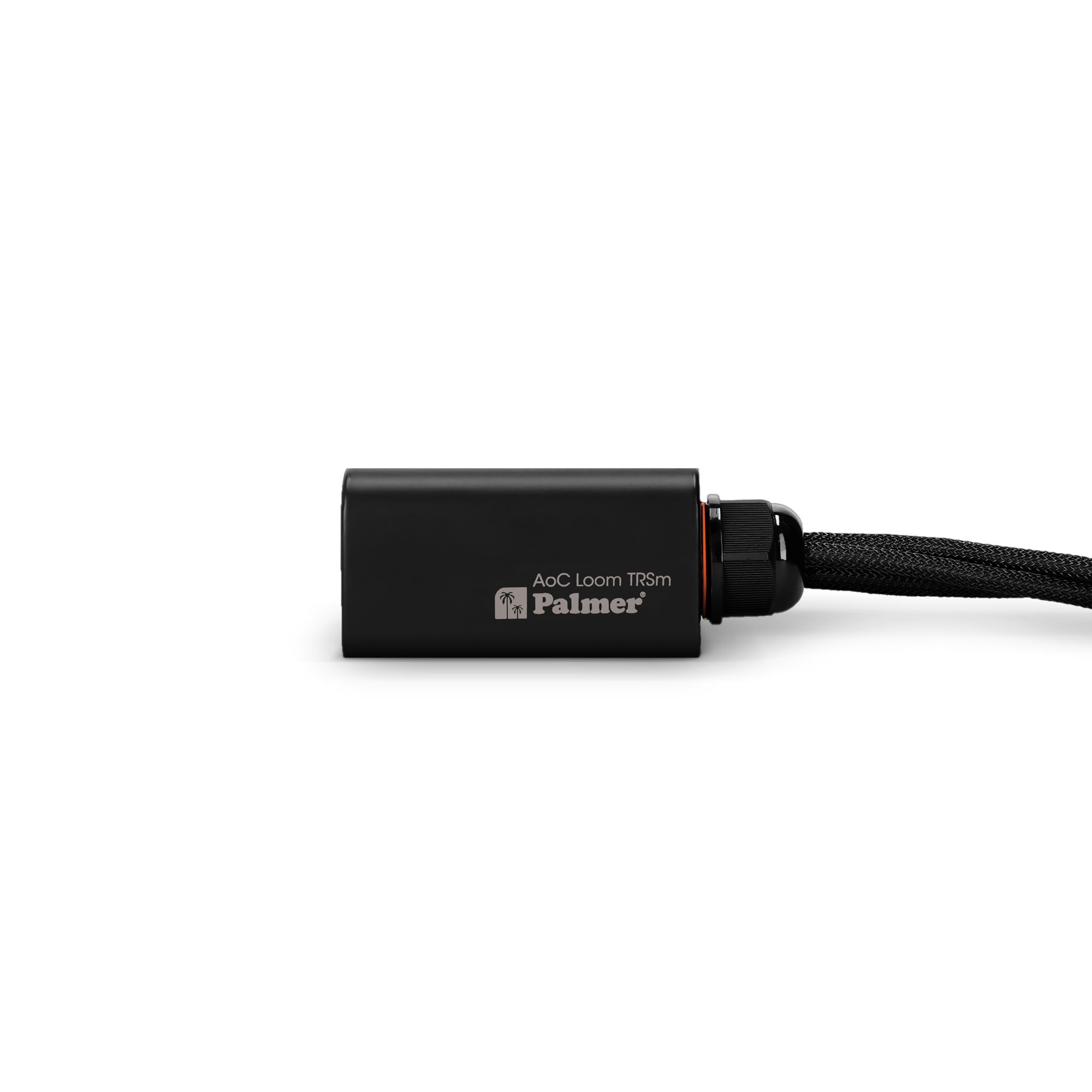

De P AOC L TRS M beschikt over hoogwaardige Neutrik-componenten, een robuuste aluminium-stalen behuizing en stevige mesh-kabels met een 50 cm splice, wat zorgt voor betrouwbare signaaloverdracht en duurzaamheid in professionele omgevingen. Het eenvoudige, hoogwaardige ontwerp verbetert ook de visuele aantrekkingskracht van elke opstelling.

Al deze factoren maken de P AOC L TRS M een betrouwbaar en duurzaam hulpmiddel dat een betaalbaar en flexibel alternatief biedt voor conventionele 4-kanaals multicorekabels zonder concessies te doen aan de audiokwaliteit – zoals je altijd van Palmer mag verwachten.

Specificaties

• Producttype: Audio over Cat-adapter
• Aantal ingangen: 4
• Type ingang: Gebalanceerd
• Ingangsconnector: RJ45
• Aantal uitgangen: 4
• Type uitgang: Gebalanceerd
• Uitgangsconnector: 6,35 mm TRS stereo jack
• Materiaal: Aluminium, Staal
• Kabel lengte: 0,5 m
• Breedte: 80 mm
• Diepte: 45 mm
• Hoogte: 45 mm
• Gewicht: 0,35 kg
• Werkingstemperatuur: -20 - 70 °C
• Luchtvochtigheid: > 80 % (niet condenserend)

Audio

• Max. invoerniveau (< 1% THD, 1 kHz): +32 dBu
• Frequentiebereik: 0 Hz - 20 kHz
• THD (1 kHz, +4 dBu, unity, ongeweeg): < 0,0005 %

RJ45 Pin-layout (AES72 Type 5E, gebalanceerd bedraad, even = +)

• Pin 1: Kanaal 3 -
• Pin 2: Kanaal 3 +
• Pin 3: Kanaal 4 -
• Pin 4: Kanaal 1 +
• Pin 5: Kanaal 1 -
• Pin 6: Kanaal 4 +
• Pin 7: Kanaal 2 -
• Pin 8: Kanaal 2 +

Kanaalkleurcode

• Kanaal 1: Rood
• Kanaal 2: Groen
• Kanaal 3: Blauw
• Kanaal 4: Wit
