Palmer AoC Loom XLRf

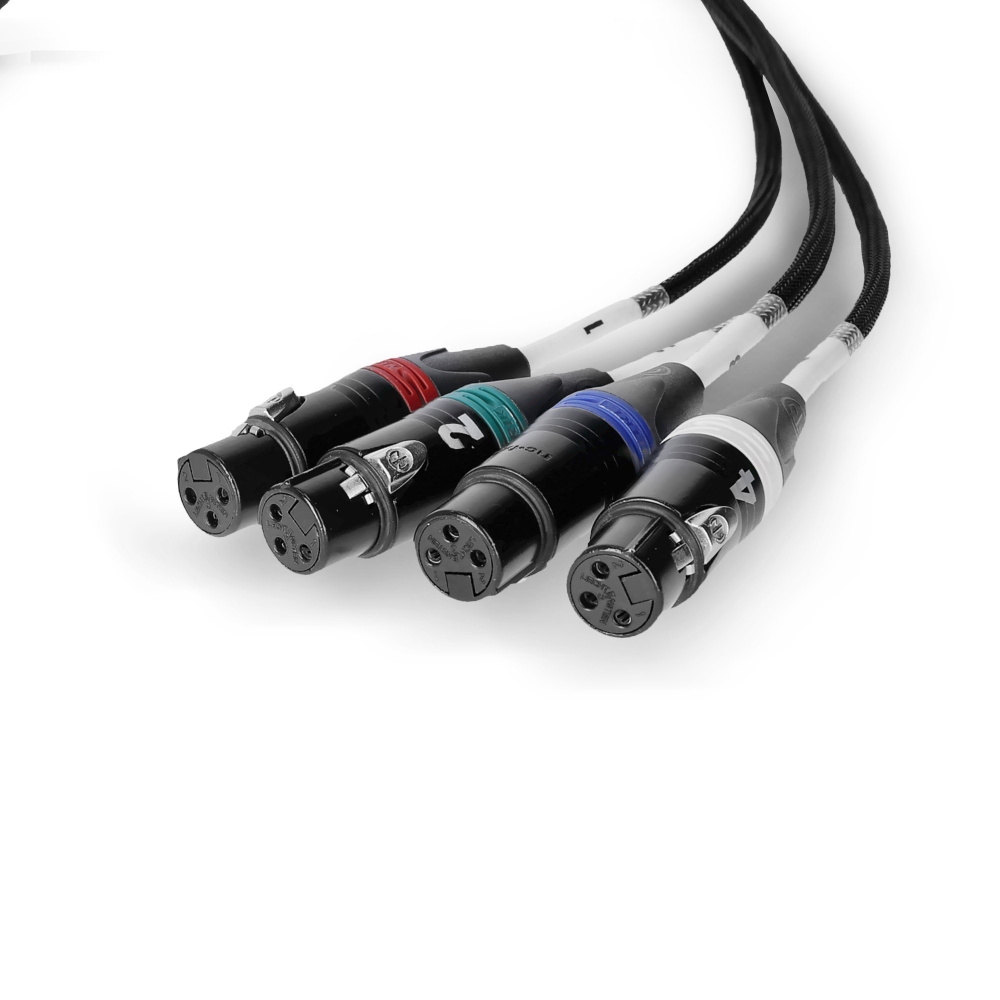

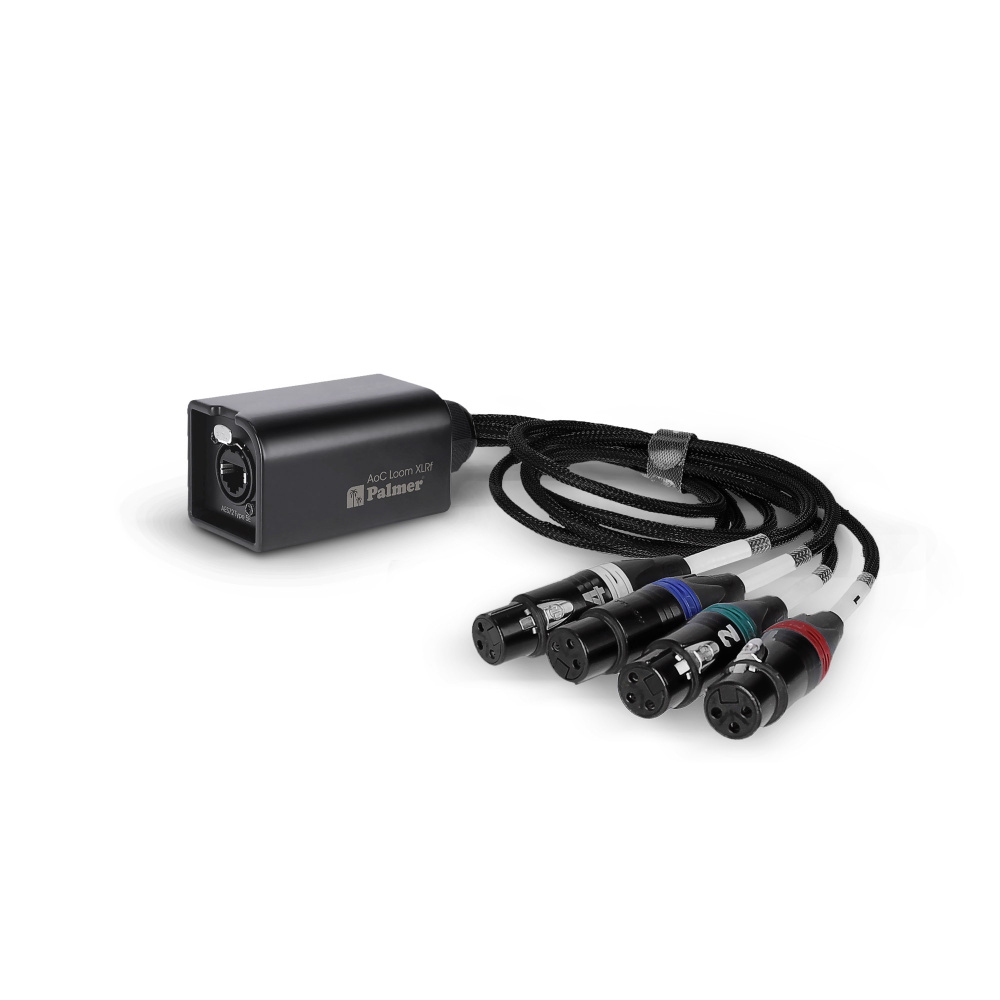

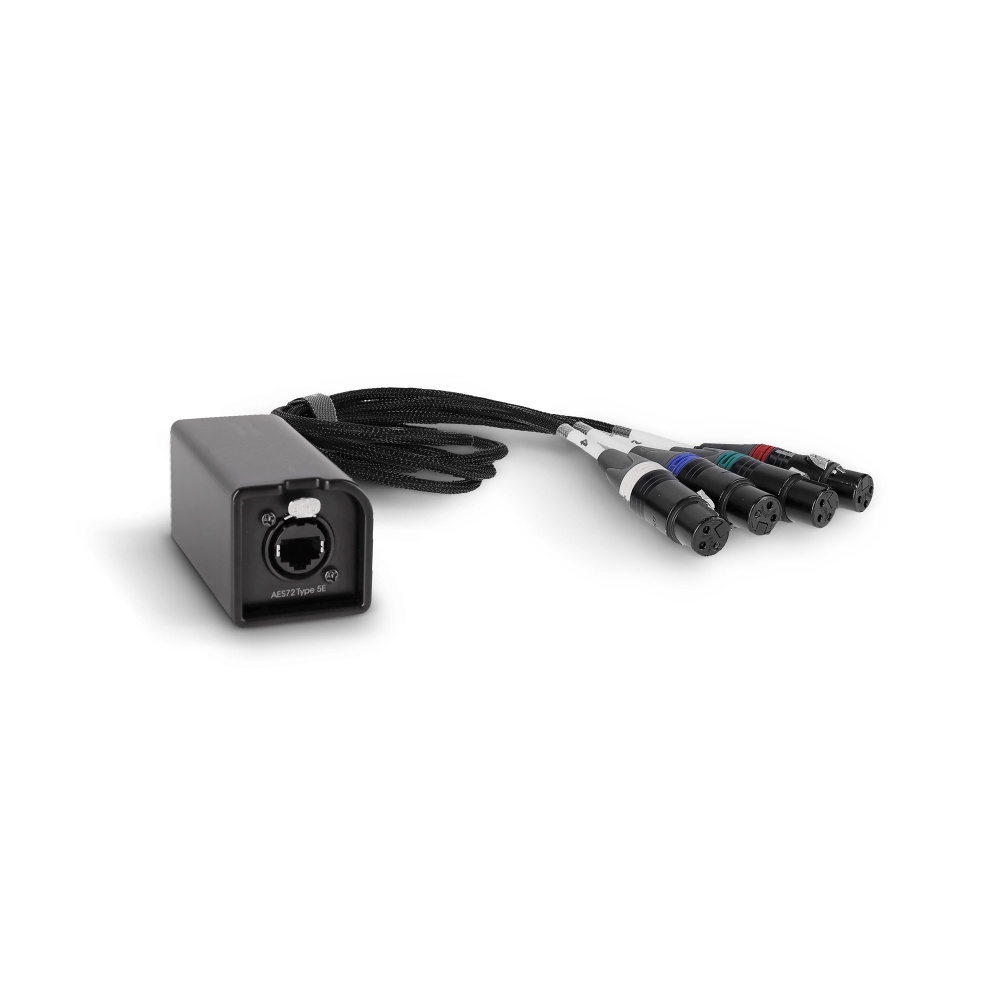

De P AOC L XLR F is een multicore adapterkabel die de stabiele overdracht van 4 aparte analoge en gebalanceerde audiosignalen of 8 digitale AES3 signalen via een netwerk kabel (niet inbegrepen) mogelijk maakt. De vrouwelijke XLR-pluggen zijn genummerd en gekleurd voor eenvoudige identificatie. De etherCON-verbinding is beveiligd tegen ontgrendelen om te voorkomen dat de kabel per ongeluk losraakt.

Bovenop audiosignalen maakt de P AOC L XLR F de overdracht van DMX- of MIDI-besturingssignalen mogelijk, evenals 48-volt fantoomvoeding, via één enkele standaard Ethernet-kabel. Deze veelzijdigheid maakt het flexibel inzetbaar voor verschillende toepassingen, of het nu gaat om live concerten, studio-opnamen, persconferenties of andere producties.

De P AOC L XLR F beschikt over hoogwaardige Neutrik-componenten, een robuuste aluminium-stalen behuizing en stevige mesh-kabels met een 50 cm splice, wat zorgt voor betrouwbare signaaloverdracht en duurzaamheid in professionele omgevingen. Het eenvoudige, hoogwaardige ontwerp verbetert ook de visuele aantrekkingskracht van elke opstelling.

Al deze factoren maken de P AOC L XLR F een betrouwbaar en duurzaam hulpmiddel dat een betaalbaar en flexibel alternatief biedt voor conventionele 4-kanaals multicorekabels zonder concessies te doen aan de audiokwaliteit – zoals je altijd van Palmer mag verwachten.

Specificaties

• Producttype: Audio over Cat-adapter
• Aantal ingangen: 4
• Type ingang: Gebalanceerd
• Ingangsconnector: RJ45
• Aantal uitgangen: 4
• Type uitgang: Gebalanceerd
• Uitgangsconnector: XLR vrouwelijk

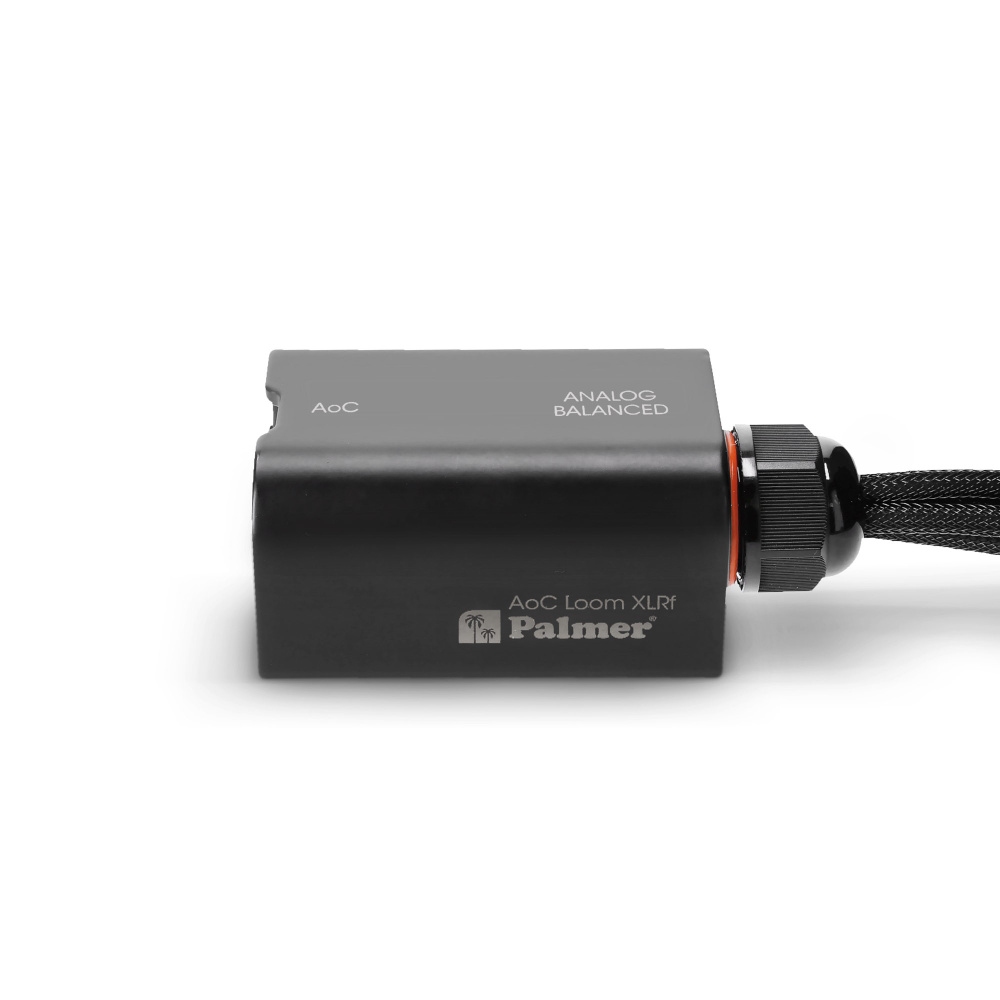

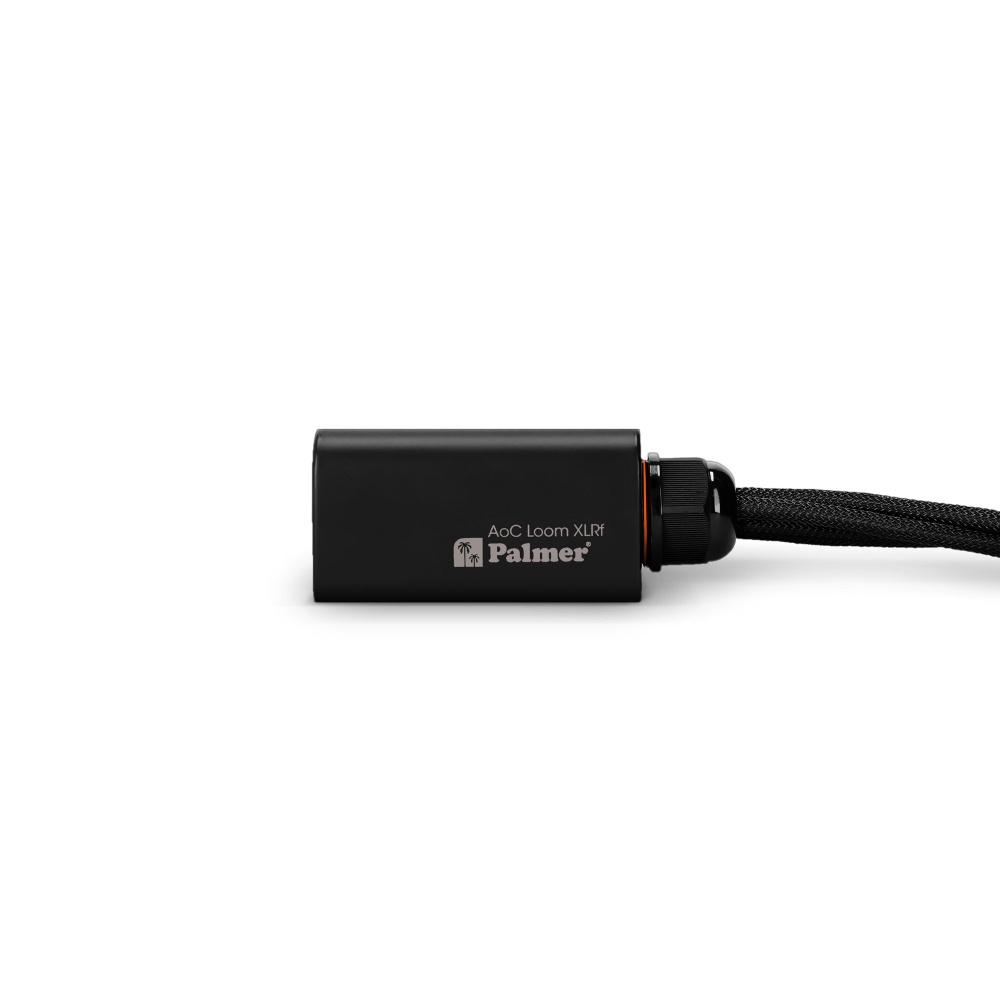

• Materiaal: Aluminium, Staal
• Kabel lengte: 0,5 m
• Breedte: 80 mm
• Diepte: 45 mm
• Hoogte: 45 mm
• Gewicht: 0,39 kg
• Werkingstemperatuur: -20 - 70 °C
• Luchtvochtigheid: < 80 % (niet condenserend)

Audio

• Max. invoerniveau (< 1% THD, 1 kHz): +32 dBu
• Frequentiebereik: 0 Hz - 20 kHz
• THD (1 kHz, +4 dBu, unity, ongeweeg): < 0,0005 %

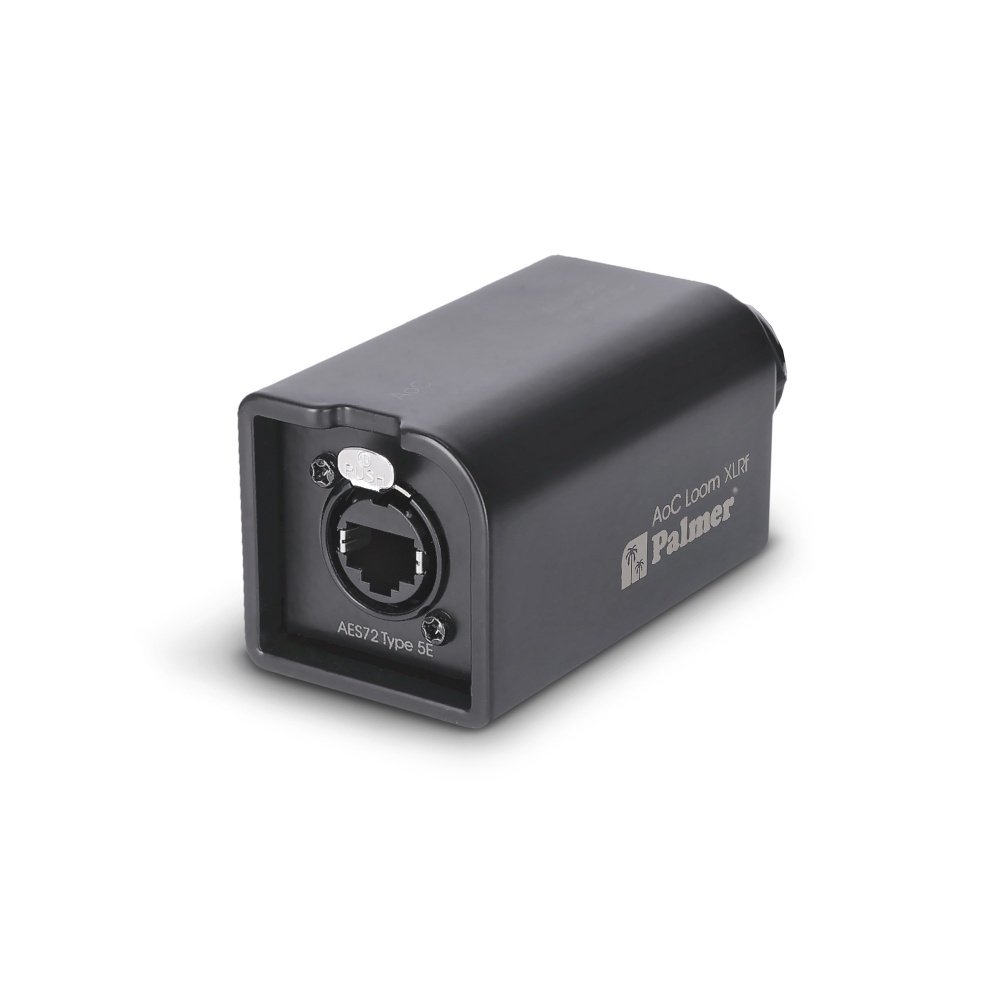

RJ45 Pin-layout (AES72 Type 5E, gebalanceerd bedraad, even = +)

• Pin 1: Kanaal 3 -
• Pin 2: Kanaal 3 +
• Pin 3: Kanaal 4 -
• Pin 4: Kanaal 1 +
• Pin 5: Kanaal 1 -
• Pin 6: Kanaal 4 +
• Pin 7: Kanaal 2 -
• Pin 8: Kanaal 2 +

Kanaalkleurcode

• Kanaal 1: Rood
• Kanaal 2: Groen
• Kanaal 3: Blauw
• Kanaal 4: Wit
