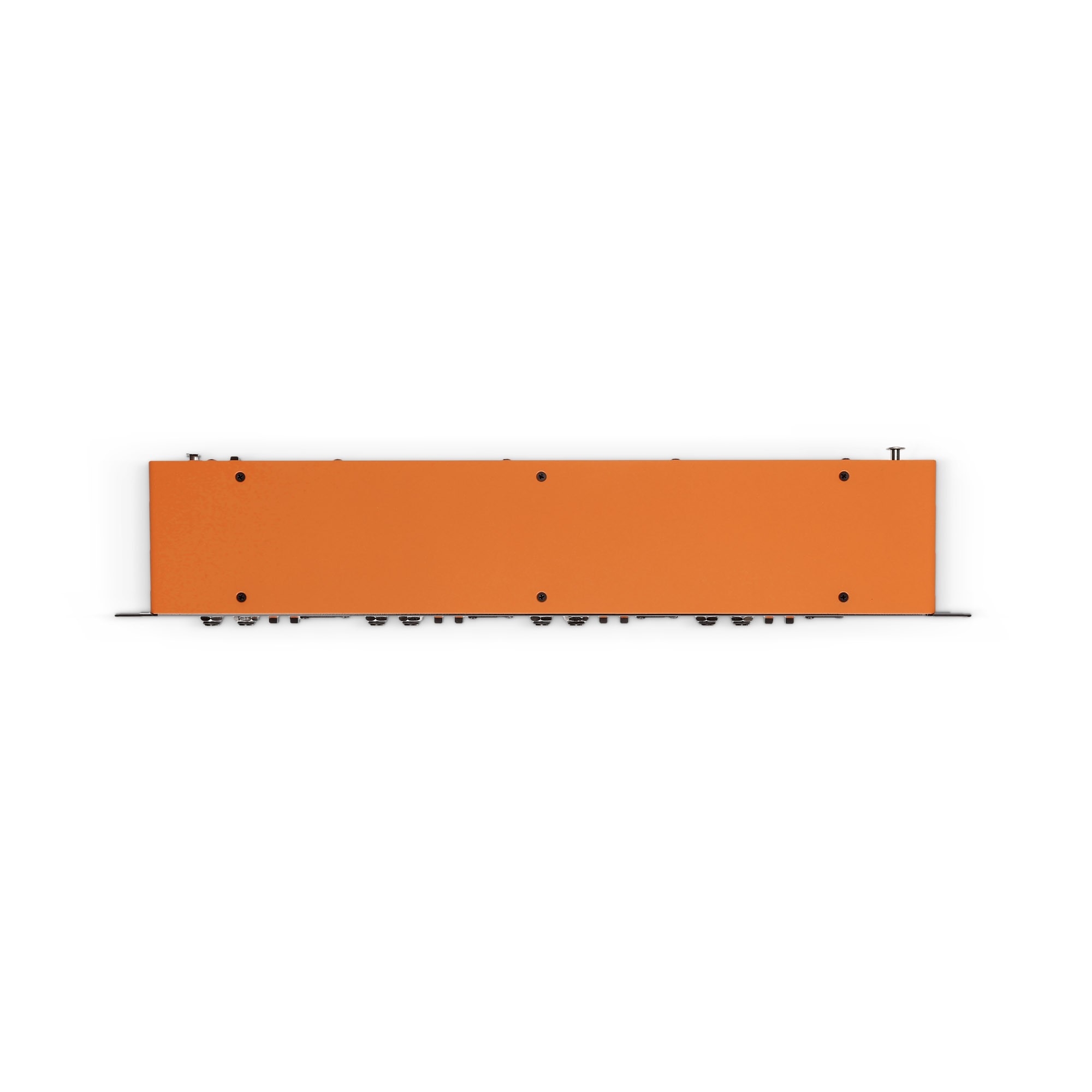

Palmer BRIDGE 4A+

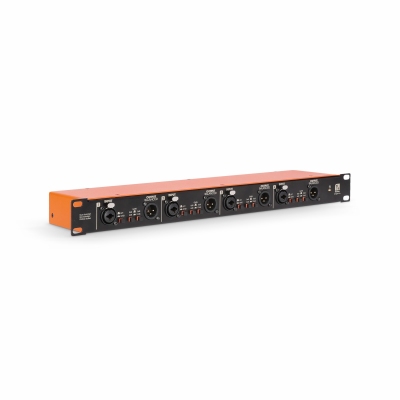

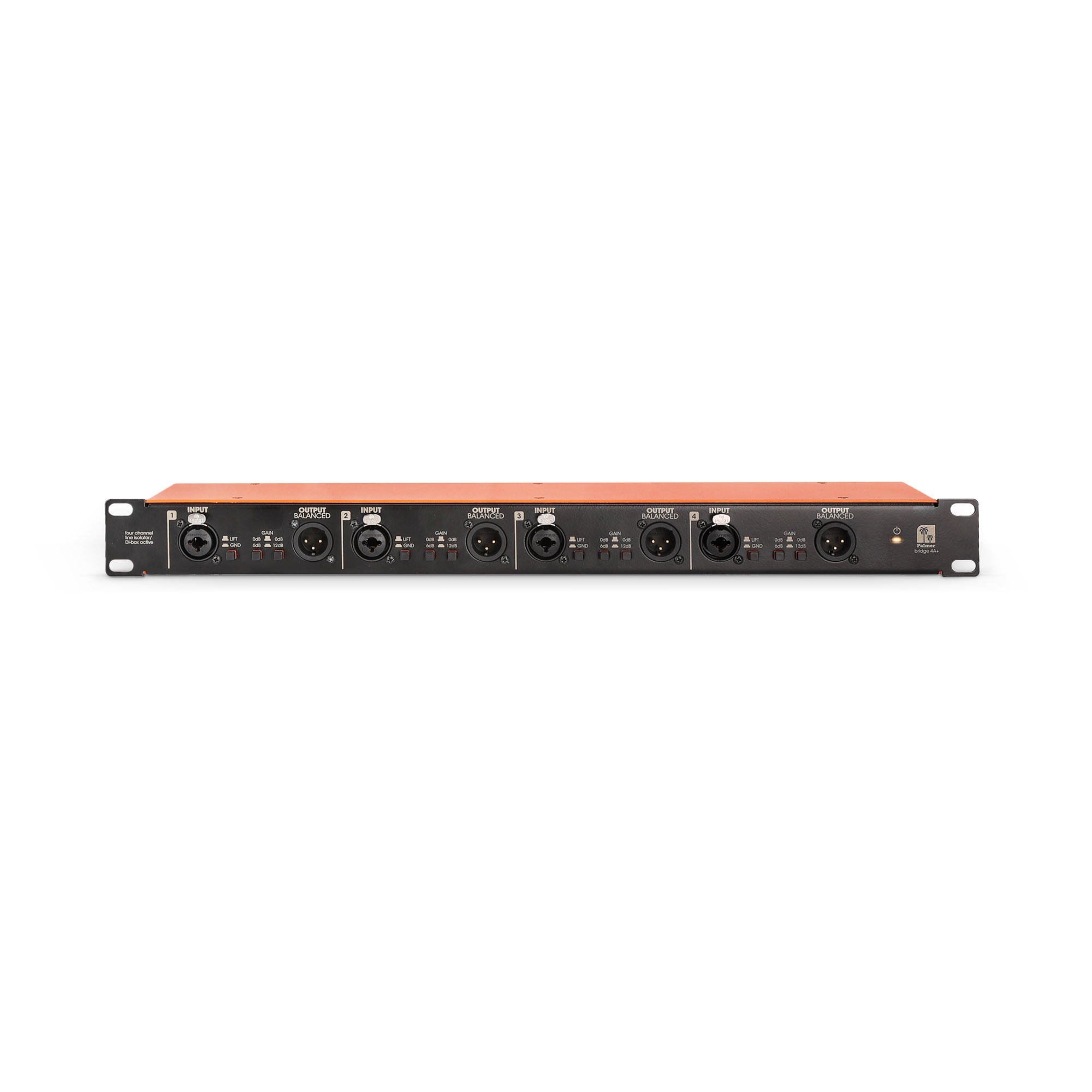

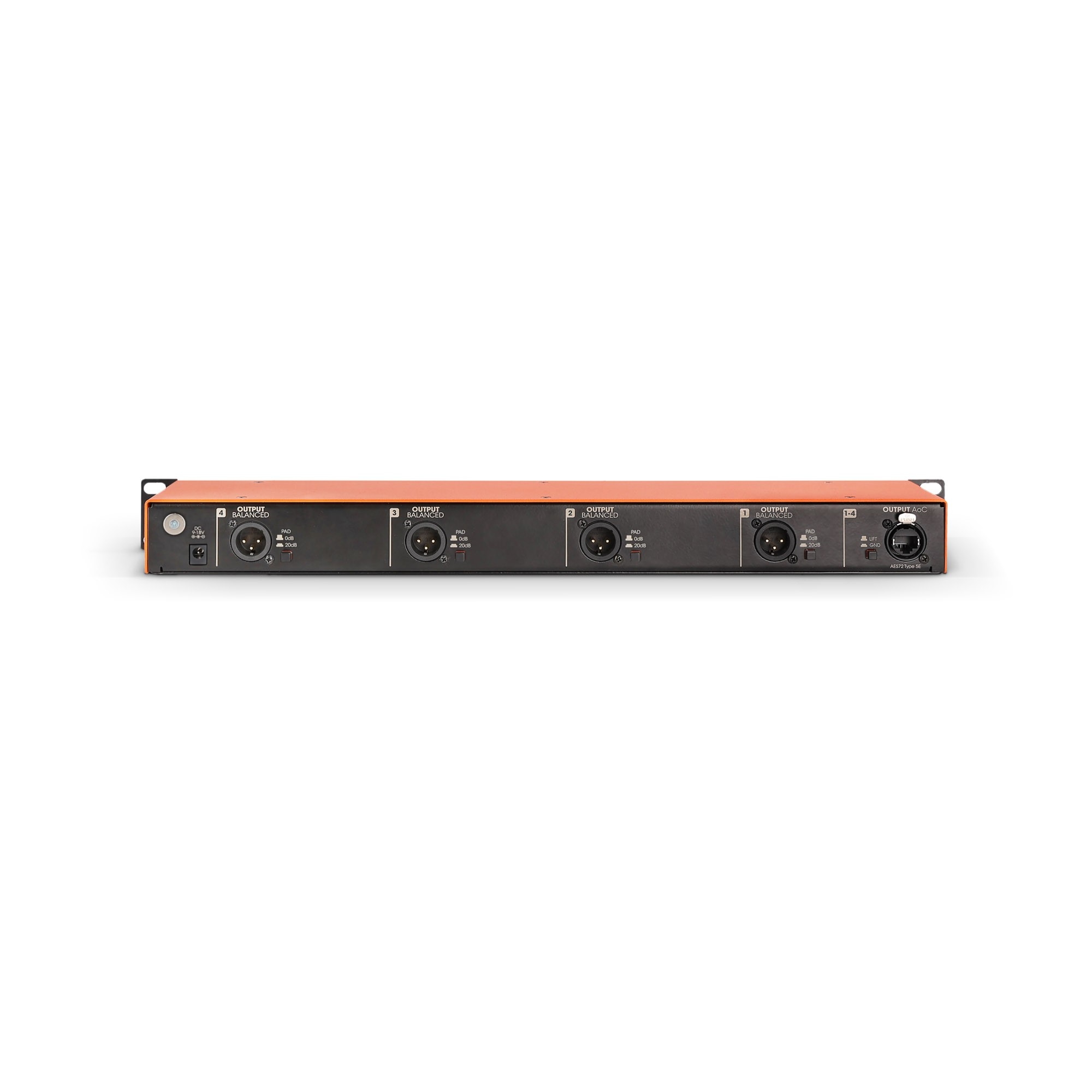

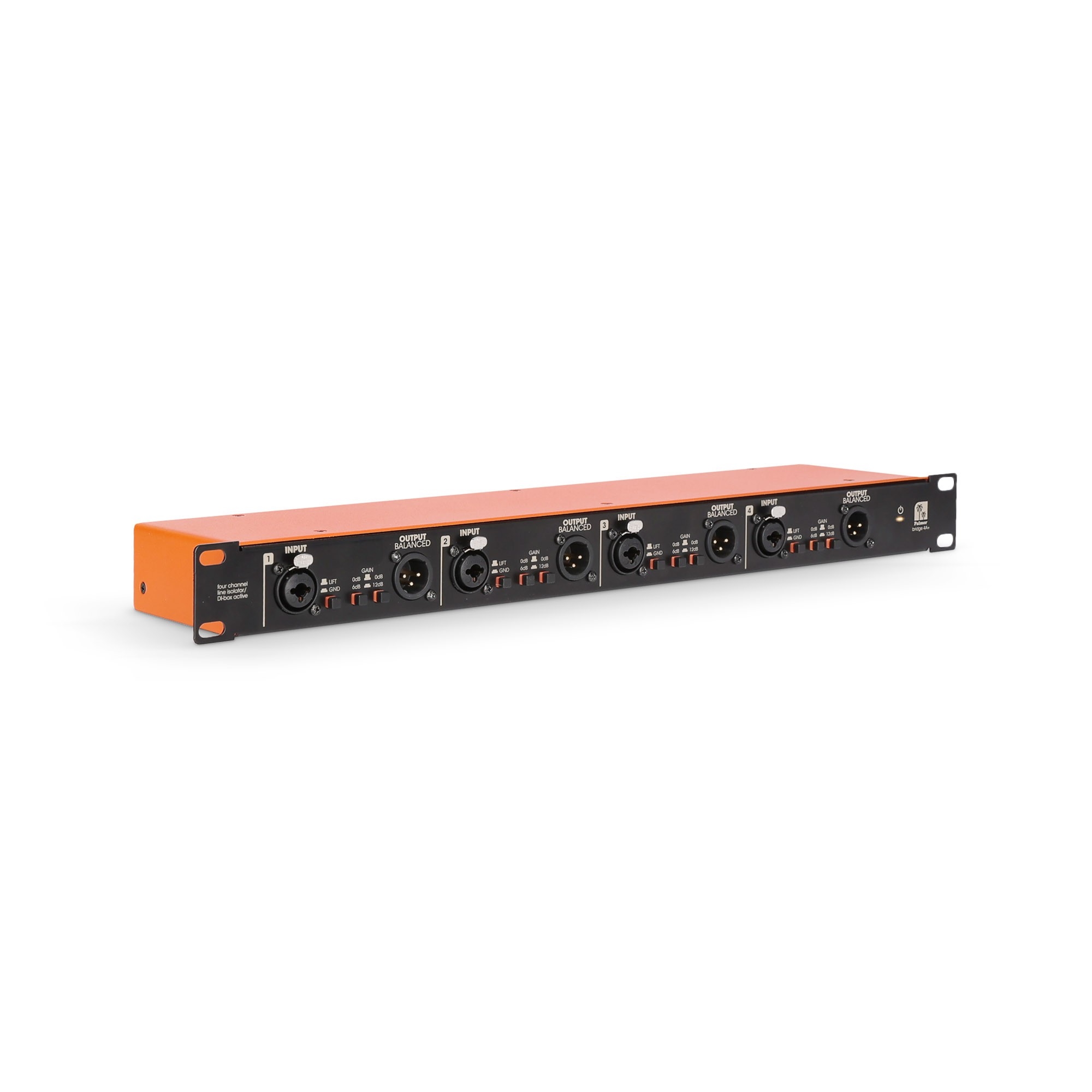

De BRIDGE 4A+ is een multifunctioneel apparaat: elk van de vier kanalen kan onafhankelijk worden gebruikt als een actieve DI-box, een lijnisolatiebox of een booster. De combo-ingang accepteert zowel ongebalanceerde als gebalanceerde signalen. De uitgangen zijn per kanaal uitgevoerd als twee transformator-gebalanceerde XLR-aansluitingen (één aan de voorzijde en één aan de achterzijde).

Dankzij de galvanische isolatie via transformator worden bromlussen geëlimineerd. De ground-lift-schakelaar kan daarnaast ruis en interferentie verwijderen die kunnen optreden bij reeds gebalanceerde ingangssignalen. De Palmer BRIDGE 4A+ elimineert betrouwbaar elke brom en balanceert het signaal bij aansluiting van ongebalanceerde apparatuur.

Indien nodig kan het signaalniveau in drie stappen worden verhoogd met 6 dB, 12 dB of 18 dB. De Audio over Cat-uitgang maakt het mogelijk om de signalen van alle 4 kanalen via één enkele Cat-kabel door te sturen, wat materiaal, ruimte en tijd bespaart.

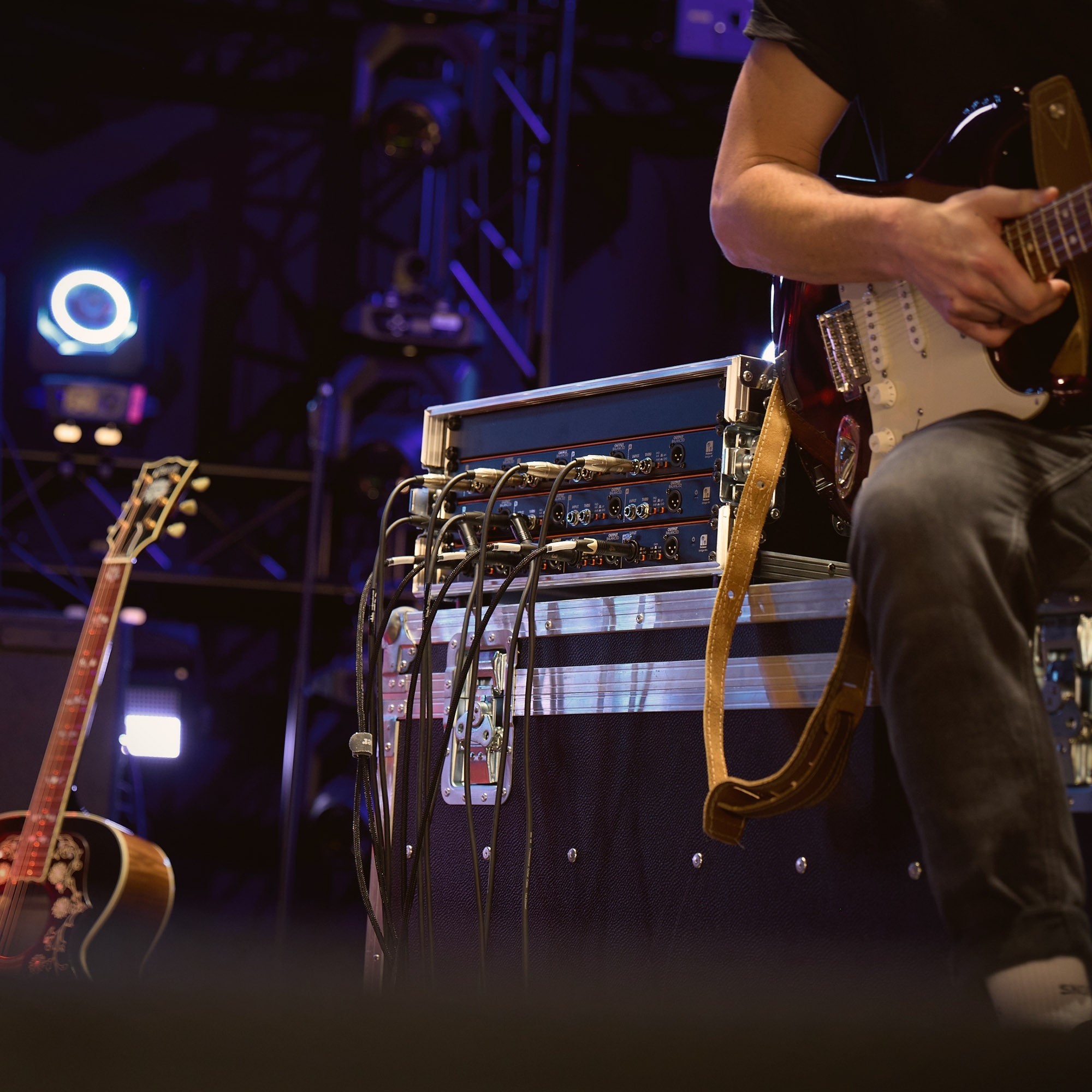

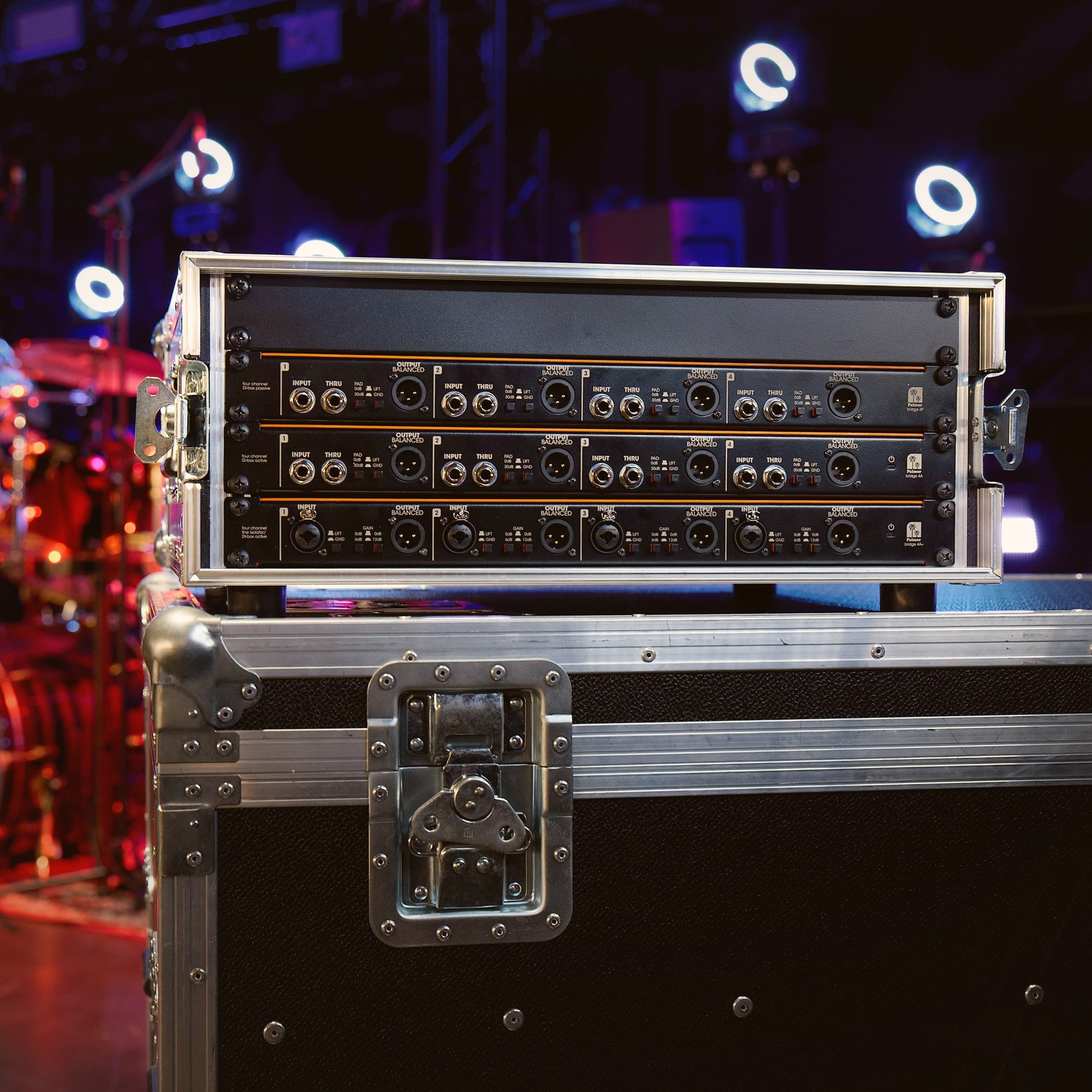

De BRIDGE 4A+ lijnisolatiebox is een universele oplossing voor het elimineren van aardlussen. Of het nu thuis is, bij lezingen, in de oefenruimte, op het podium, in clubs of bij grote evenementen – de Palmer BRIDGE 4A+ zorgt overal voor een storingsvrij geluid.

Specificaties

• Producttype: DI-boxen, lijnisolatoren
• Type: Actief
• Transformator-geïsoleerd: Ja
• Kanalen: 4
• Ingangen: 4
• Ingangstype: Gebalanceerd / ongebalanceerd
• Ingangsconnectoren: 6.3 mm jack, XLR
• Uitgangen: 4 (+ 4 parallelle XLR-uitgangen + AoC)
• THRU-uitgangen per kanaal: Geen
• Uitgangstype: Gebalanceerd
• Uitgangsconnectoren: RJ45, XLR
• Uitgangsverzwakking (PAD): 0 dB / 20 dB
• Behuizingsmateriaal: Staal
• Breedte: 482 mm (19")
• Diepte: 90 mm
• Hoogte: 44 mm (1U)
• Gewicht: 2.1 kg
• Ground-lift-schakelaar: Ja
• Bedrijfsspanning: 9V - 18V
• Stroomverbruik: 2W
• Extra functies: 6/12/18 dB gain, AoC-uitgang met ground lift, power LED
• Werktemperatuur: -20 - 70°C
• Relatieve luchtvochtigheid: < 80 %, niet-condenserend
• Accessoires (inbegrepen): Externe voeding PW9V

Audio-specificaties

• Max. ingangsvermogen: +10 dBu (20 Hz, < 1% THD) / +16 dBu (1 kHz, < 1% THD)
• Max. uitgangsniveau: +7 dBu (<1% THD, 20 Hz - 20 kHz)
• Frequentierespons: 20 Hz - 20 kHz (±0,2 dB, t.o.v. 1 kHz)
• Ingangsimpedantie: 20 kOhm (1 kHz)
• Uitgangsimpedantie: 84 Ohm (1 kHz)
• THD + N: < 0.0023% (30 Hz, +4 dBu) / < 0.0009% (1 kHz, +4 dBu)
• IMD (SMPTE): < 0.0018% (60 Hz / 7 kHz, 4:1, +4 dBu)
• SNR: 105 dB (+4 dBu, 22 kHz BW)
• Transformatorverhouding: 10:1
