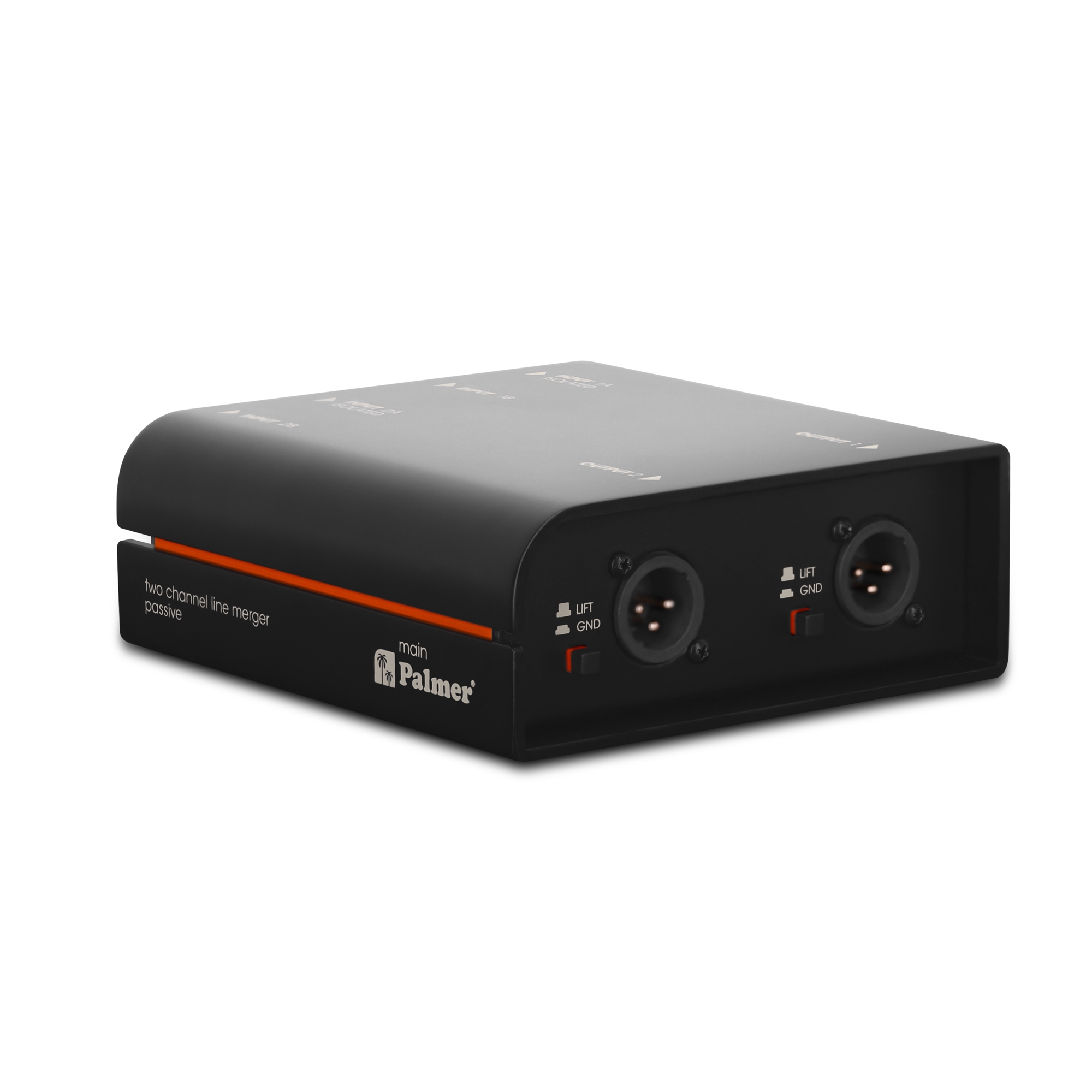

Palmer RIVER main

Het komt soms voor dat twee stereosignalen naar één apparaat moeten worden gestuurd, bijvoorbeeld wanneer twee mengpanelen een stereoversterker moeten aansturen. In de praktijk is dit zelden mogelijk zonder dat er aardlussen ontstaan. De Palmer Main lost dit probleem op door twee stereo-ingangssignalen te mixen via een weerstandsnetwerk, waarbij ingangspaar A galvanisch wordt geïsoleerd door een transformator om aardlussen te voorkomen.

De Palmer Main werkt volledig passief. Dit resulteert in een bijzonder laag ruisniveau en een neutrale klank. Dankzij de grote transformatoren kan hij hoge signaalniveaus tot +20 dBu verwerken zonder vervorming. De transformatoren maken het bovendien mogelijk om ingangspaar A ongebalanceerd aan te sluiten, terwijl het uitgangssignaal gebalanceerd blijft.

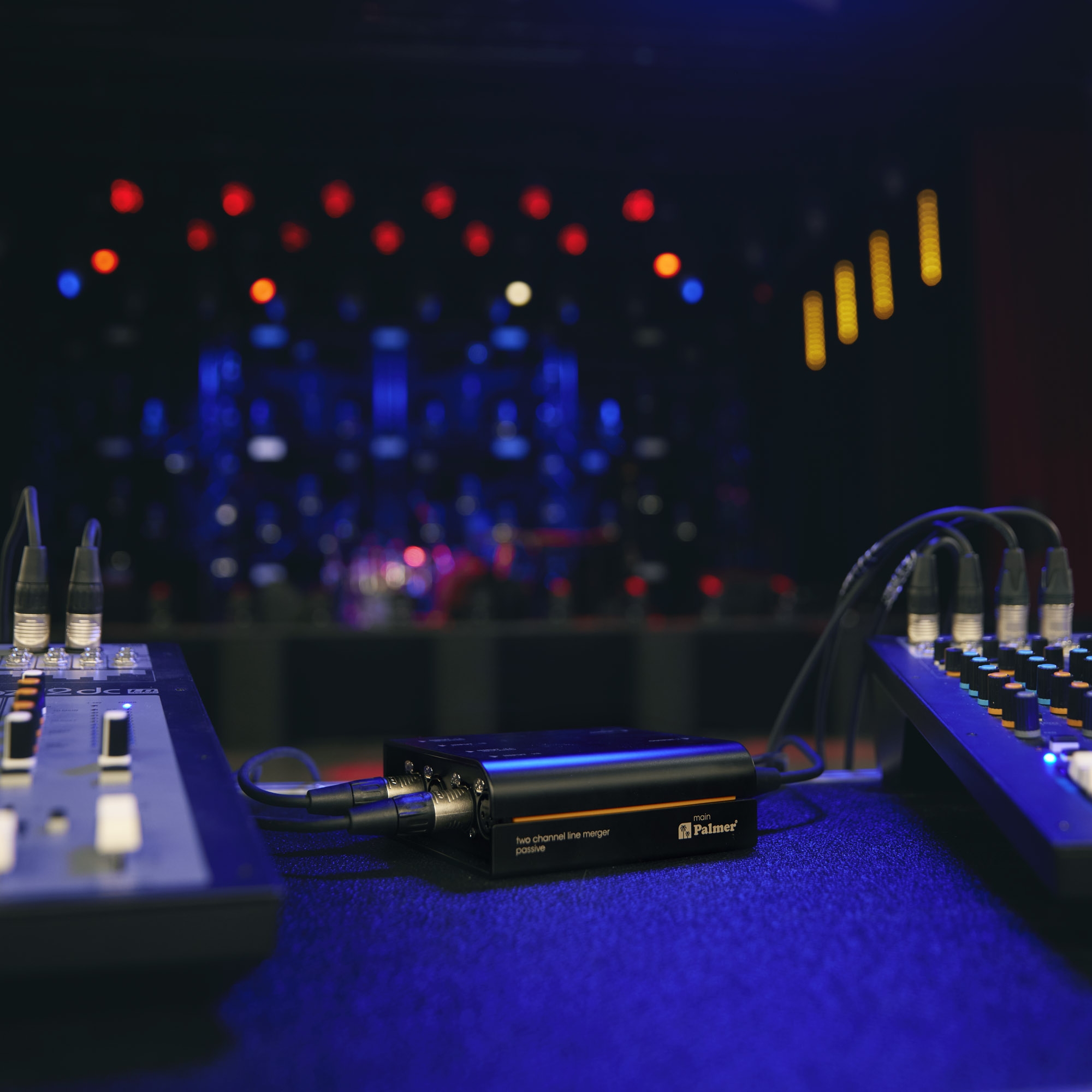

Door de passieve werking zonder stroomvoorziening is de Palmer Main bijzonder betrouwbaar en storingsvrij. De behuizing van aluminium en staal en de XLR-aansluitingen zijn optimaal geschikt voor de ruwe omstandigheden op het podium. De Palmer Main merge box lost typische problemen in de geluidsversterking op de eenvoudigste manier op, zonder concessies te doen aan de geluidskwaliteit.

Specificaties

• Producttype: Line summing unit
• Kanalen: 2
• Type: Passief
• Geïsoleerde transformator: Ja
• Aantal ingangen: 4
• Ingangstype: Gebalanceerd
• Ingangsconnectoren: XLR
• Aantal uitgangen: 2
• Uitgangstype: Gebalanceerd

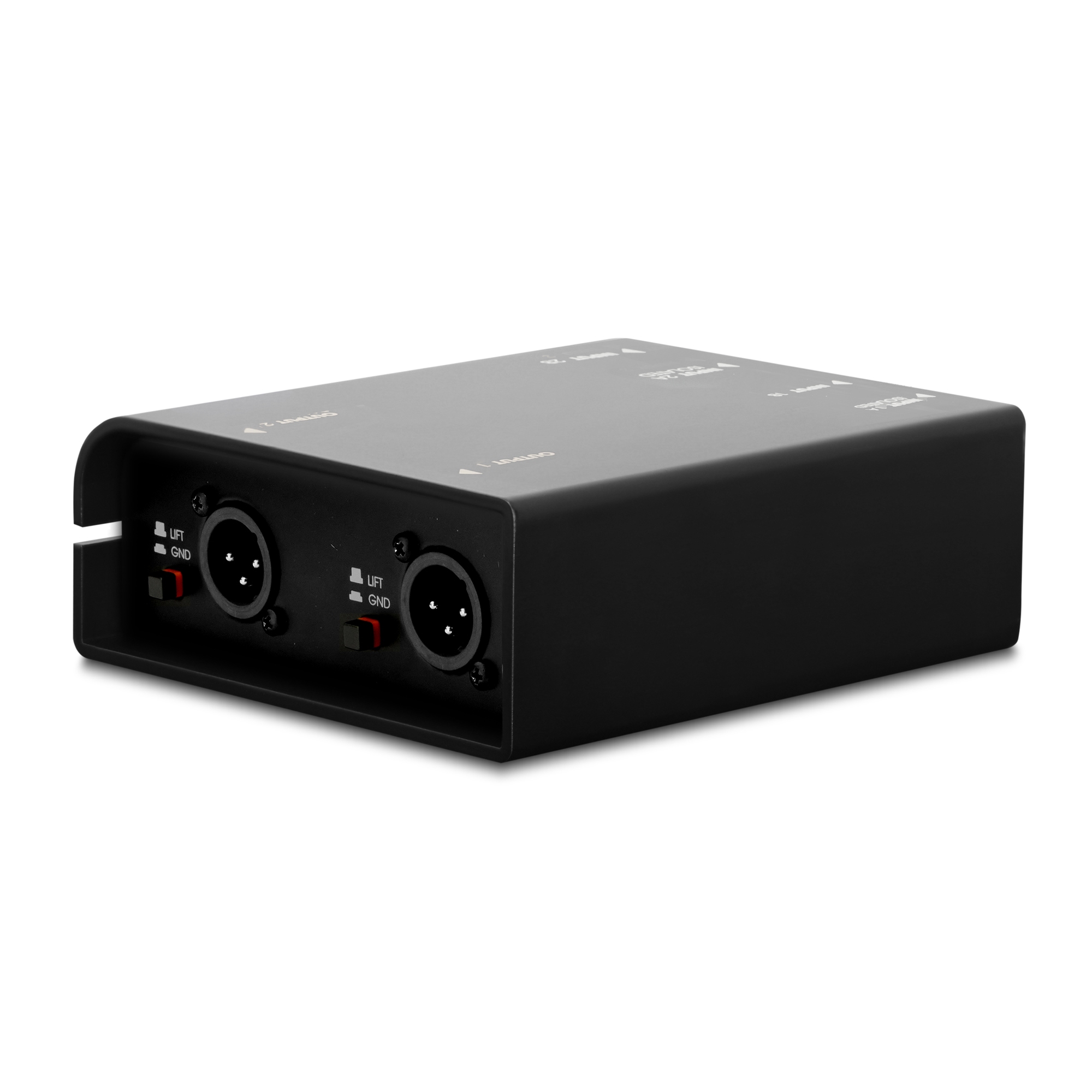

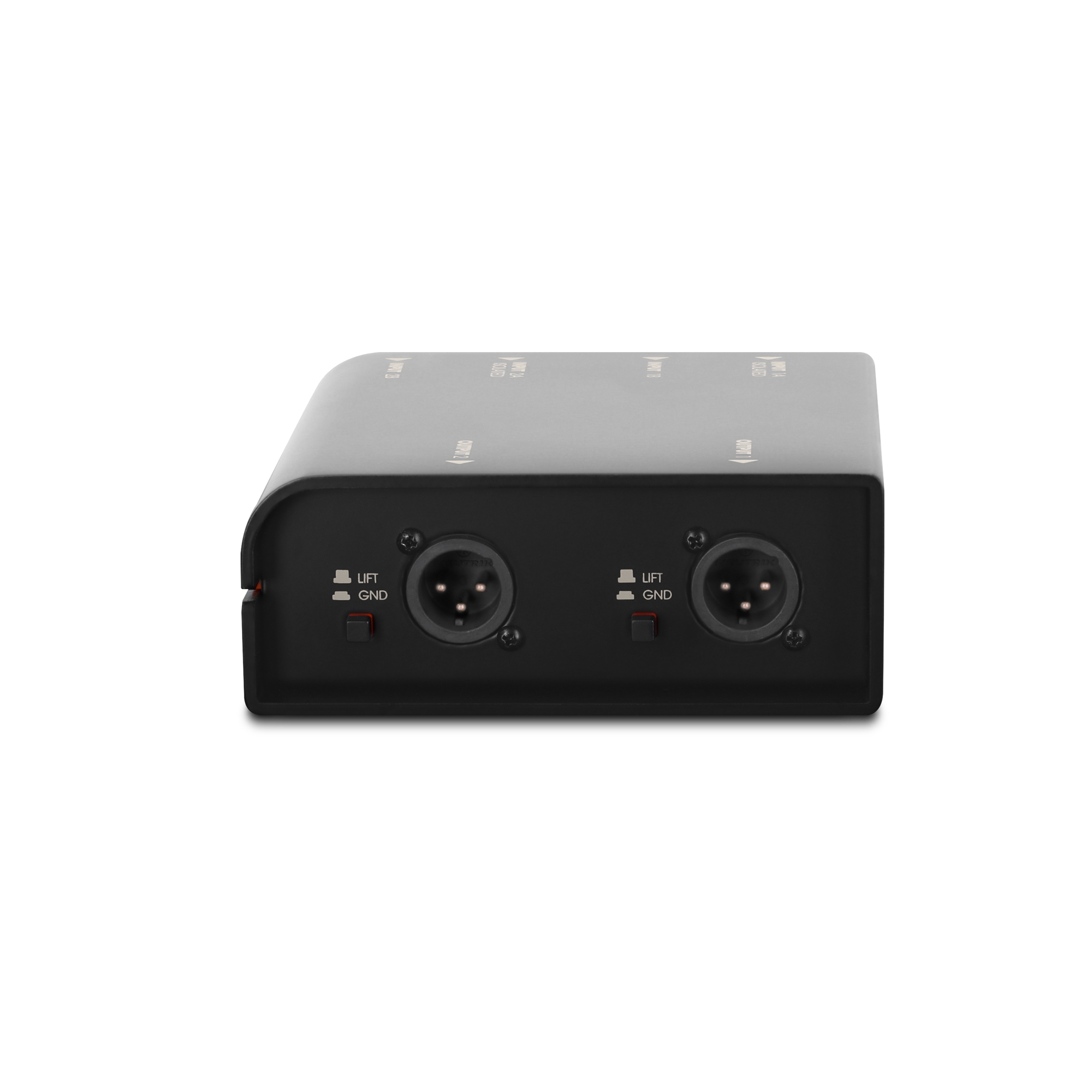

• Uitgangsconnectoren: XLR
• Ground lift-schakelaar: Ja
• Behuizing: Aluminium spuitgietwerk
• Afmetingen (H/B/D): 50 x 140 x 128 mm
• Gewicht: 0,8 kg
• Omgevingstemperatuur tijdens gebruik: -20 - 70 °C
• Relatieve luchtvochtigheid: < 80 %, niet-condenserend
• Accessoires (inbegrepen): Beschrijfbaar tourlabel, rubberen voetjes

Audio

• Max. ingangsvermogen (< 1% THD, 20 Hz): +20 dBu
• Max. ingangsvermogen (< 1% THD, 1 kHz): +32 dBu
• Frequentiebereik (±1 dB, ref. 1 kHz): 10 Hz - 20 kHz
• Ingangsimpedantie (1 kHz): 3,3 kΩ
• Uitgangsimpedantie (1 kHz): 600 Ω
• THD (30 Hz, +4 dBu, unity, ongewogen): < 0,9%
• THD (1 kHz, +4 dBu, unity, ongewogen): < 0,02%
• IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu): < 0,015%
• Transformatorverhouding: 1:1
