Voice-Acoustic Modular-10

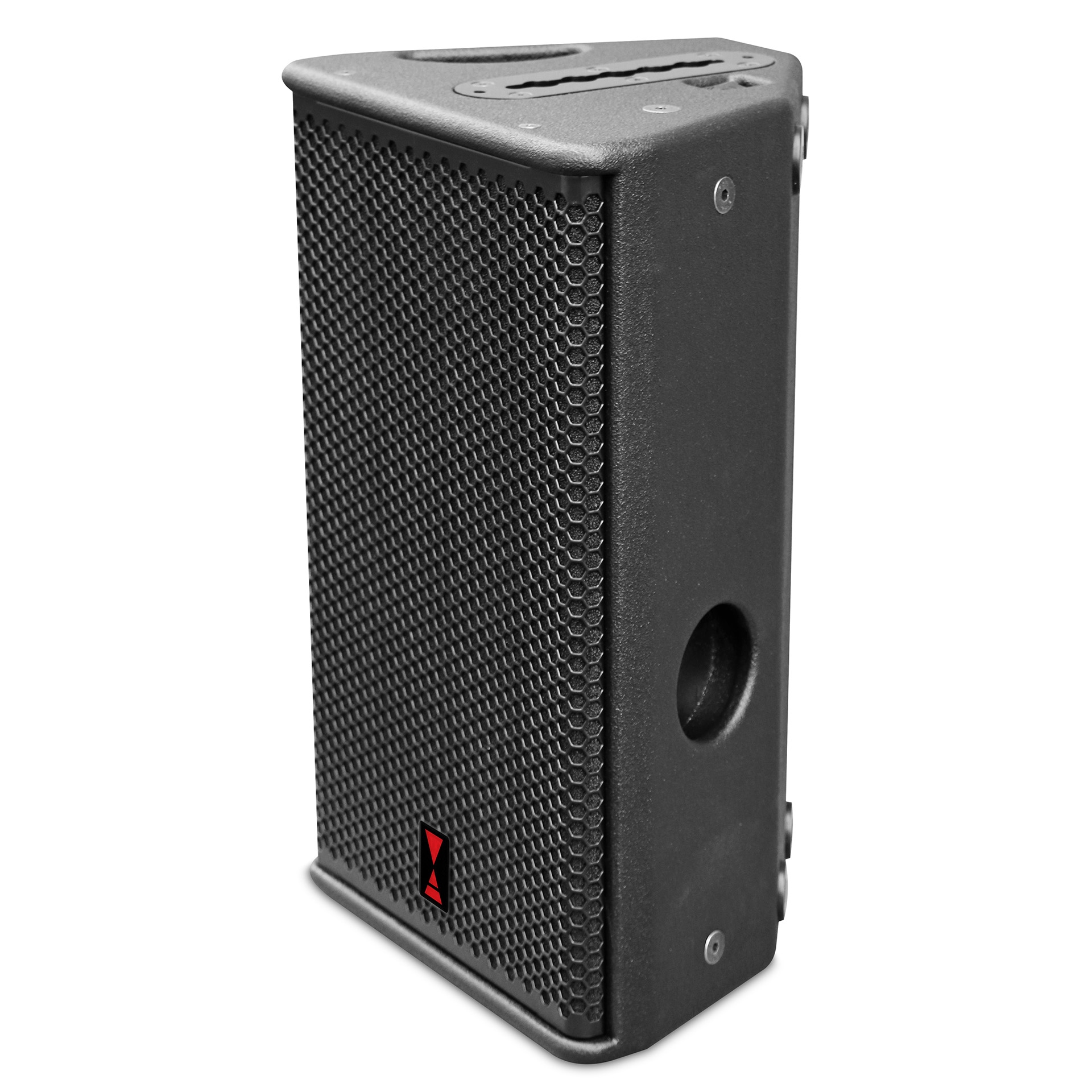

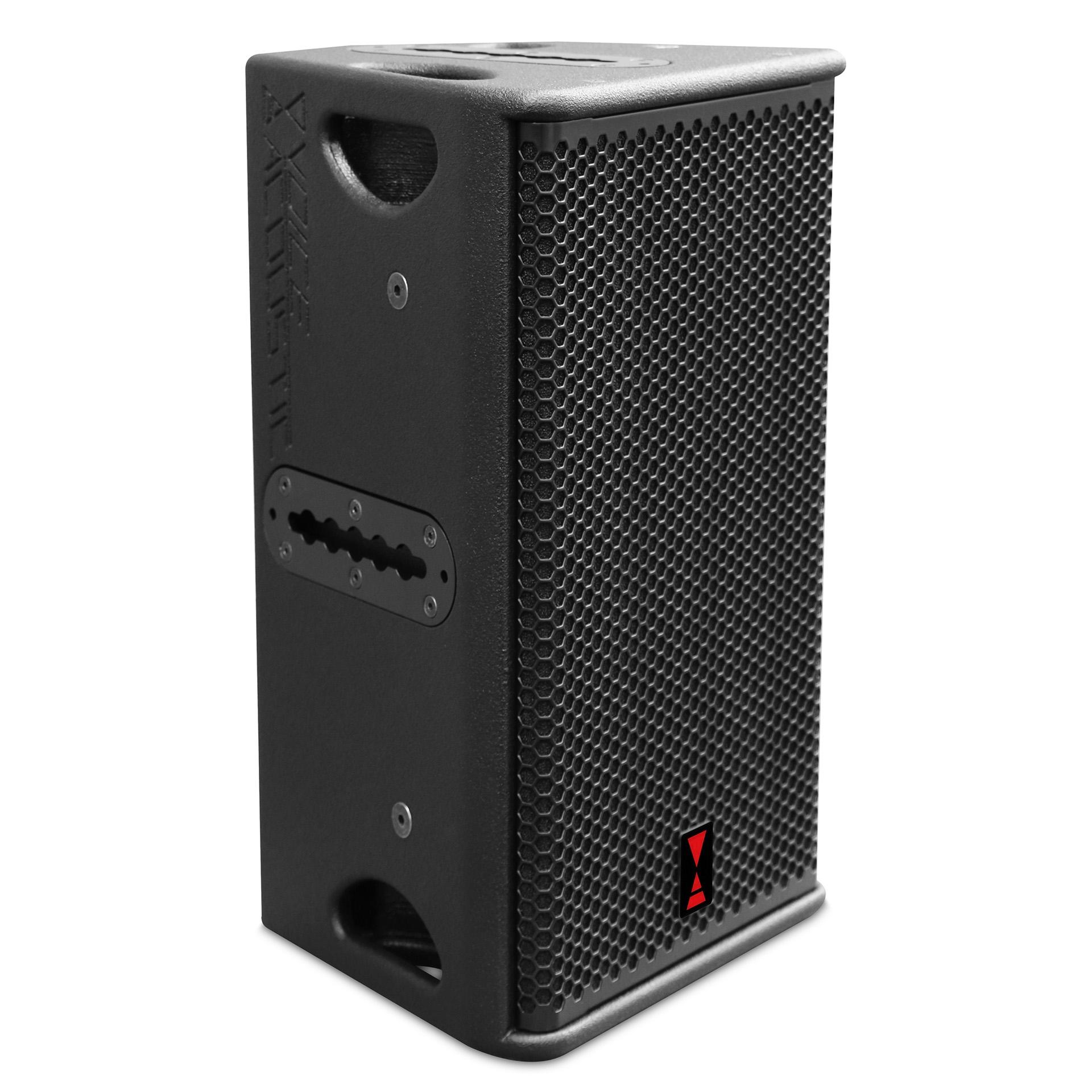

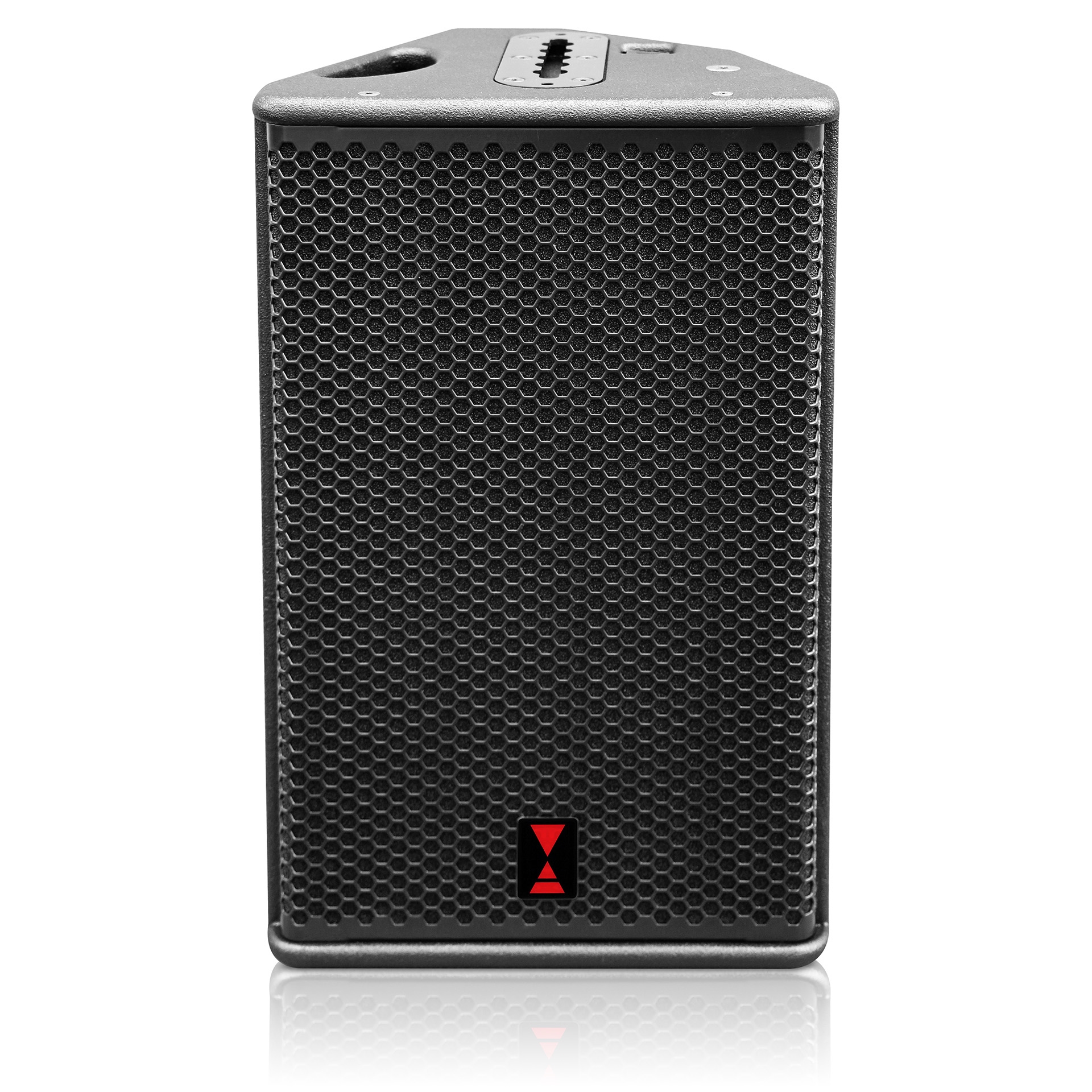

De Modular-10 is een compacte en krachtige multifunctionele luidspreker met hoogwaardige 10"/1" neodymium drivers en een passief scheidingsfilter.

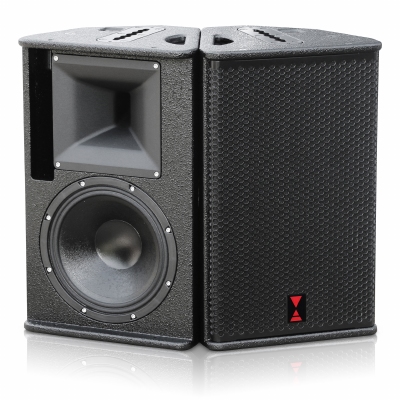

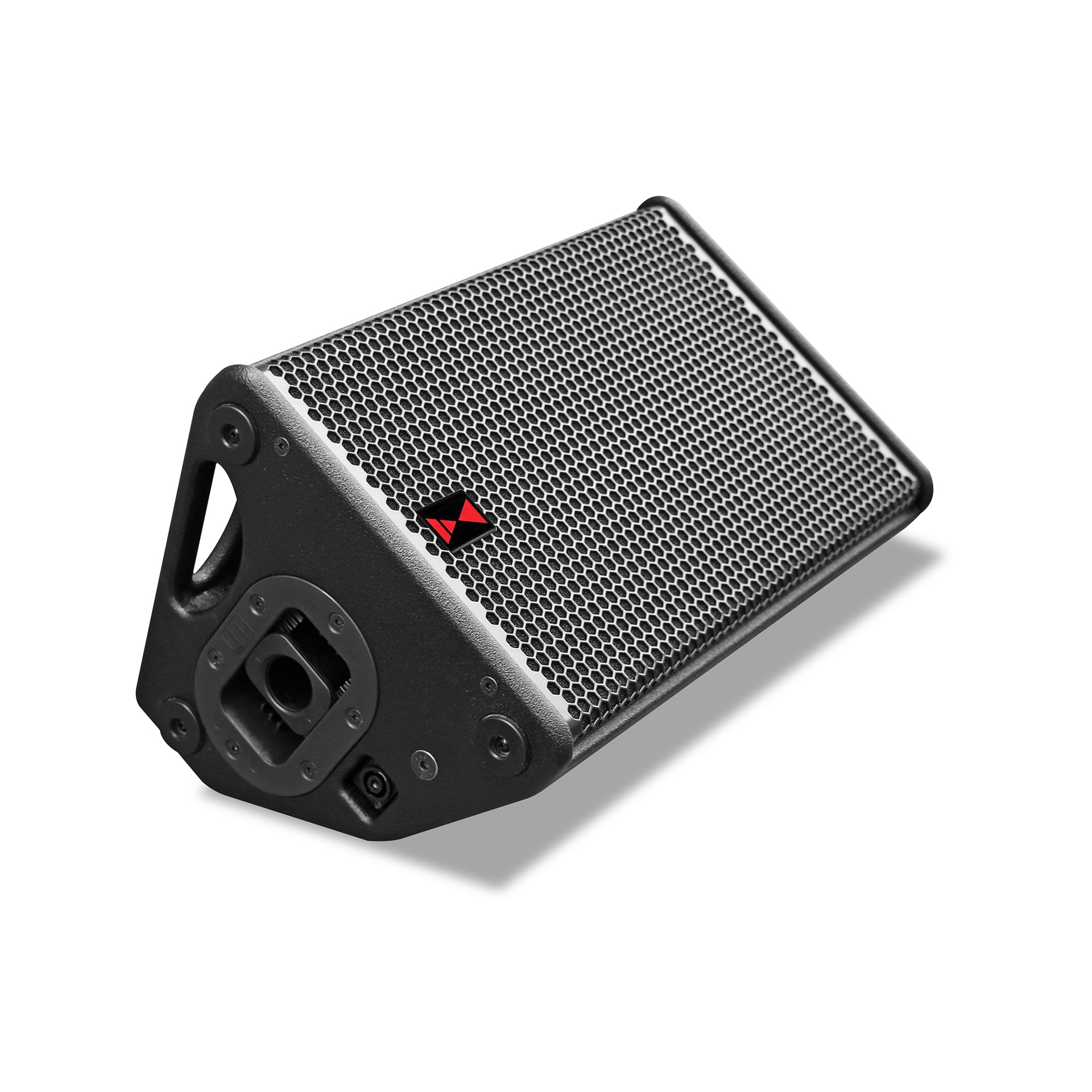

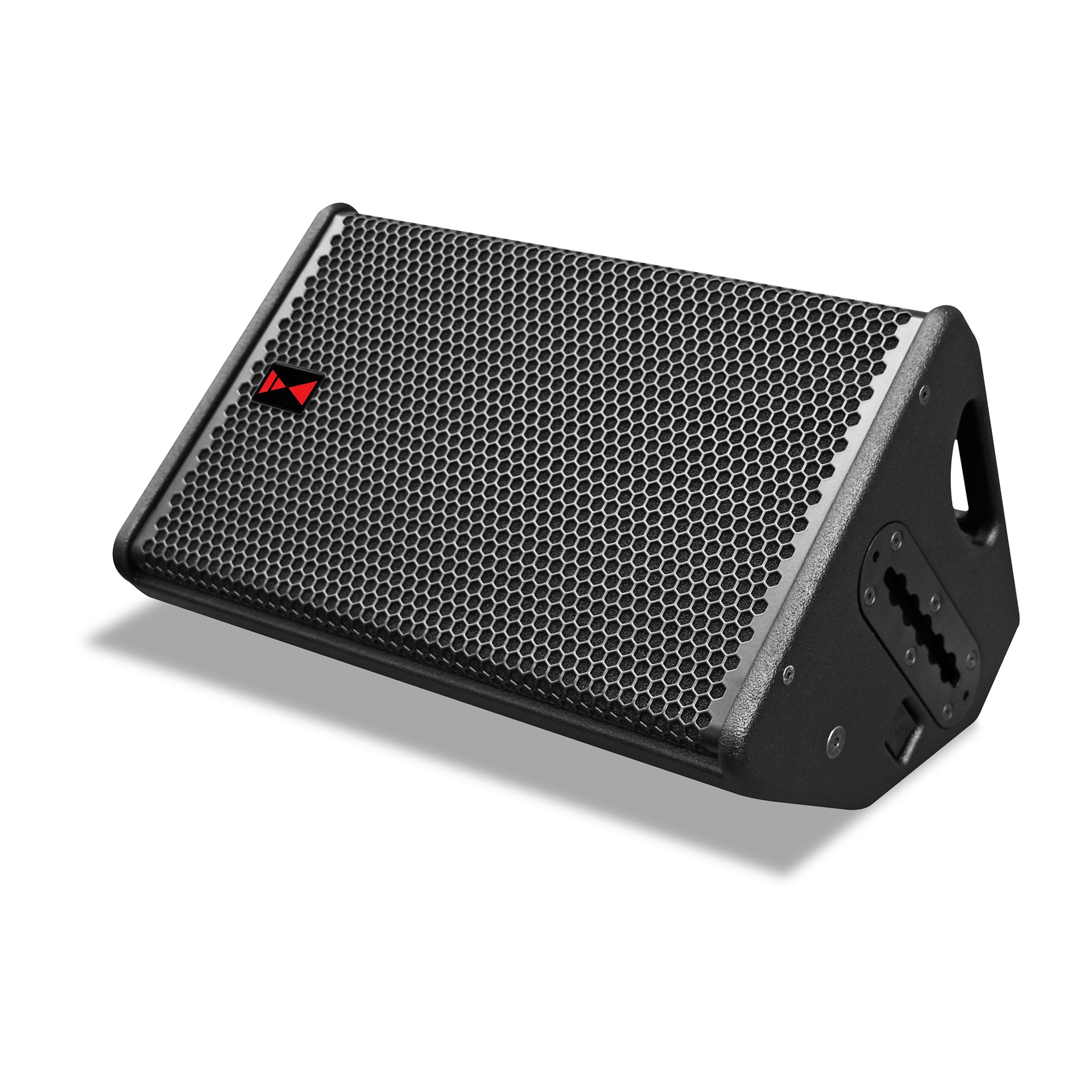

De Modular-serie is extreem flexibel en innovatief dankzij de combinatie van point source array-systemen en multifunctioneel inzetbare losse luidsprekers. Naast het gebruik als enkele fullrange-luidspreker, krachtige topkast met subwooferondersteuning of als hoogwaardige monitorkast op het podium, is de Modular-serie ook ontworpen om met meerdere units naast elkaar te worden gebruikt in een horizontaal array-ontwerp.

Eventuele interferentie en bijbehorende geluidsstoringen tussen geluidsbronnen worden tot een minimum beperkt door een speciale behuizingsgeometrie, afgestemd op de smallere bundel van de roteerbare hoorn. Elke hoorn werkt uitsluitend binnen zijn gedefinieerde richtingsgebied. Deze techniek biedt de gebruiker een nog breder toepassingsgebied met slechts één luidsprekerontwerp en is gepatenteerd.

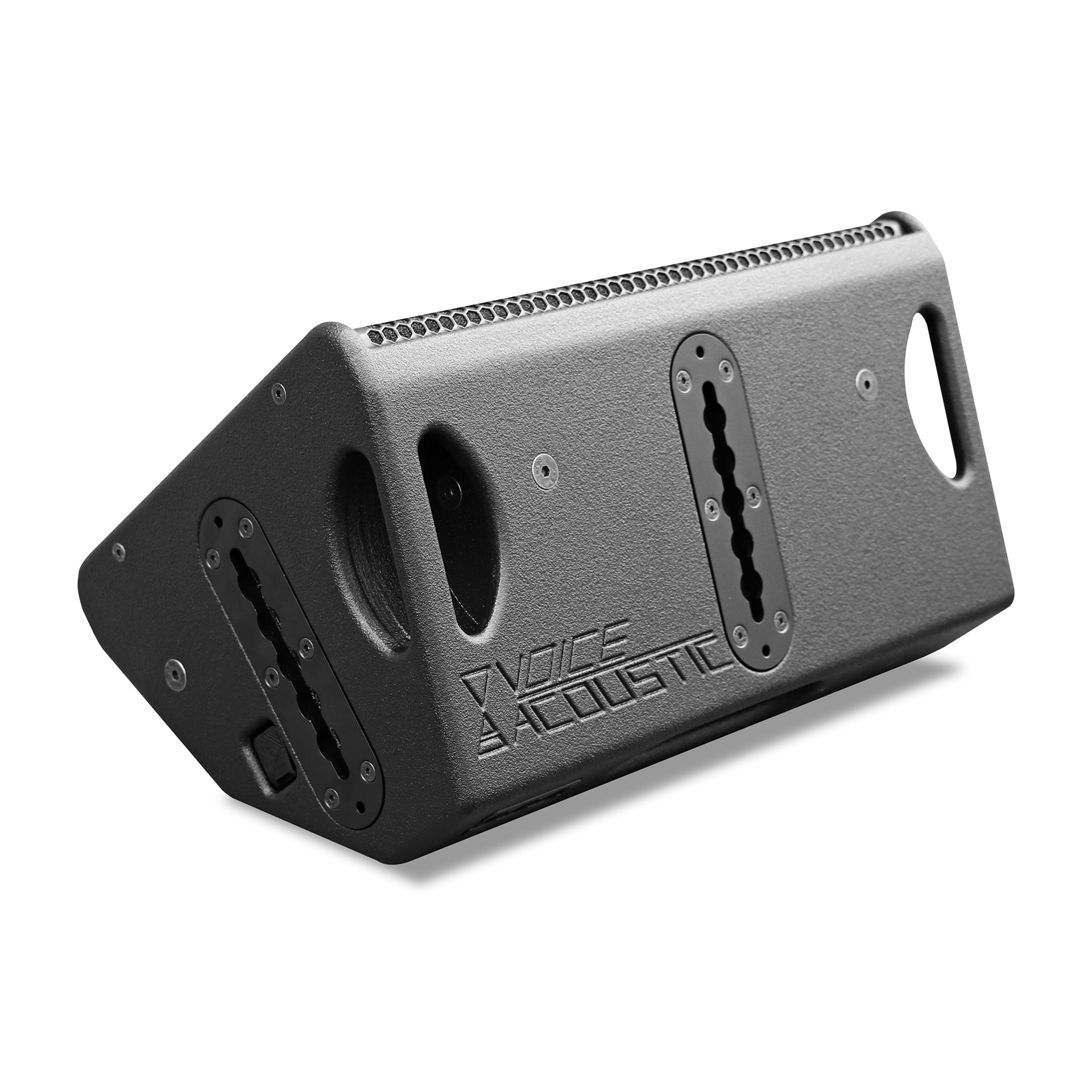

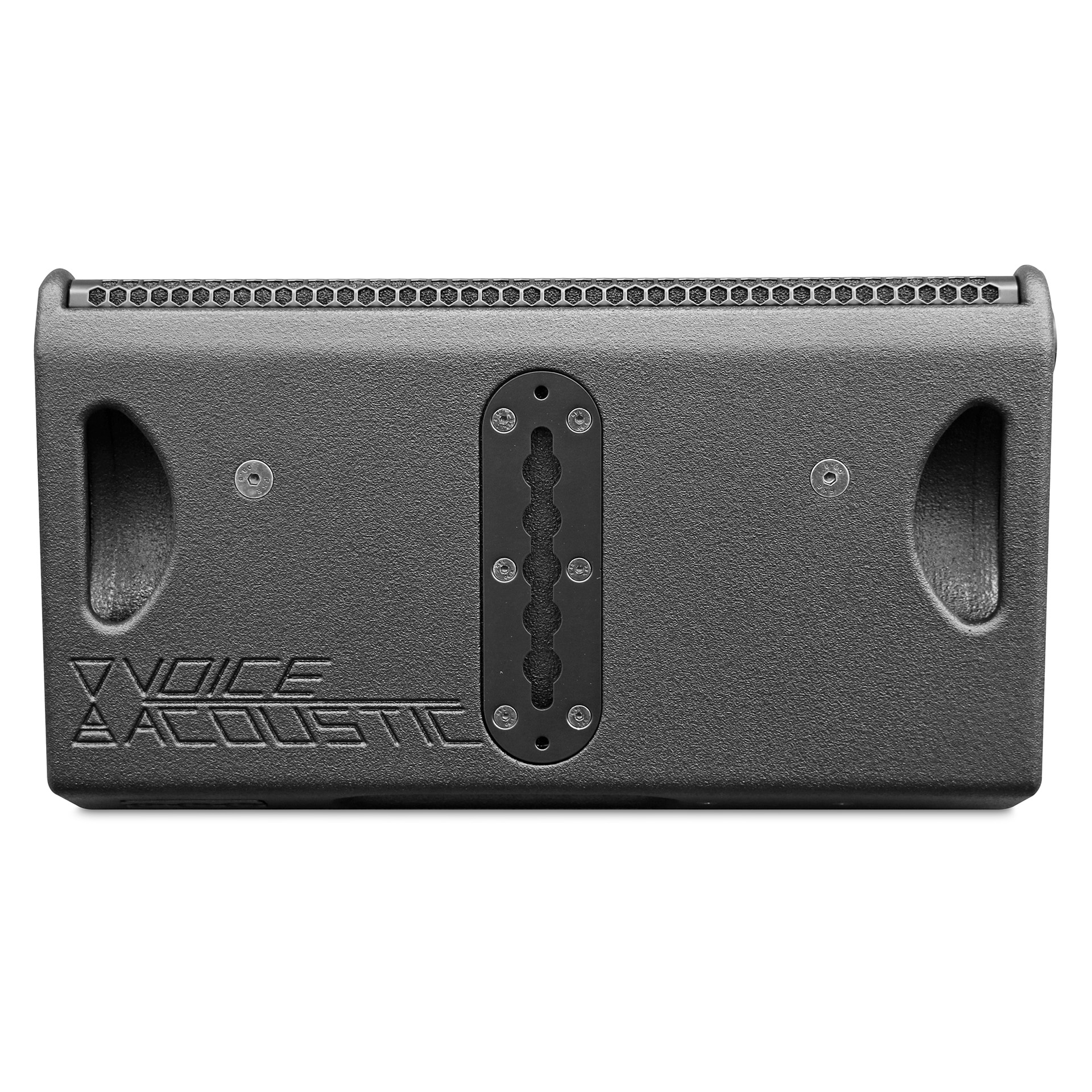

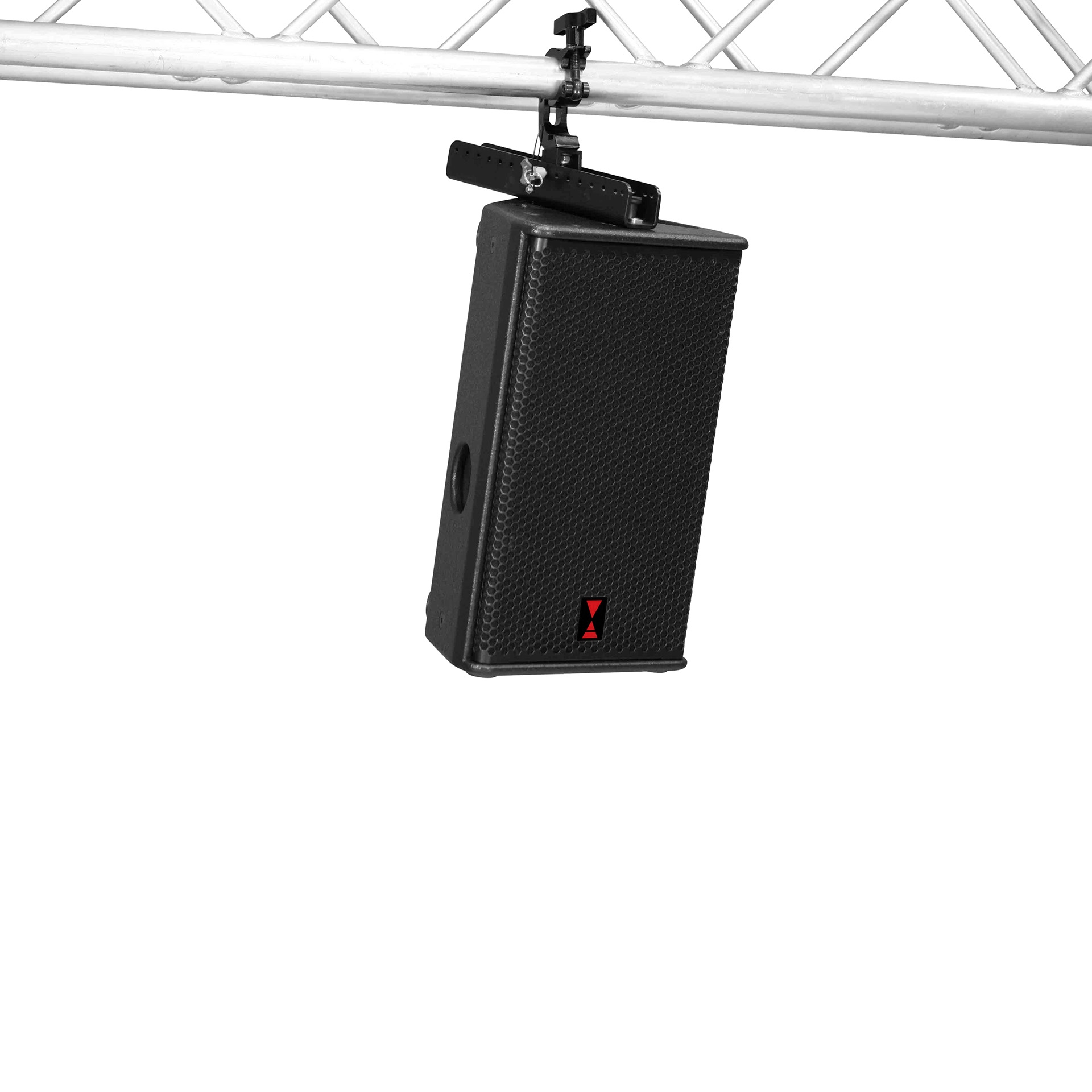

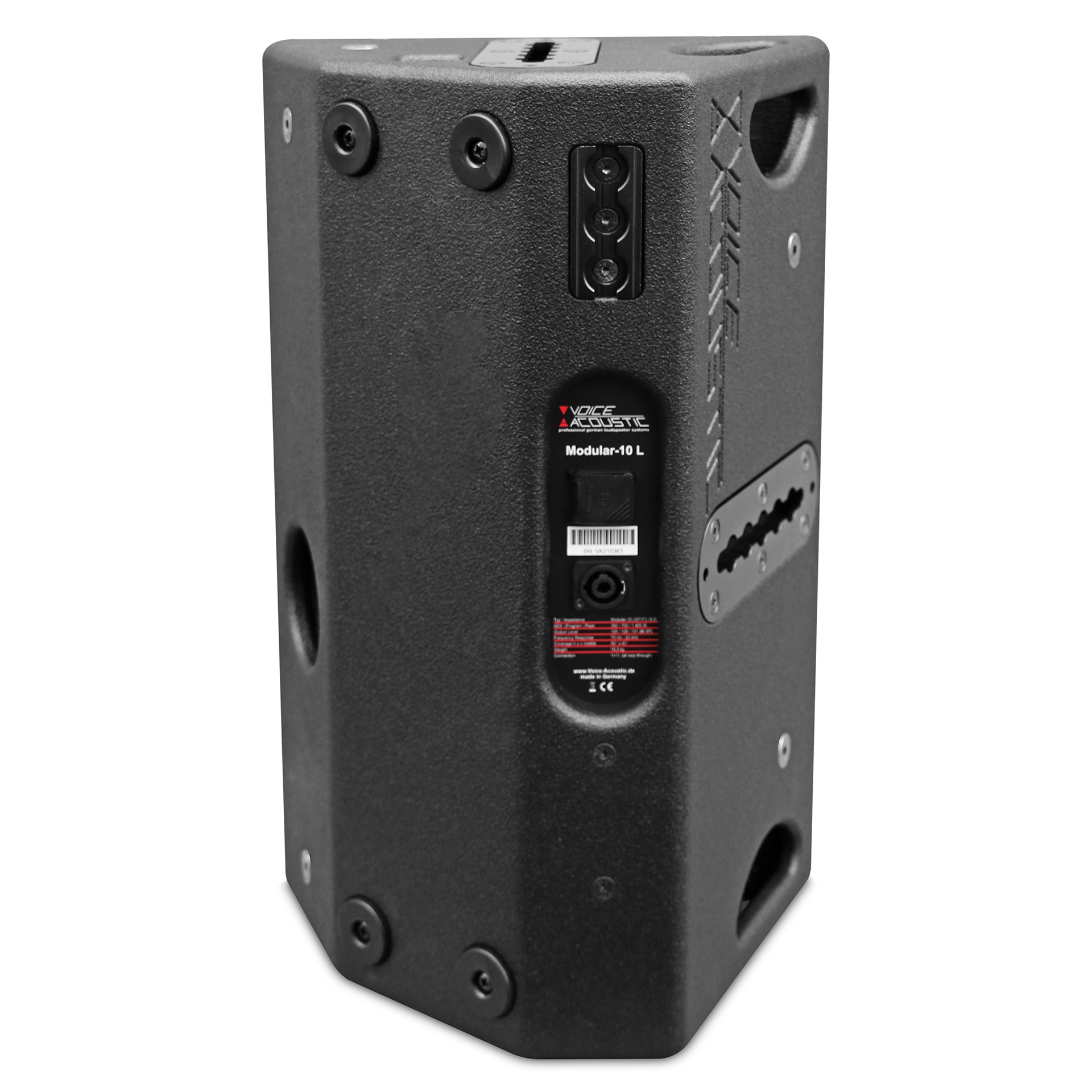

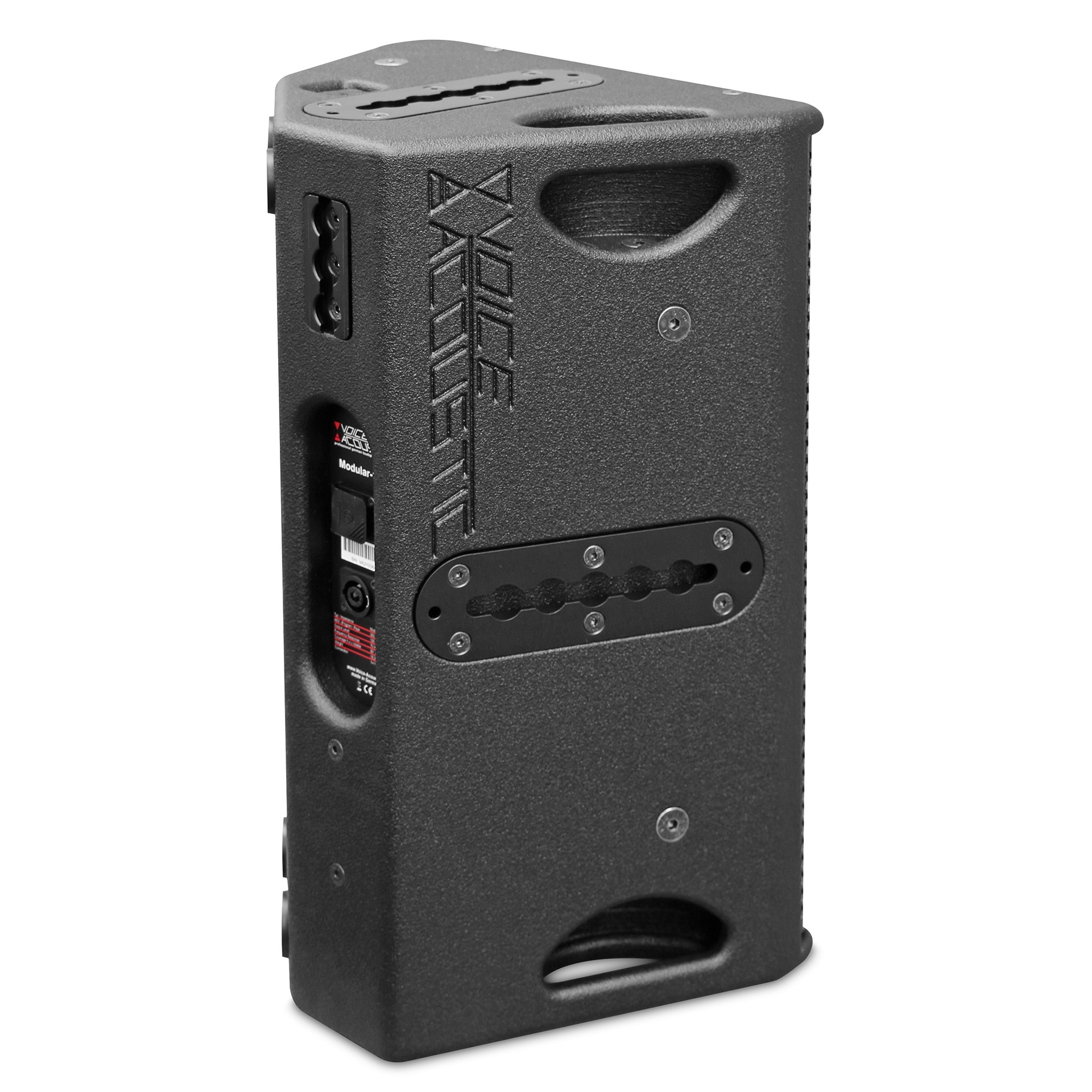

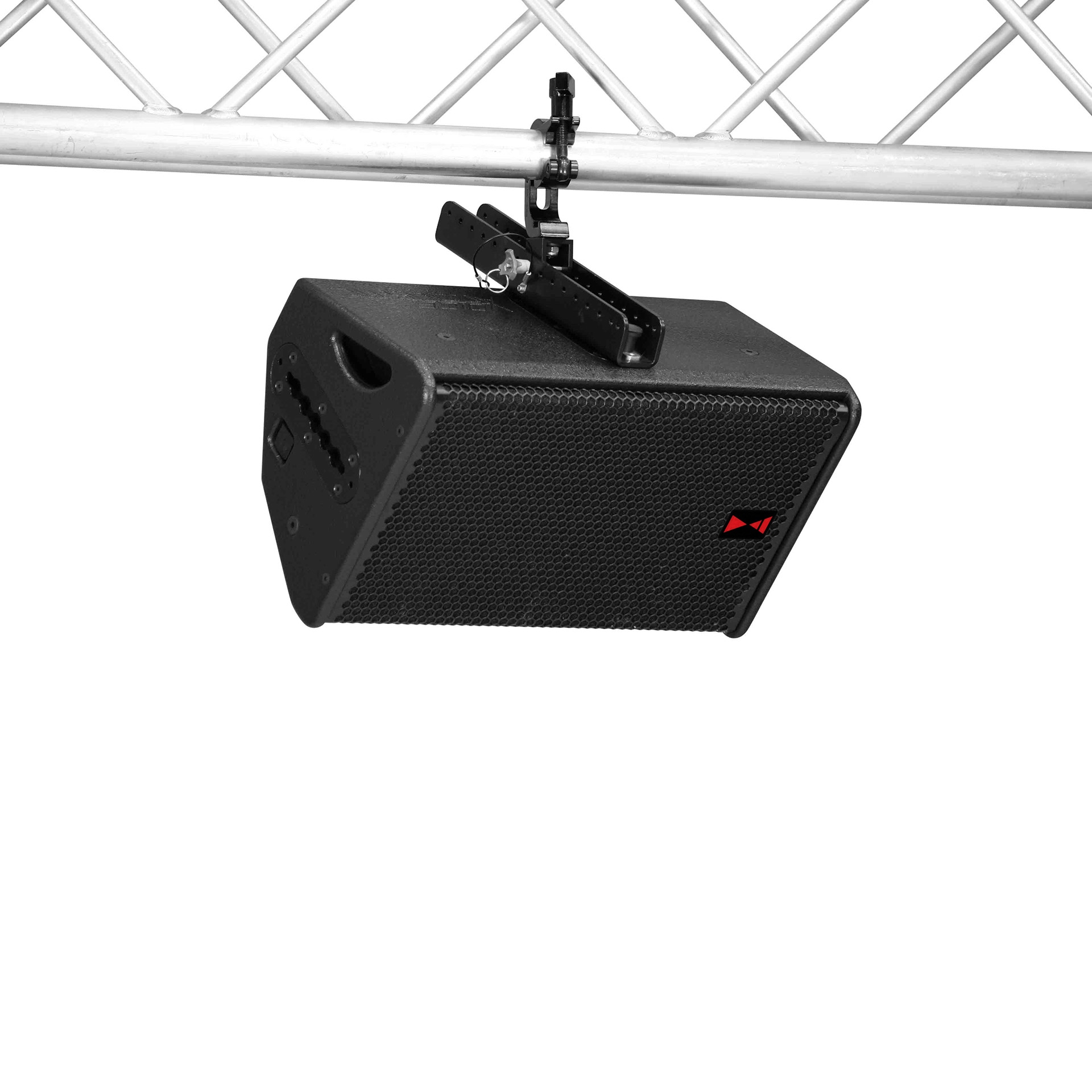

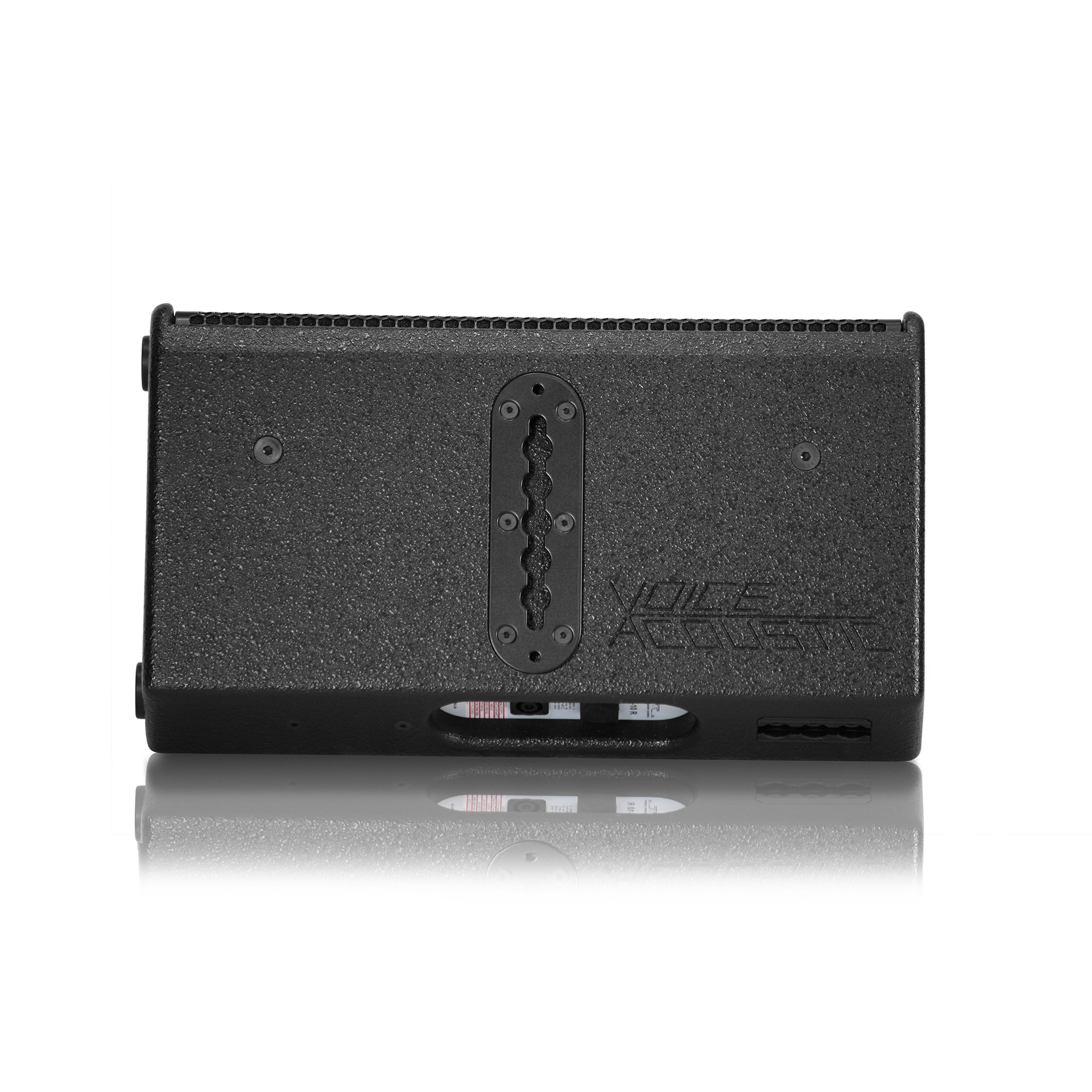

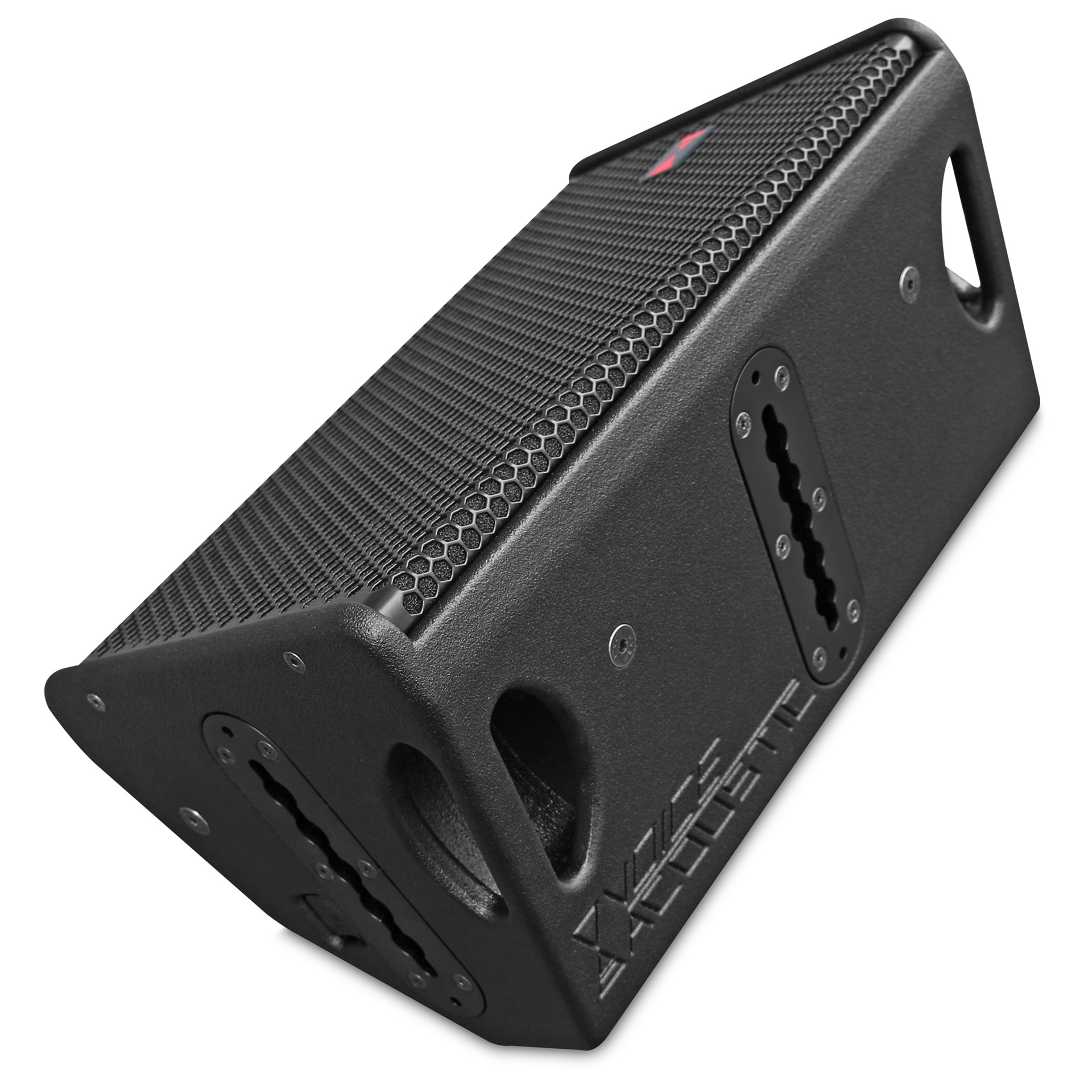

"Easyfly", ook gepatenteerd, is een nieuw 'one-click'-mechanisme waarmee de luidspreker zonder gereedschap in enkele seconden opgehangen en precies uitgelijnd kan worden. Het mechanisme is eleganter en kleiner dan een traditionele riggingbeugel. De Modular-serie is voorzien van onopvallende montagerails aan twee zijden van de behuizing. Hierdoor kan de luidspreker rechtop of horizontaal worden gevlogen of opgehangen met behulp van het Easyfly-mechanisme. Aan de achterzijde bevindt zich een derde montagerail voor het verplichte veiligheidshaakje.

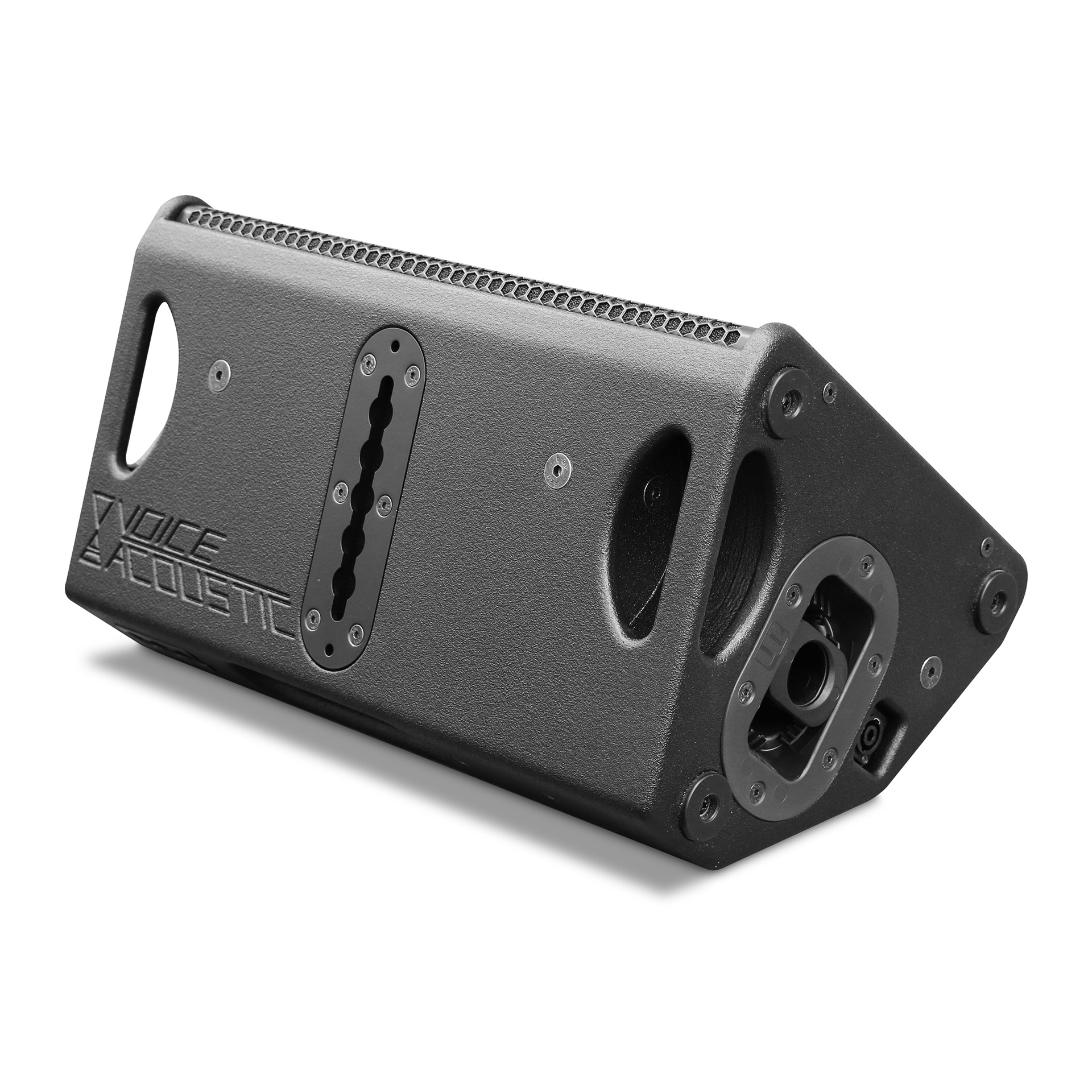

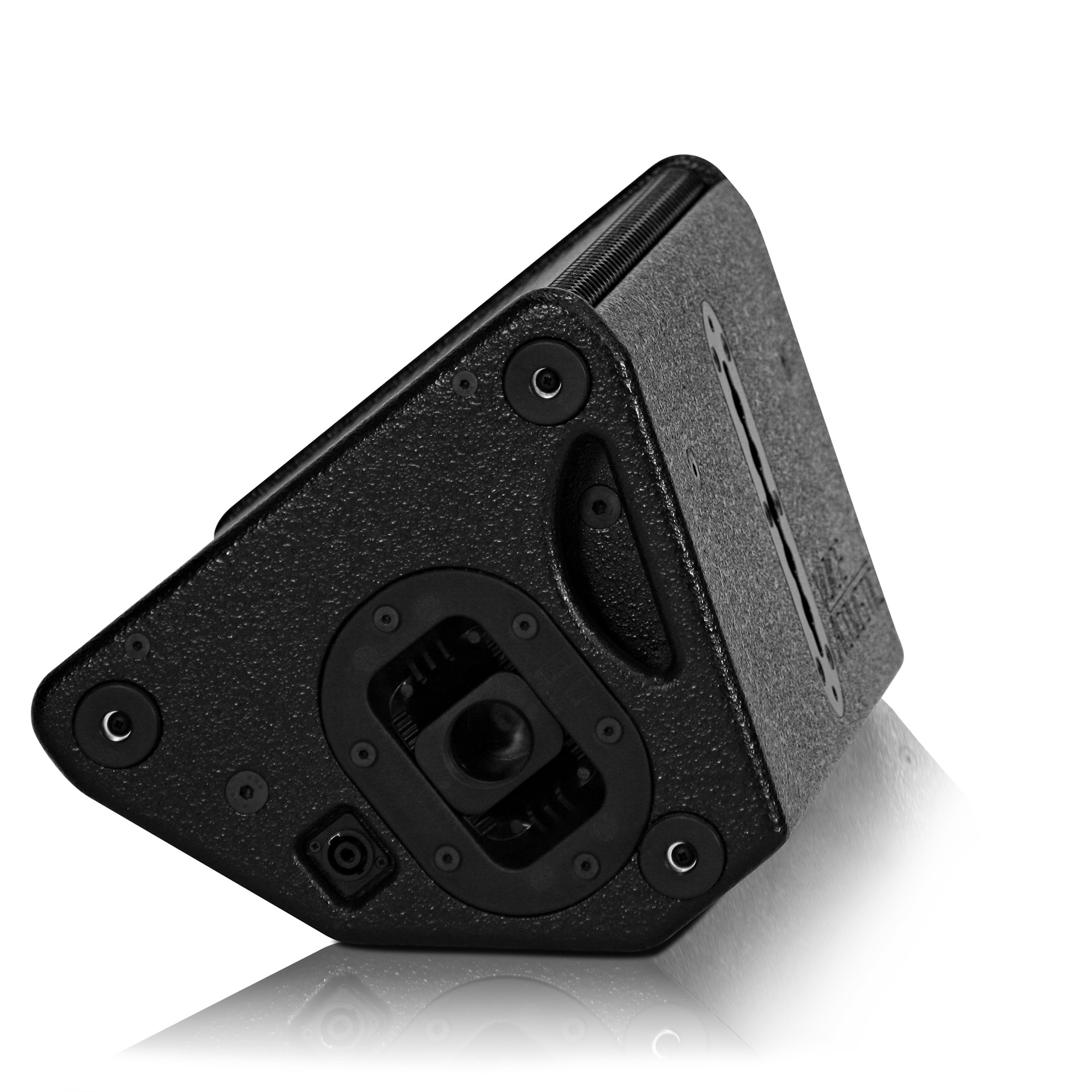

Voor nauwkeurige uitlijning op een statief of tussenpaal beschikt de Modular-serie over een interne, kantelbare statiefflens waarmee een hellingshoek van +/- 18° mogelijk is.

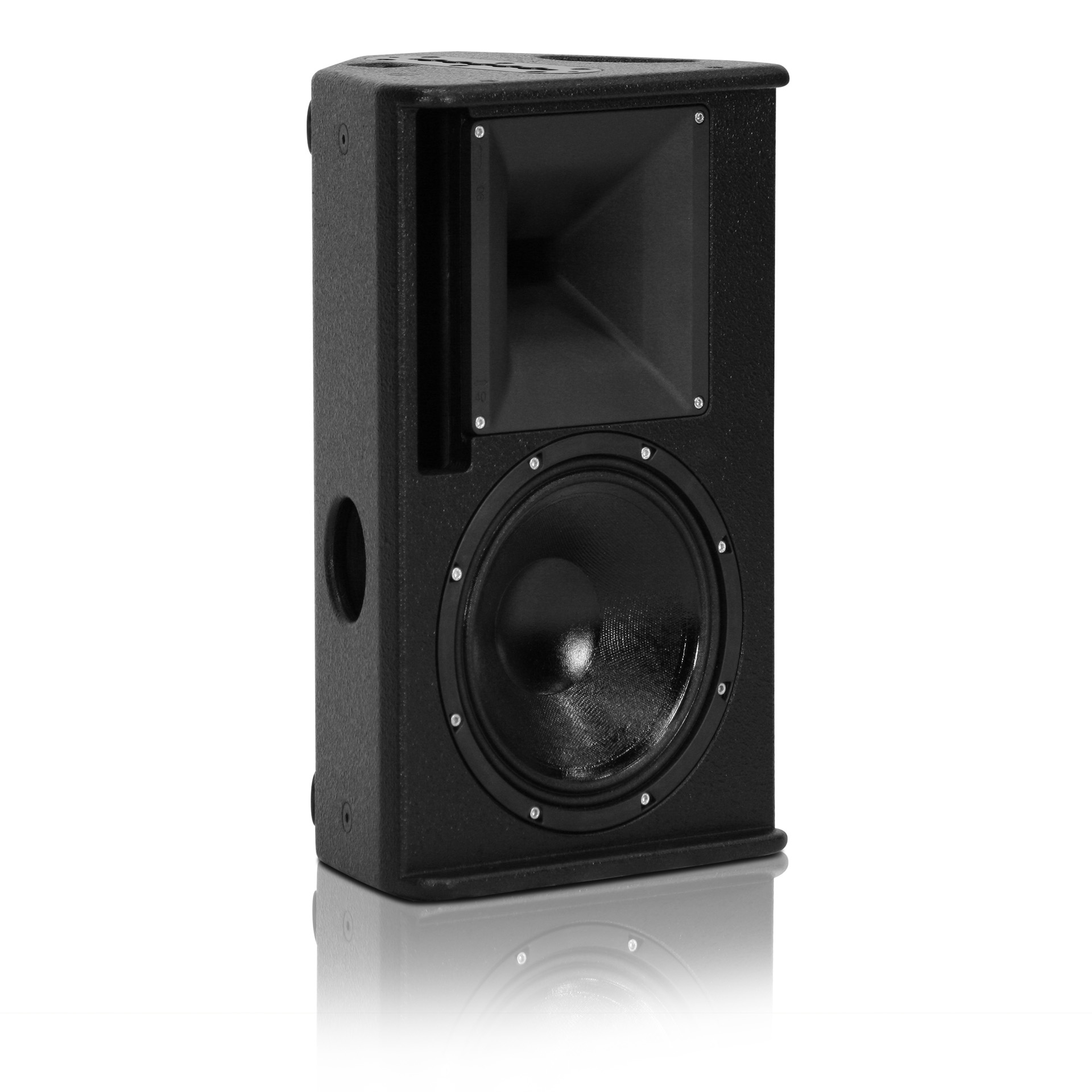

De Modular-10 maakt gebruik van een 10" chassis van de nieuwste generatie en is speciaal ontworpen voor een heldere, gedetailleerde middentonenweergave met een hoge, onvervormde geluidsdruk. Een bijzonder lage bewegende massa (mms 31g) in combinatie met de krachtige neodymiumdriver (B/L factor 20) maakt een zeer hoge geluidsdruk mogelijk. Het chassis kan zwaar belast worden en de warmteafvoer is optimaal, waardoor vermogenscompressie laag blijft. Het magneetsysteem is voorzien van ventilatieopeningen. Aluminium demodulatie-ringen in het magneetsysteem zorgen voor lage vervorming.

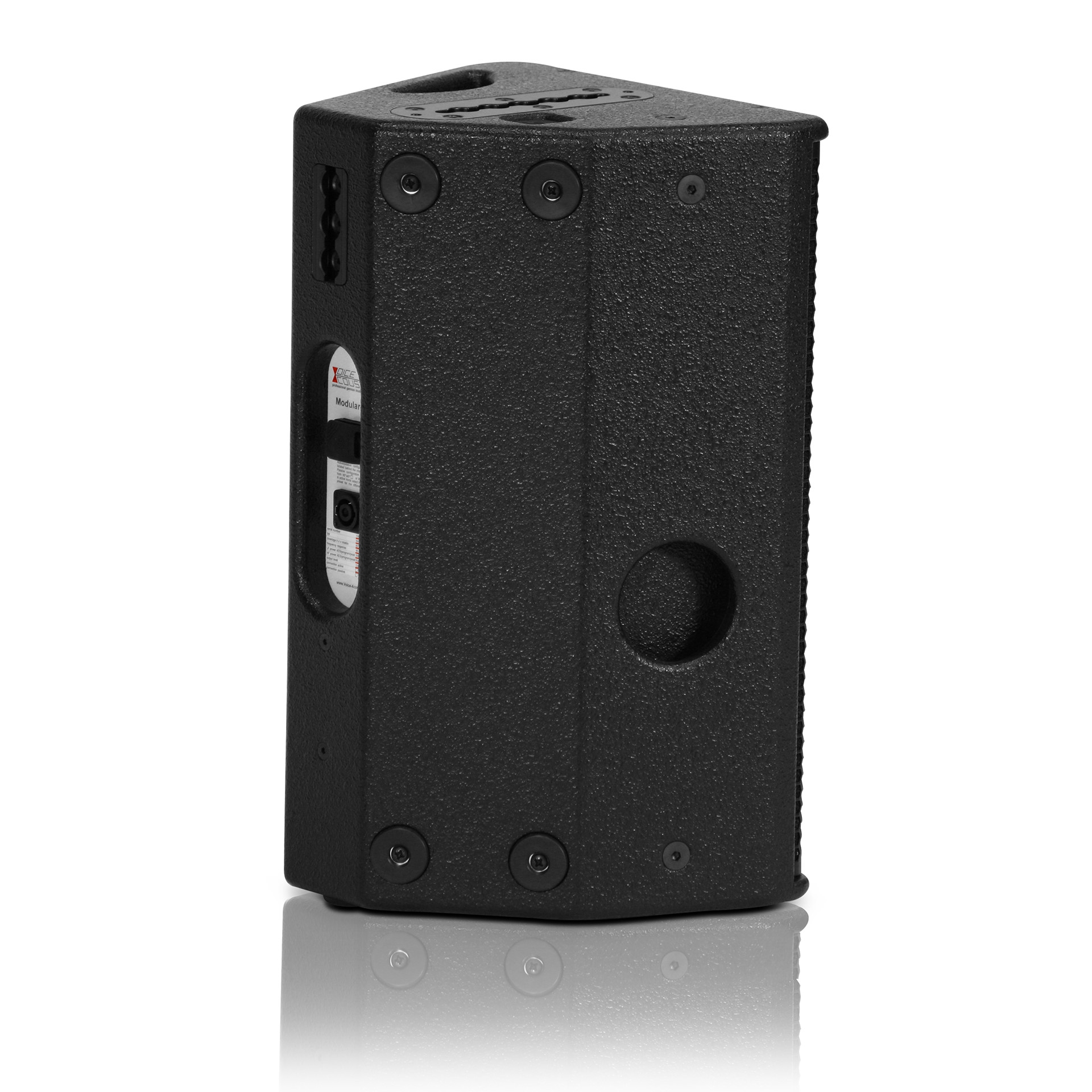

De Modular-10 kan geïnstalleerd worden via het Easyfly-mechanisme, met een kantelbare wandbeugel aan de achterzijde of met behulp van de 8 interne M10 schroefdraadpunten en stalen hoekbeugels.

Controle

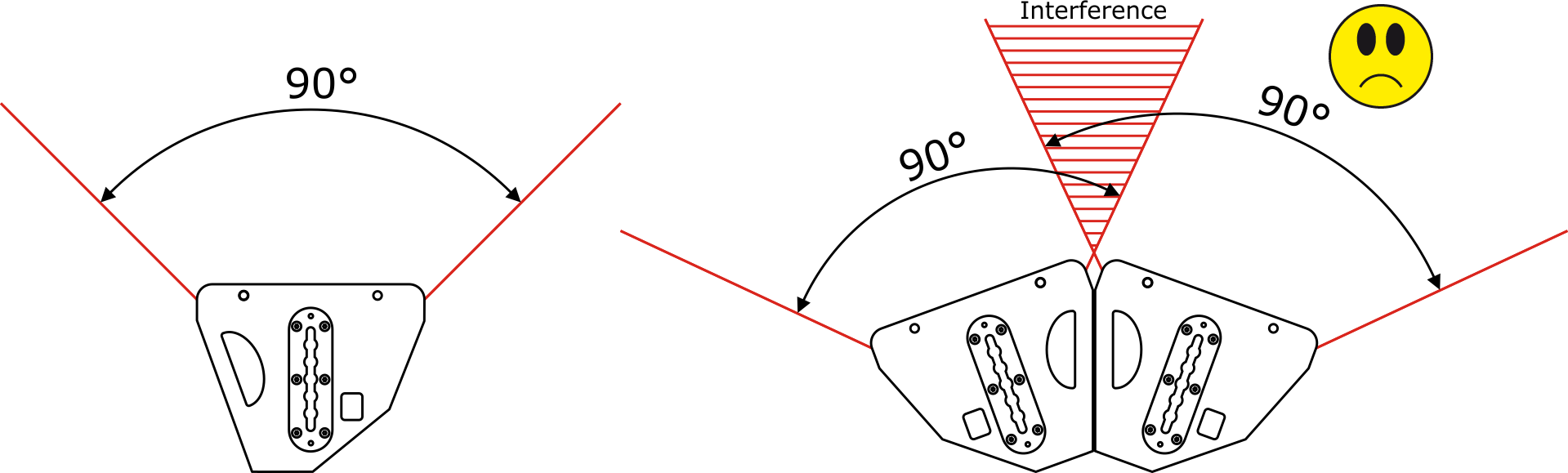

De standaardhoorn heeft een spreiding van 90° x 40°. Als twee Modular-10 luidsprekers naast elkaar worden gebruikt in een array, moet de hoorn worden gedraaid om interferentie te voorkomen.

Technische specificaties:

• Drivers: LF: 1x 10" Neodym Tiefmitteltöner met 2,5" spreekspoel
  HF: 1x 1" Neodym Hochtöner met 1,7" spreekspoel
• Frequentiebereik: 70 Hz – 22 kHz (-10 dB)
  107 Hz – 21 kHz (±3 dB)
• Afstralingshoek (h x v): 90° x 40° (roterende en configureerbare hoorns)
• Impedantie: 8 Ω
• Vermogenshandling (AES / Programma / Piek): 350 W / 700 W / 1.400 W
• Gevoeligheid (1 W/1 m): 100 dB SPL
• Geluidsdruk (AES / Programma / Piek): 125 dB SPL / 128 dB SPL / 131 dB SPL

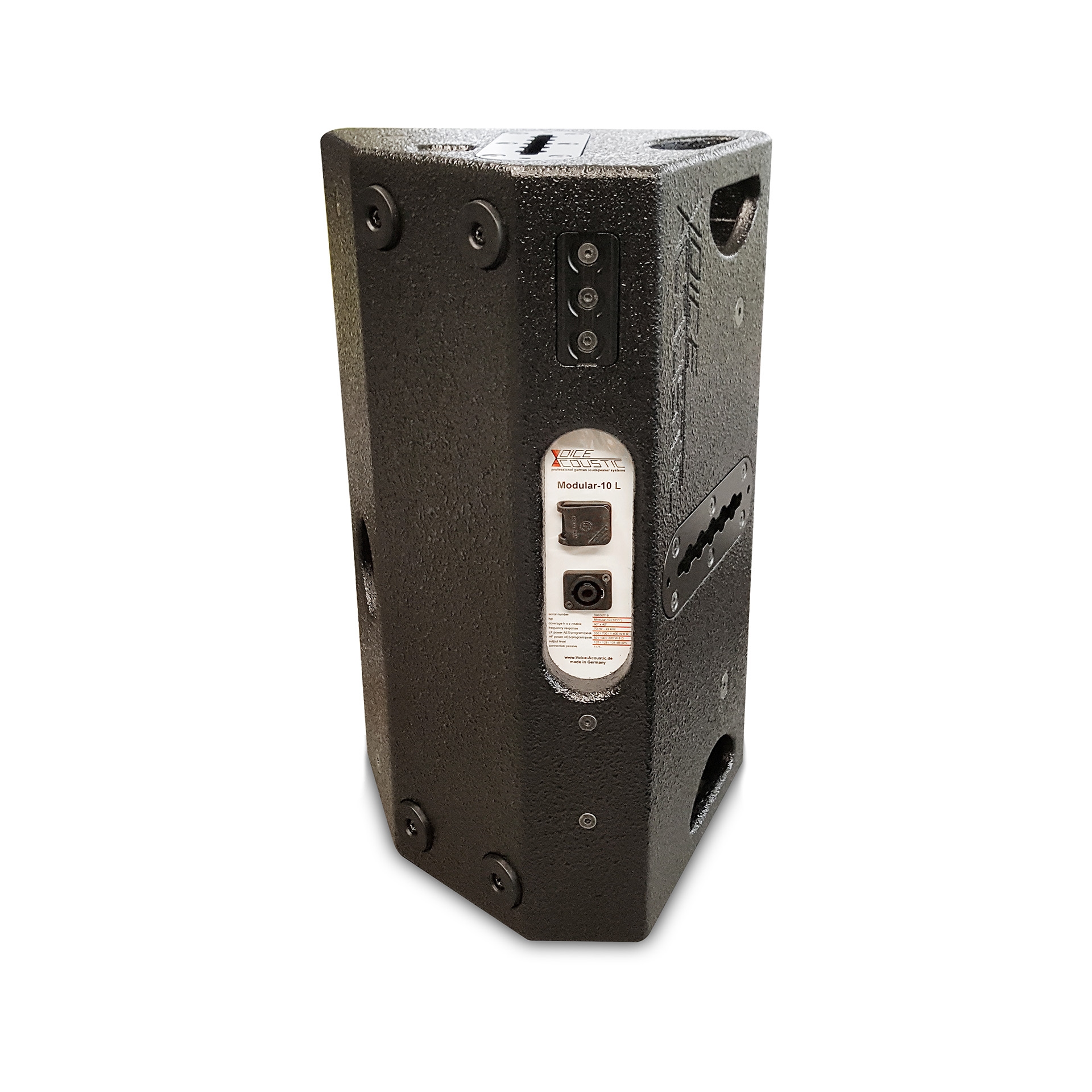

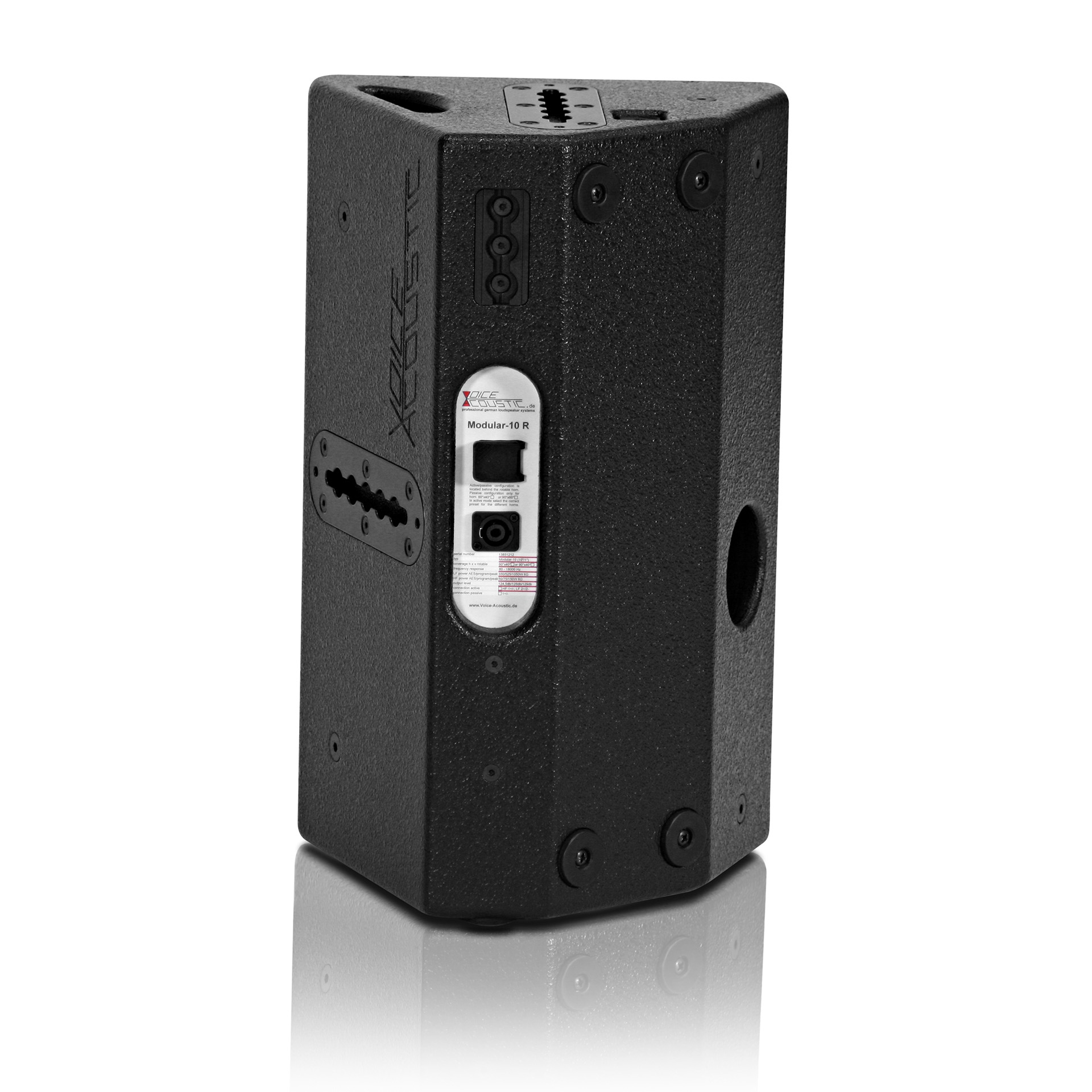

• Aansluiting: 4 x NEUTRIK NL4 IN/OUT 1+/- (4-polig doorgelust)
• Afwerking: Polyurea coating in RAL 9005. Speciale kleuren mogelijk met Warnex structuurverf
• Afmetingen / Gewicht: 520 (H) x 321 (B) x 267 mm (D) / 15,3 kg

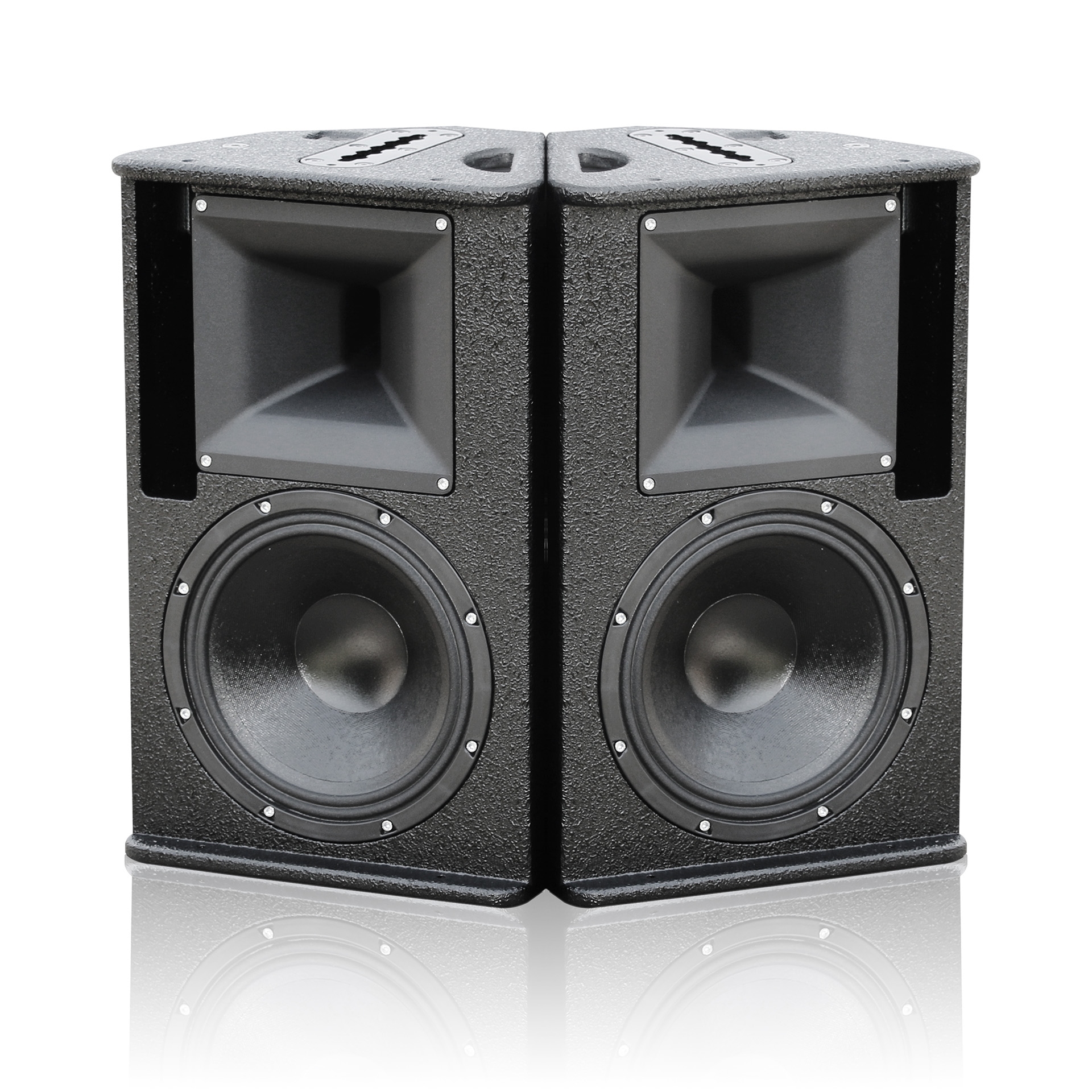

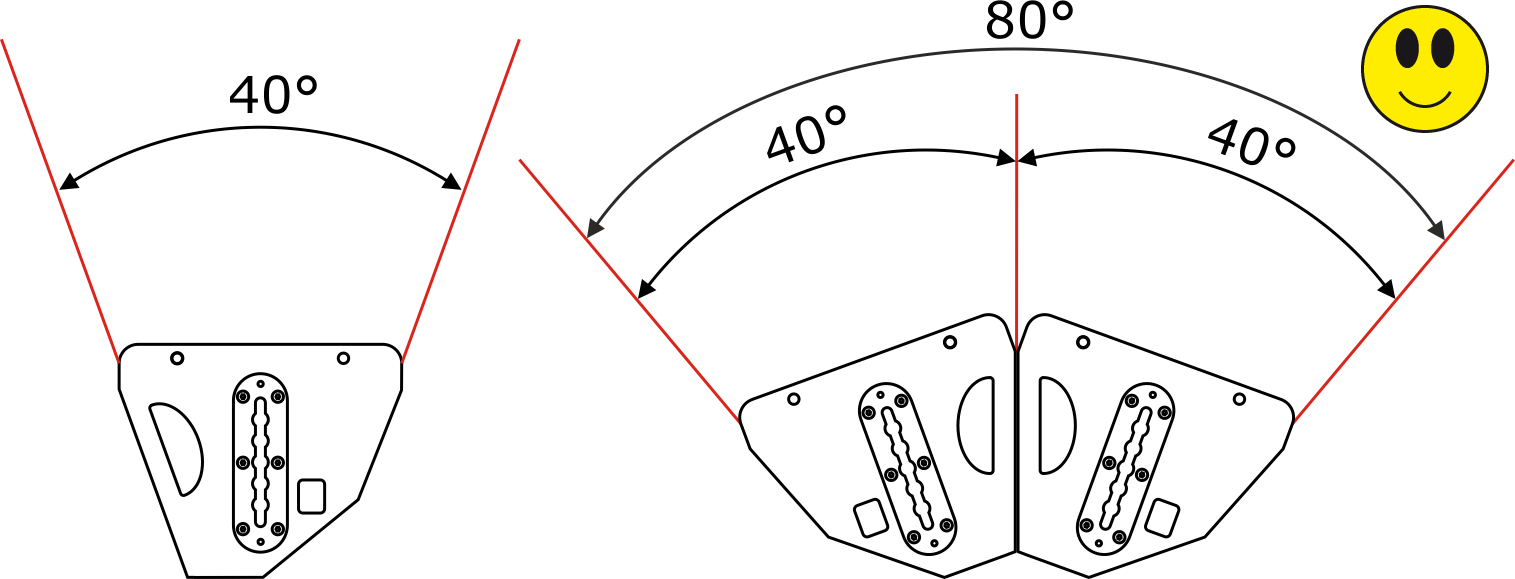

Array

De standaardhoorn is 90° x 40°. Indien twee Modular-10's naast elkaar worden geplaatst in array-opstelling, dient de hoorn te worden gedraaid om storingen te vermijden.
