Voice-Acoustic Modular-12P

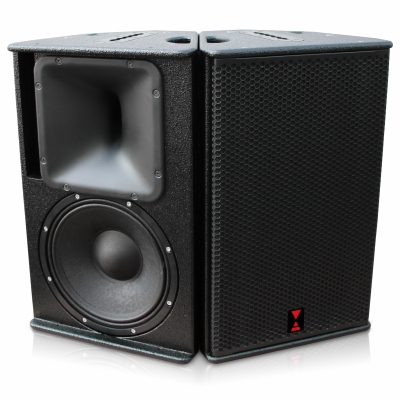

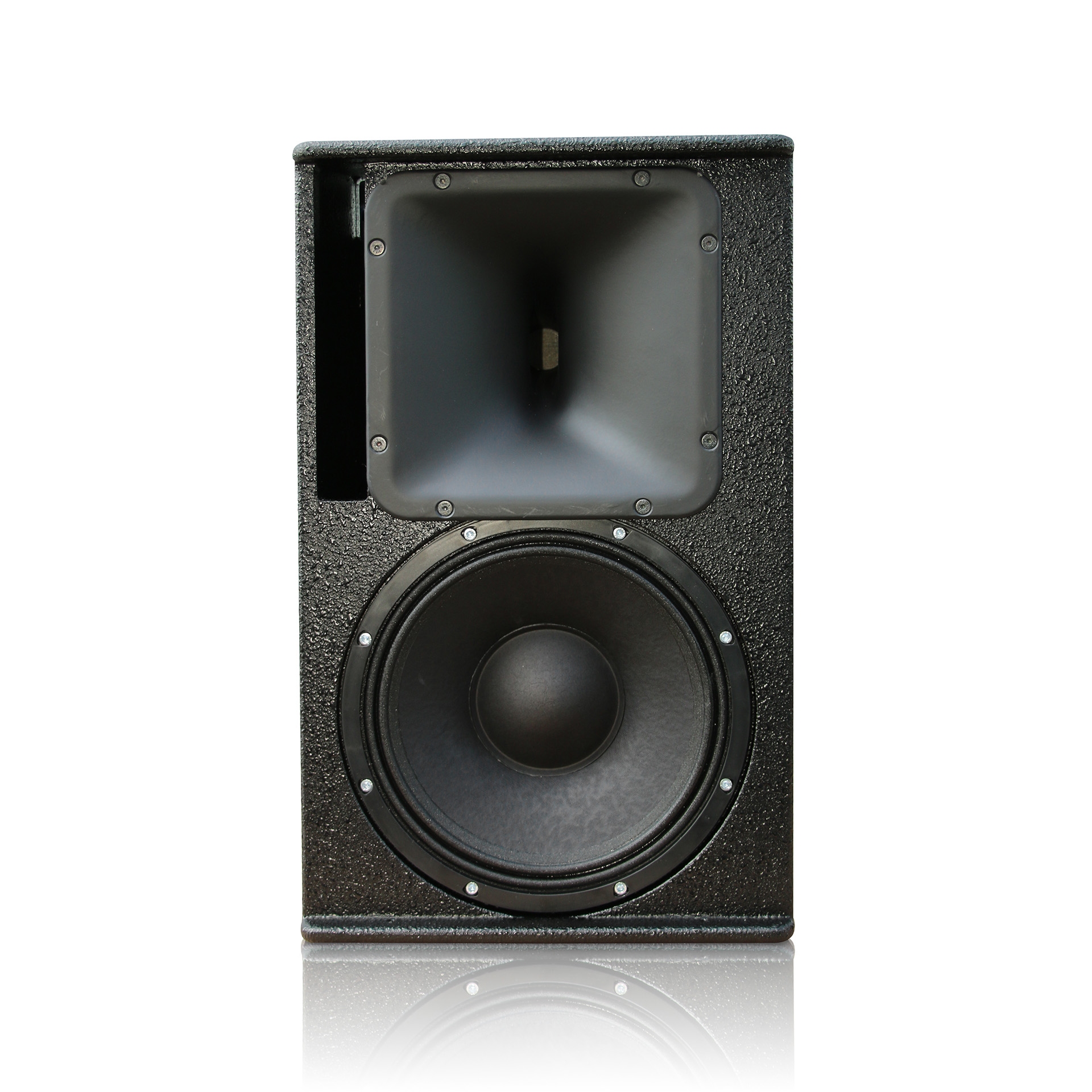

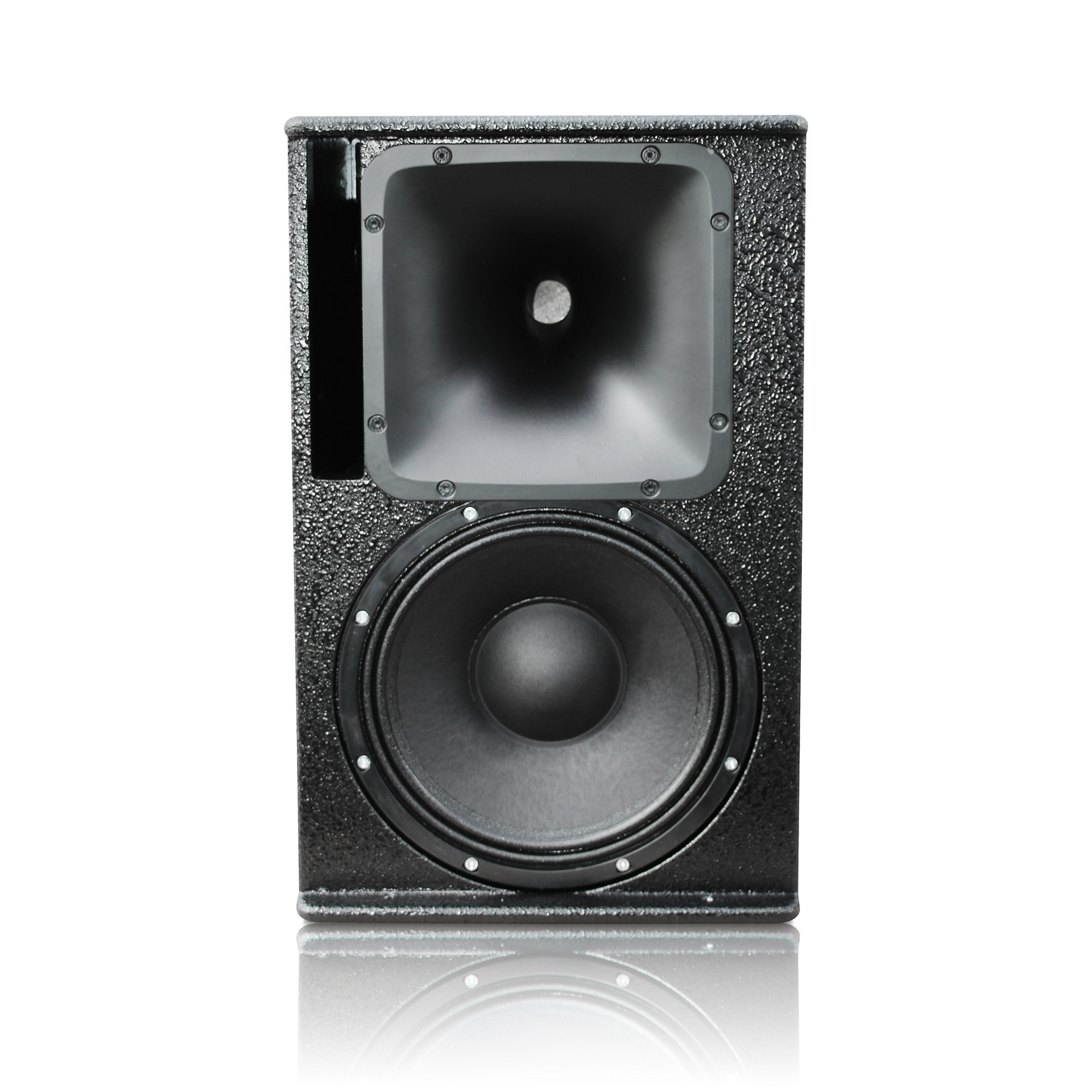

De Voice-Acoustic Modular-12P is een passief 2-weg systeem, uitgerust met een 12" luidspreker en een 1.4" compressiedriver gekoppeld aan een roteerbare CD-hoorn met een spreiding van 60° x 40° of 90° x 60°.

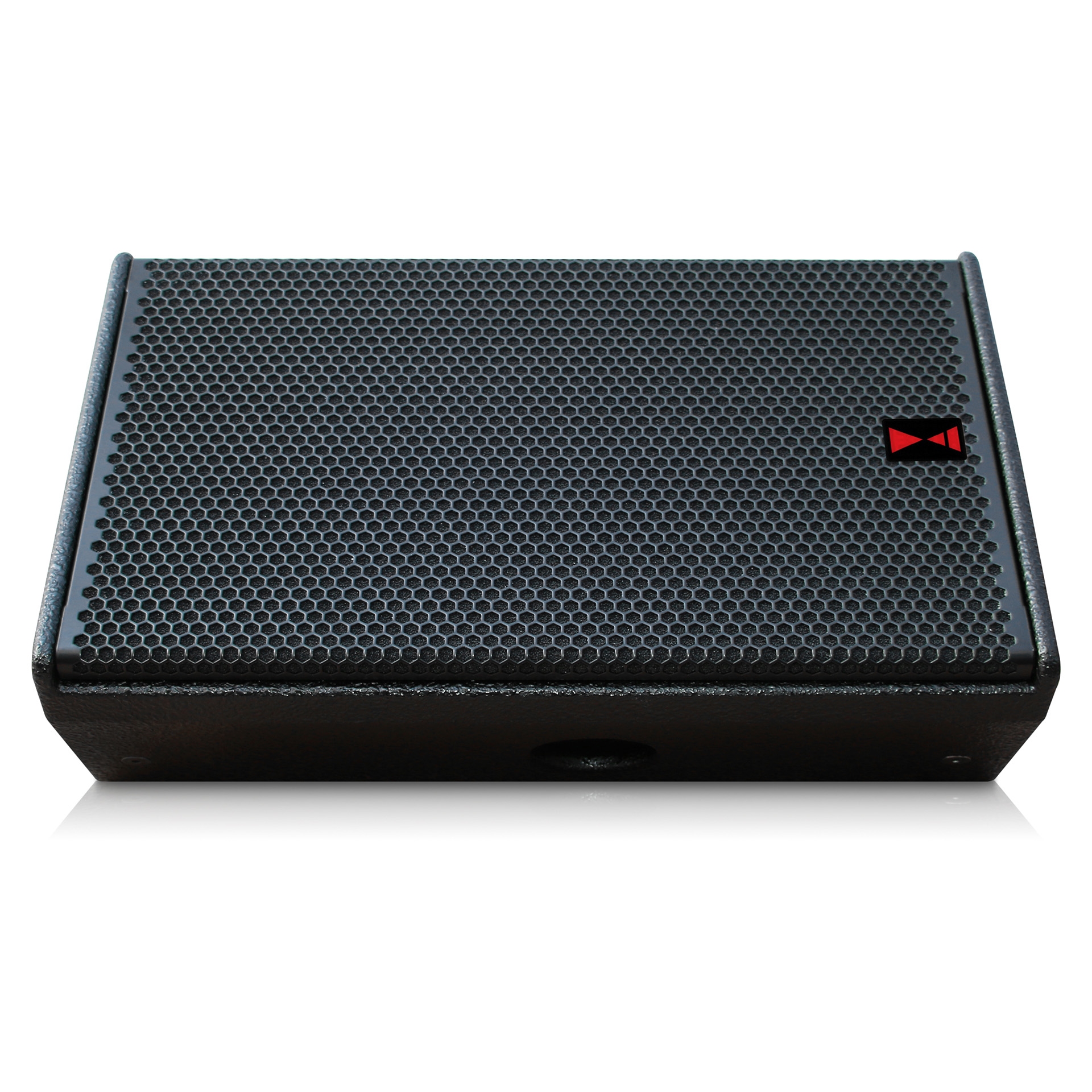

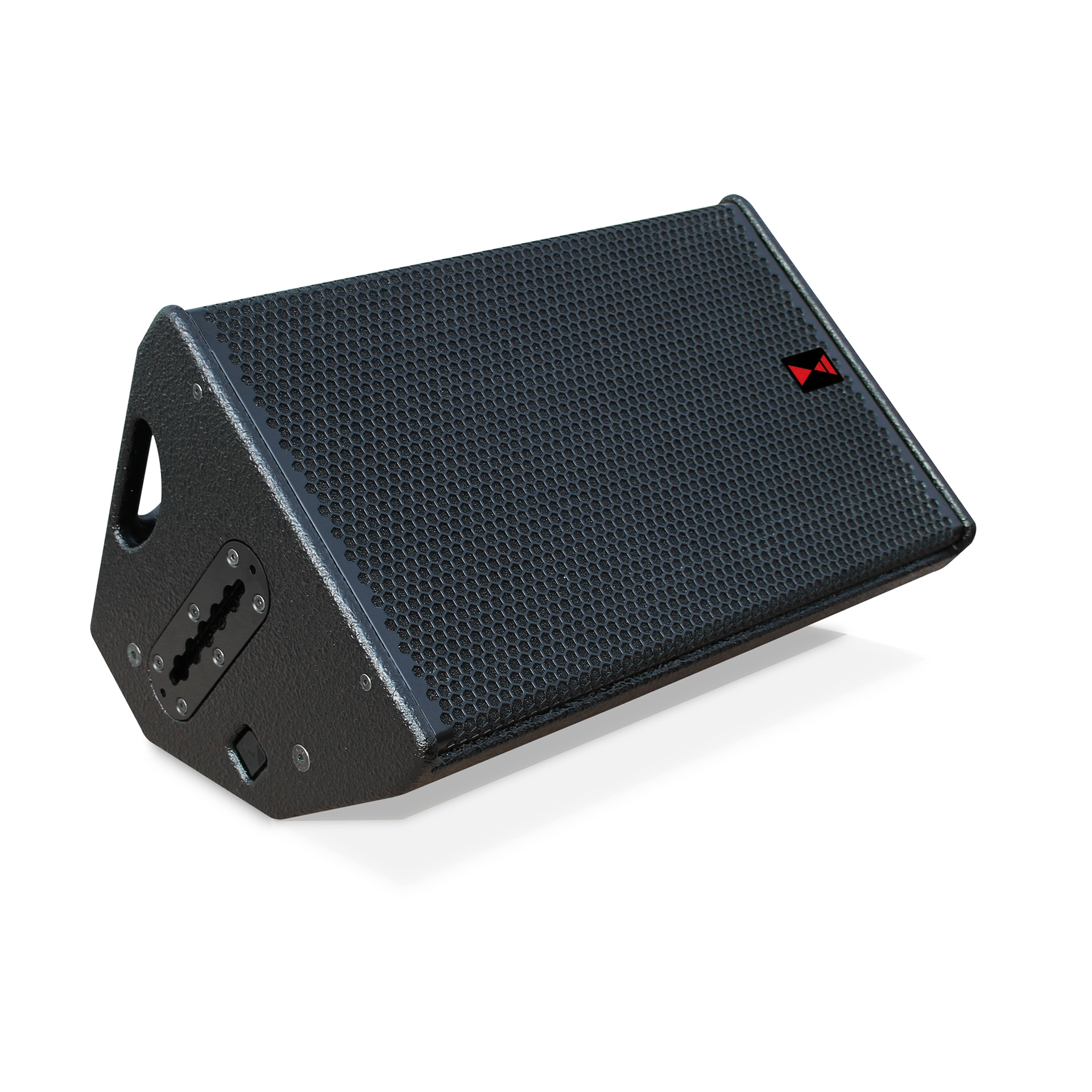

Zoals de naam al aangeeft, is de Modular-serie extreem flexibel en biedt deze een nieuwe manier om arraybare point source-systemen te combineren met multifunctionele enkele luidsprekers. Naast gebruik als stand-alone luidspreker, krachtige topkast met subwooferondersteuning of als monitor op het podium, is de Modular-serie ook ontworpen om zij-aan-zij gebruikt te worden in een horizontale array-opstelling.

Eventuele interferentie en bijbehorende geluidsstoringen tussen geluidsbronnen worden tot een minimum beperkt door een speciale behuizingsgeometrie, afgestemd op de smallere spreidingshoek van de roteerbare hoorn. Elke hoorn werkt uitsluitend binnen zijn gedefinieerde richtingsgebied. Deze techniek biedt de gebruiker een nog breder scala aan toepassingen met slechts één luidsprekerontwerp en is gepatenteerd.

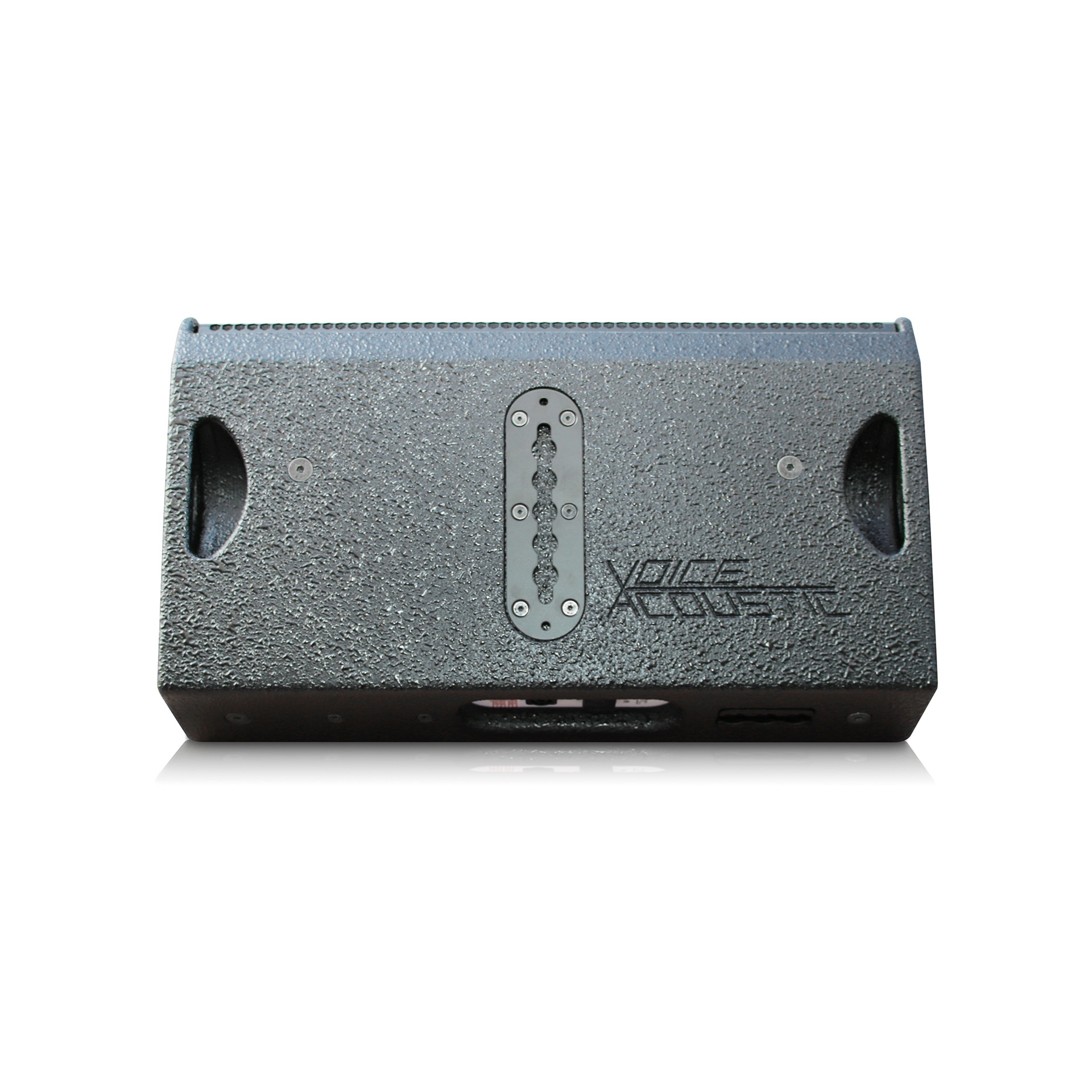

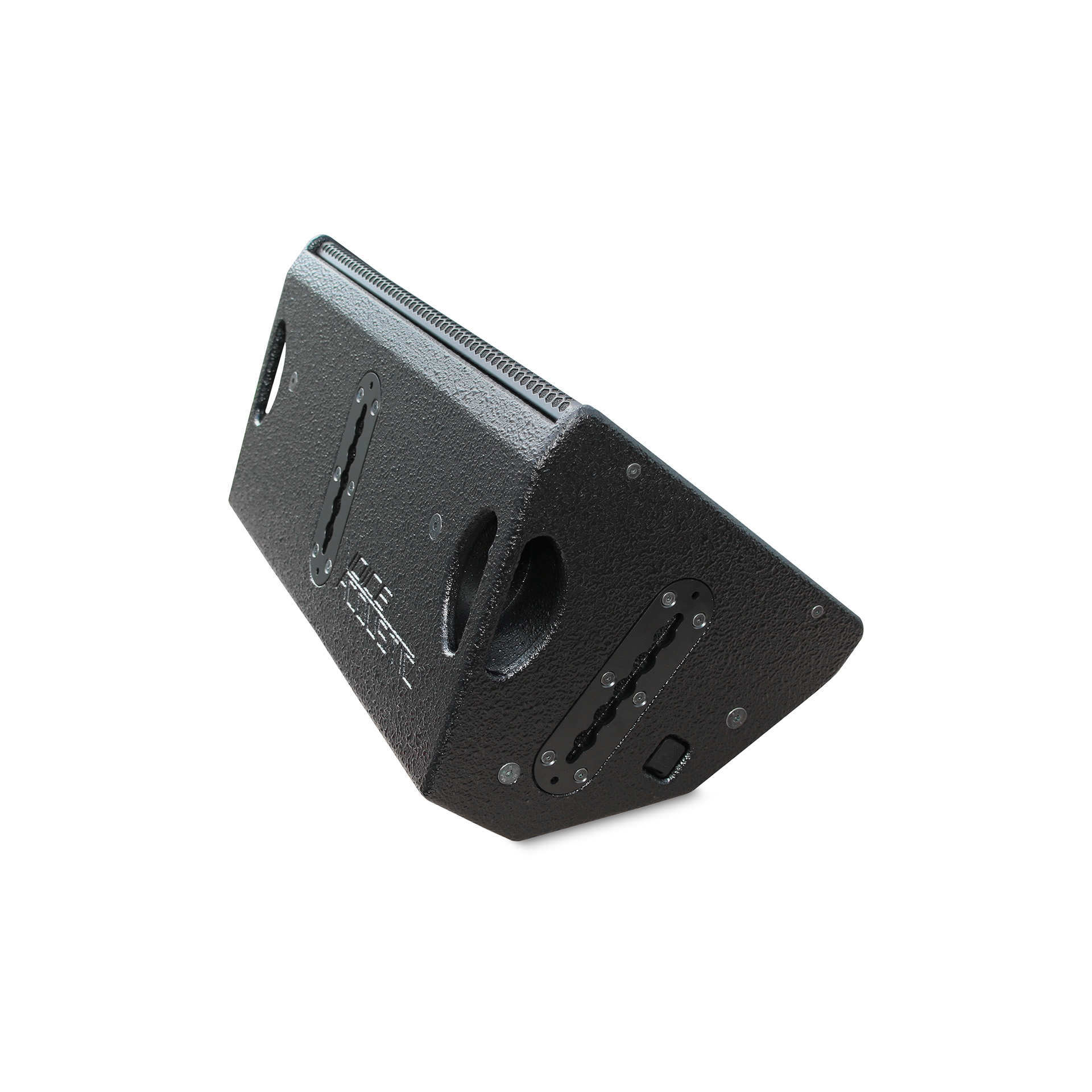

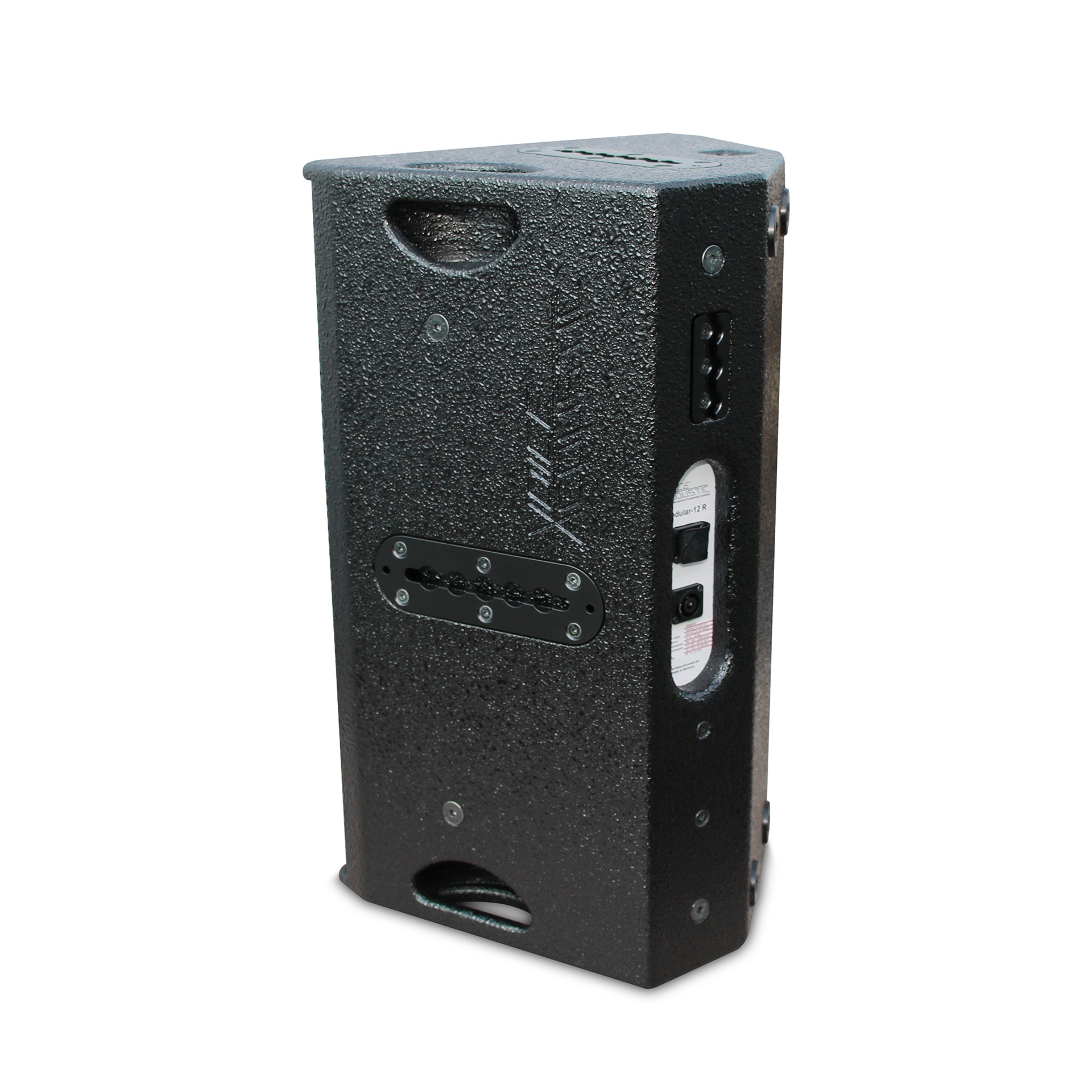

Het Easyfly klikmechanisme, dat eveneens gepatenteerd is, maakt het mogelijk om het systeem zonder gereedschap op te hangen en binnen enkele seconden nauwkeurig uit te lijnen. Het mechanisme is veel eleganter en compacter dan een traditionele vliegbeugel. De Modular-serie is voorzien van onopvallende montagerails aan twee zijden van de behuizing. Hiermee kan de luidspreker verticaal of horizontaal worden opgehangen met behulp van het Easyfly-mechanisme. Aan de achterzijde bevindt zich een derde montagerail voor een verplichte veiligheidshaak.

Voor nauwkeurige uitlijning op een statief of tussenpaal beschikt de Modular-serie over een interne statiefflens met een variabele kantelhoek van +/- 13,5° in stappen van 4,5°. Het resultaat is een directer geluidsbeeld richting het publiek en minder reflecties in de ruimte.

De 12" luidspreker in de Modular-12 is speciaal ontworpen voor een heldere, gedetailleerde middentonenweergave met een hoge, onvervormde geluidsdruk. Een lage bewegende massa (46 g) in combinatie met een krachtige neodymium aandrijfeenheid (B/L factor 17,6) zorgt voor een hoge efficiëntie en prestaties die normaal geassocieerd worden met grotere luidsprekers. Uitgebreide ventilatieopeningen in het magneetsysteem maken het chassis zeer veerkrachtig, waardoor warmte goed wordt afgevoerd en vermogenscompressie tot een minimum wordt beperkt. Aluminium demodulatieringen in het magneetsysteem zorgen voor minimale vervorming.

Voor vaste installaties kan de Modular-12 worden gemonteerd met het Easyfly-mechanisme, een kantelbare wandbeugel aan de achterzijde, een C-beugel of via de 12 interne M10 schroefdraadpunten in combinatie met interne stalen montagebeugels.

Technische specificaties:

• Drivers: LF: 1x 12" Neodym woofer met 3" spreekspoel
  HF: 1x 1,4" Neodym compressiedriver met 3" spreekspoel
• Frequentiebereik: 63 Hz – 18 kHz (-10 dB)
  90 Hz – 17 kHz (±3 dB)
• Afstralingshoek (h x v): 60° x 40° of 90° x 60° (verwisselbare, roterende en arraybare hoorns)

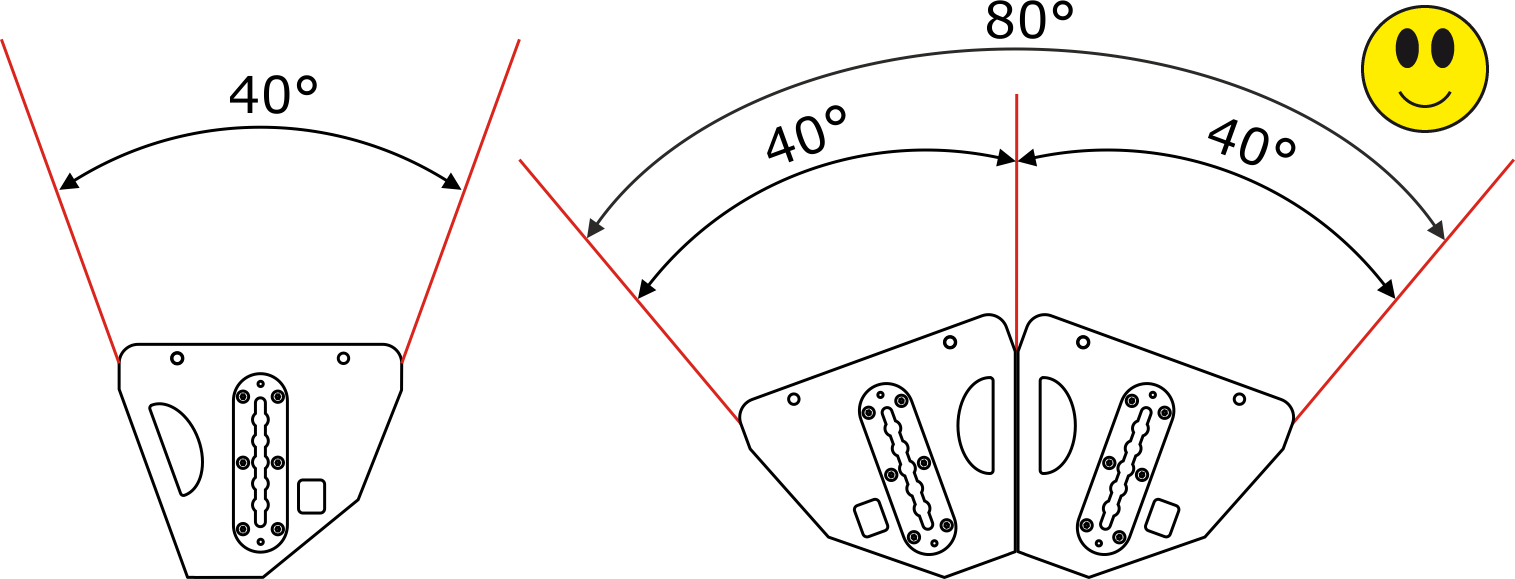

  80° x 60° bij gebruik van twee in horizontale array met hoorn gedraaid naar 40° x 60°
• Impedantie: 8 Ω
• Vermogenshandling (AES / Programma / Piek): 450 W / 900 W / 1.800 W
• Geluidsdruk (AES / Programma / Piek): 127 dB SPL / 130 dB SPL / 133 dB SPL
• Aansluiting: 4 x Neutrik NL4 Speakon IN/OUT (4-polig doorgelust), configuratie op 1+/1-
• Afwerking: Polyurea coating zwart RAL 9005
  Structuurverf wit RAL 9016
  Structuurverf in RAL-kleur naar keuze
  Optioneel: hoogglans verchroomd frontrooster
• Montagemogelijkheden: 2x Easyfly-mechanisme voor verticale en horizontale montage
  1x single-stud bevestiging aan de achterzijde voor veiligheidstouw
  2x M6 schroefpunten achterzijde voor verstelbare muurbeugels
  1x kantelbare statiefflens +/- 13,5°, voor wandbeugel met flensadapter
  12x M10 montagepunten voor o.a. ringogen
  Bevestiging op C-beugel mogelijk
• Afmetingen / Gewicht: 615 (H) x 380 (B) x 310 mm (D) / 23,6 kg

Array

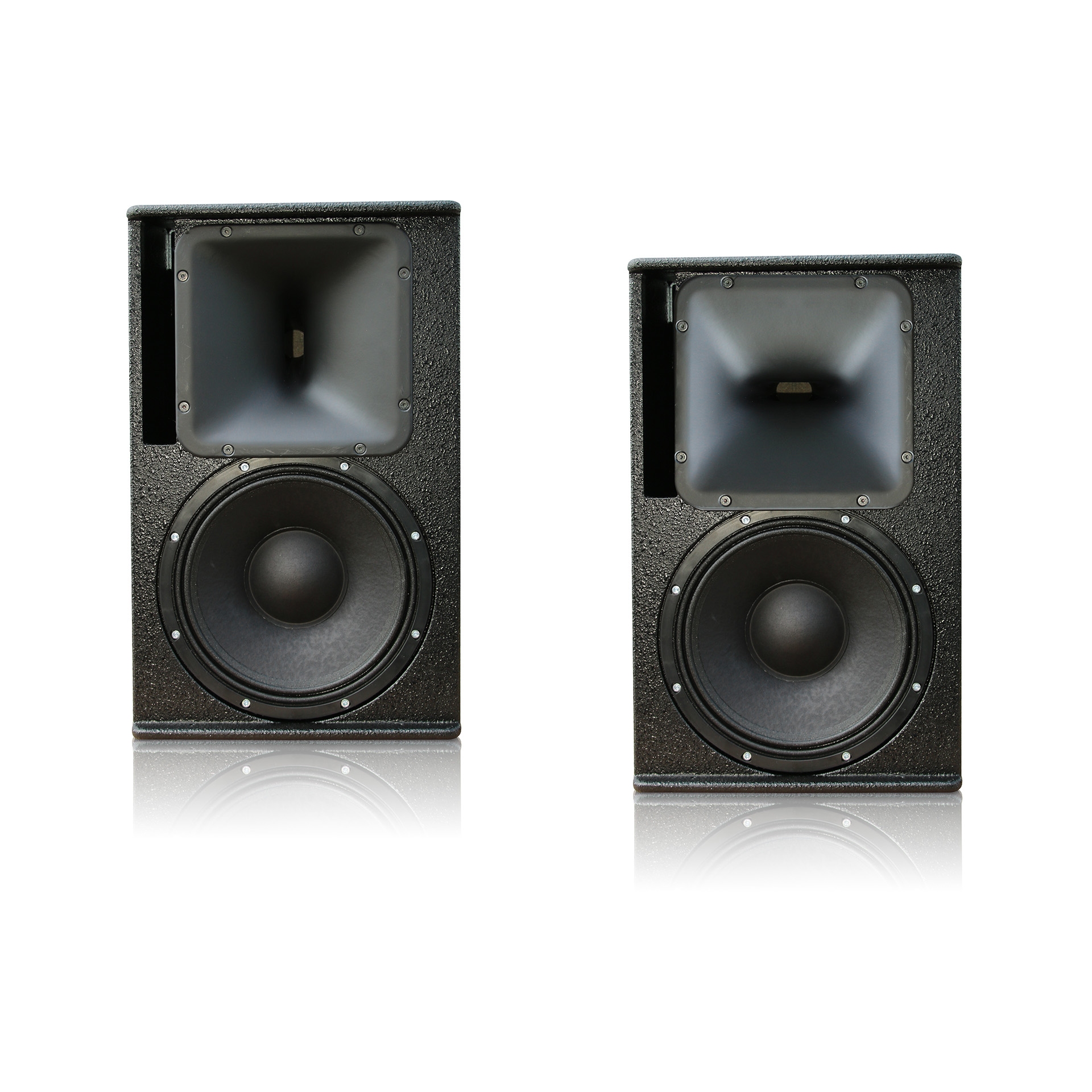

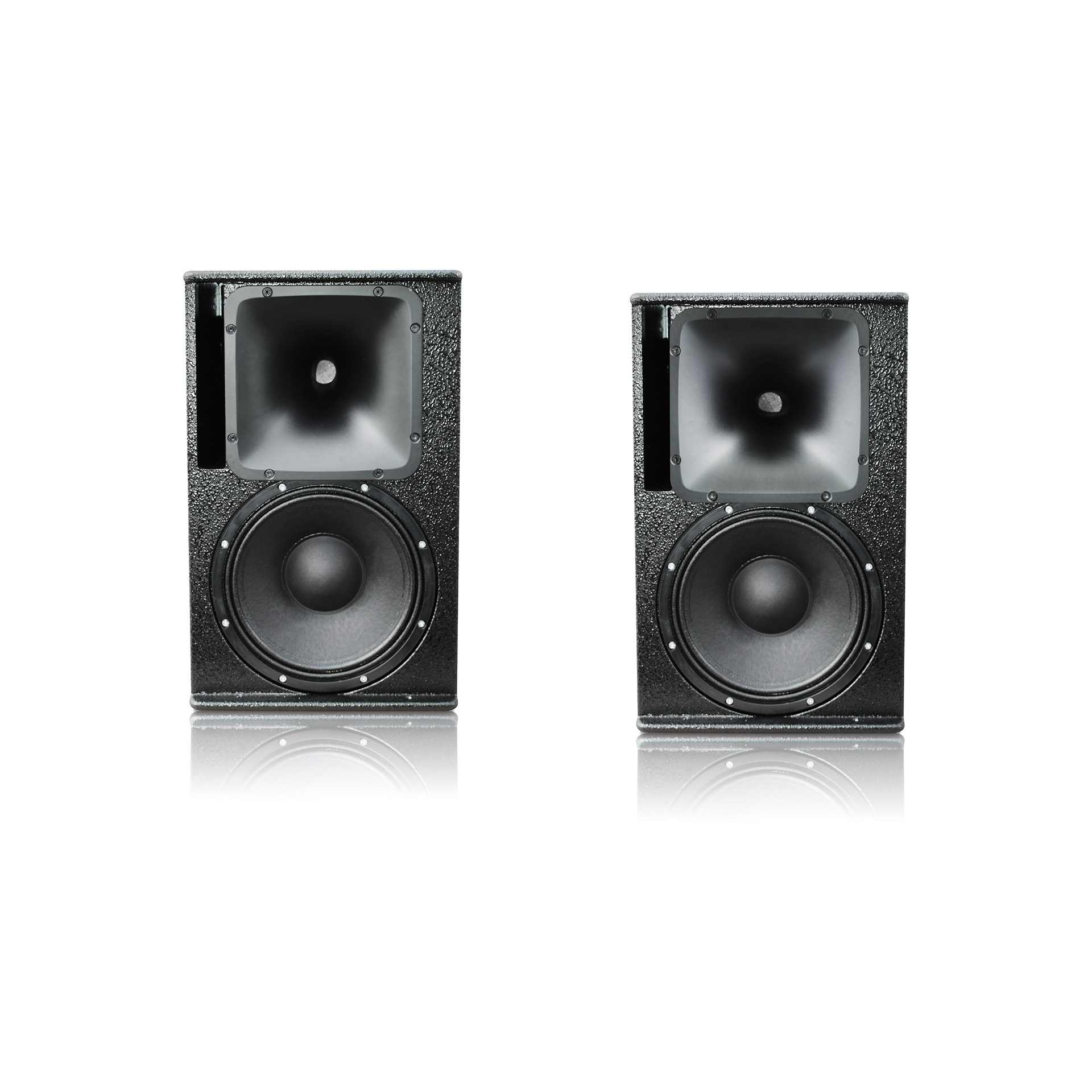

Voor maximale flexibiliteit kan de gebruiker kiezen tussen twee verschillende spreidingshoeken: 60° x 40° of 90° x 60°. Het wisselen van hoorns kan op elk moment eenvoudig zelf worden uitgevoerd dankzij de bi-amping aansturing.

In de HDSP-versterkerserie en de controllerboard van de zelfversterkte subwoofers zijn specifieke luidsprekerinstellingen opgeslagen als presets voor beide spreidingshoeken.
