De Modular-serie is extreem flexibel en innovatief dankzij de combinatie van array point source-systemen en multifunctioneel inzetbare losse luidsprekers. Naast het gebruik als enkele fullrange-luidspreker, krachtige topkast met subwooferondersteuning of als hoogwaardige monitor op het podium, is de Modular-serie ook ontworpen om met meerdere units naast elkaar te worden gebruikt in een horizontaal array-ontwerp.
Eventuele interferentie en bijbehorende geluidsstoringen tussen geluidsbronnen worden tot een minimum beperkt door een speciale behuizingsgeometrie, afgestemd op de smallere bundel van de roteerbare hoorn. Elke hoorn werkt uitsluitend binnen zijn gedefinieerde richtingsgebied. Deze techniek biedt de gebruiker een nog breder toepassingsgebied met slechts één luidsprekerontwerp en is gepatenteerd.

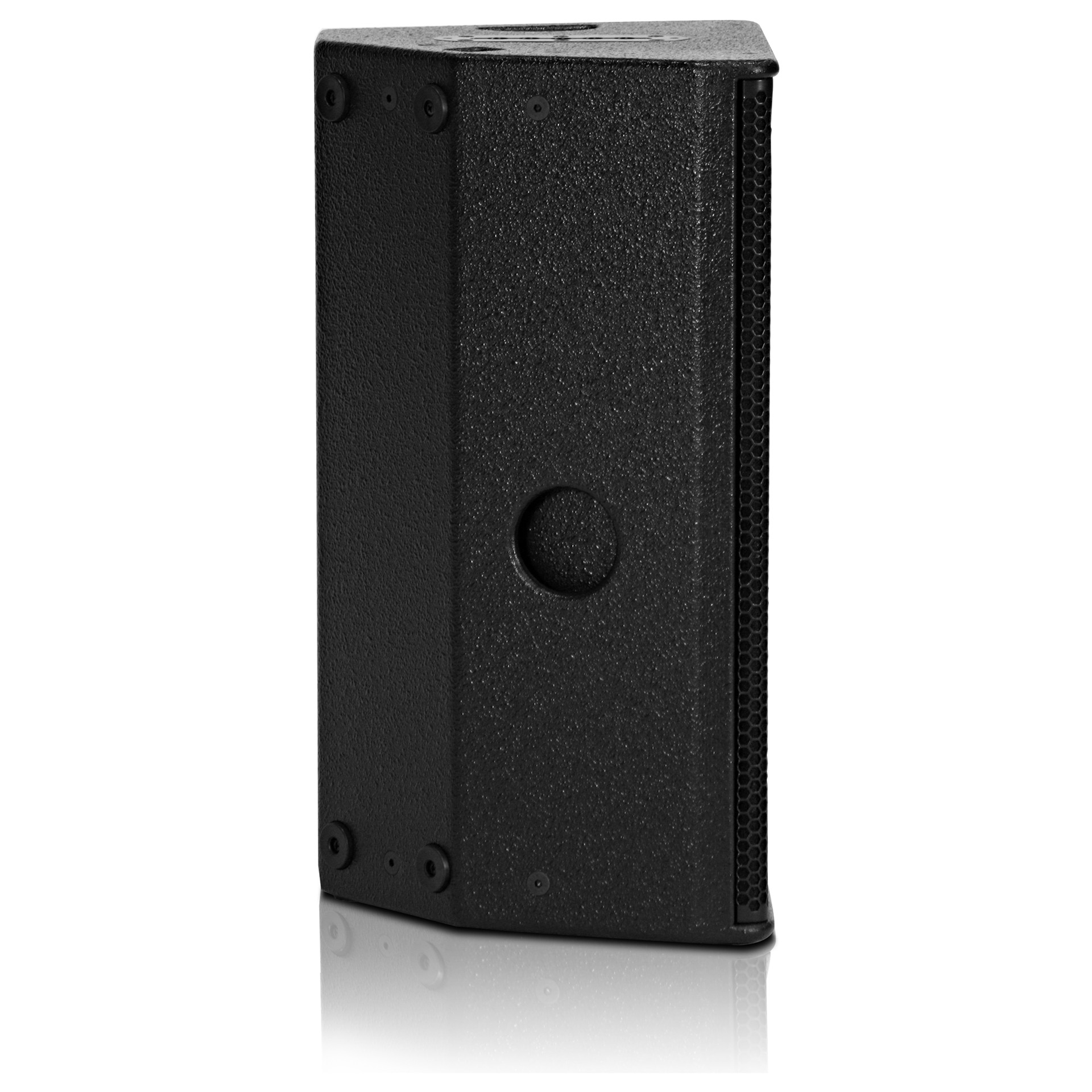

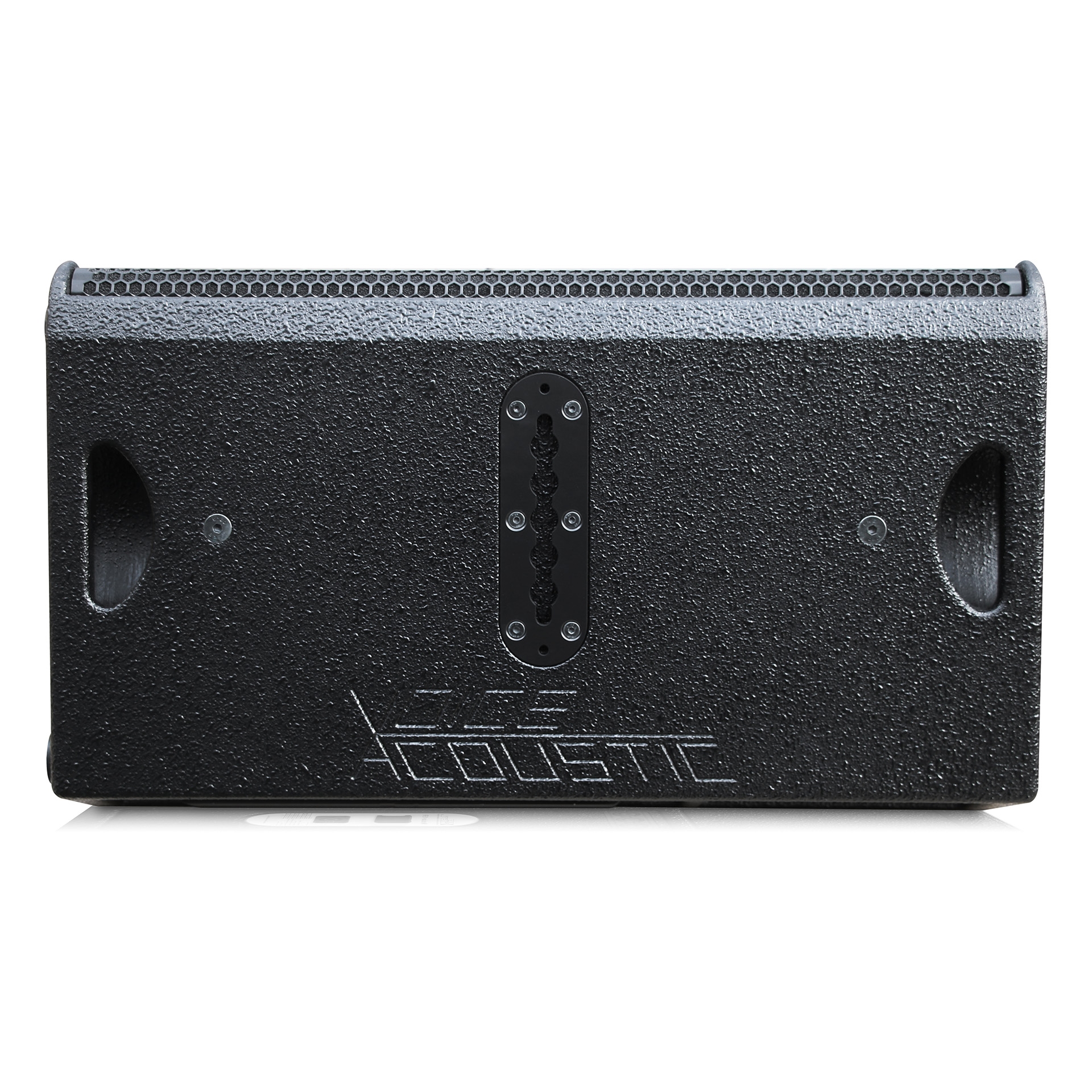

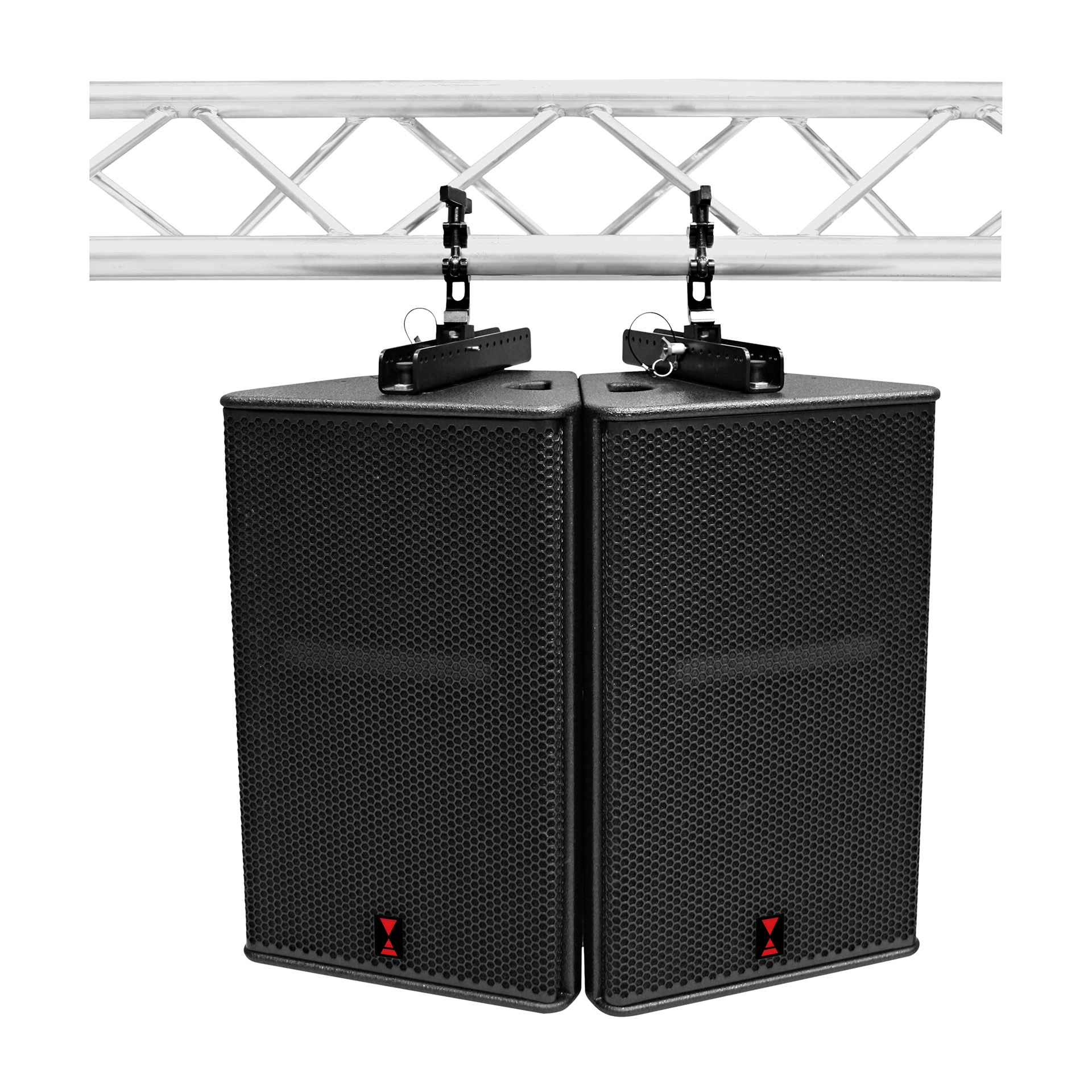

"Easyfly", eveneens gepatenteerd, is een nieuw 'one-click'-mechanisme waarmee de luidspreker zonder gereedschap in enkele seconden opgehangen en nauwkeurig uitgelijnd kan worden. Het mechanisme is eleganter en compacter dan een traditionele riggingbeugel. De Modular-serie is voorzien van onopvallende montagerails aan twee zijden van de behuizing. Hierdoor kan de luidspreker rechtop of horizontaal worden opgehangen of gevlogen met behulp van het Easyfly-mechanisme. Aan de achterzijde bevindt zich een derde montagerail voor de verplichte veiligheidshaak.

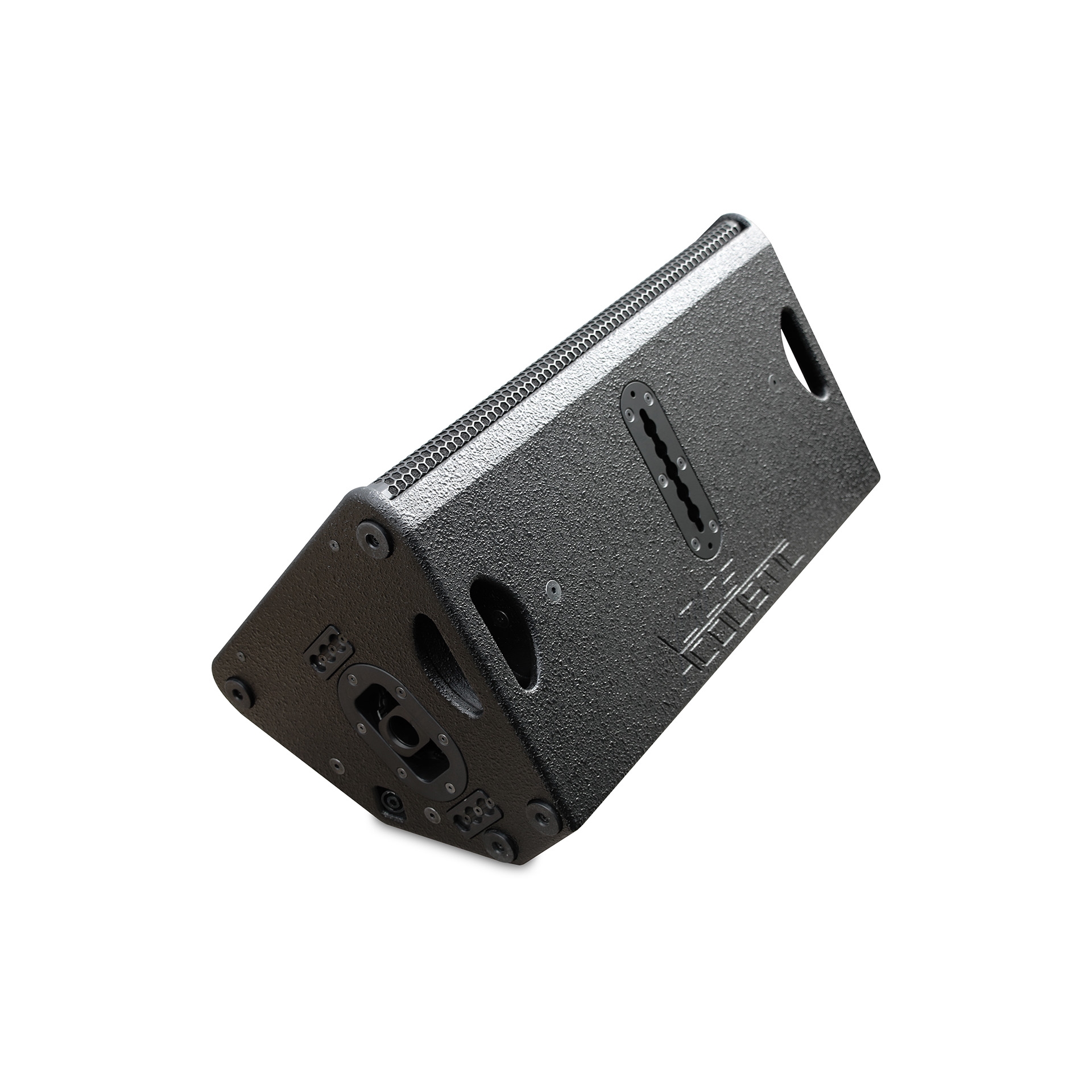

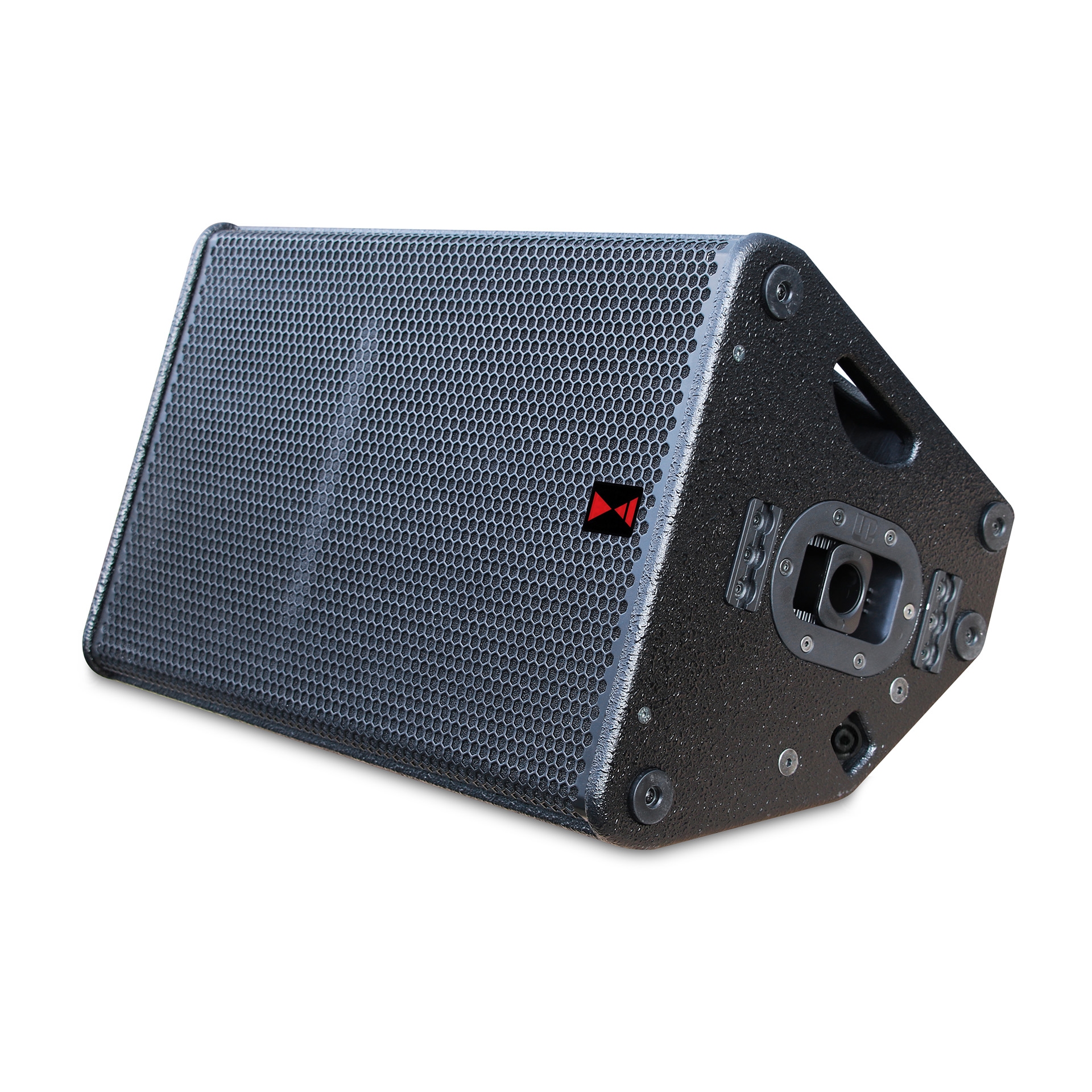

Voor nauwkeurige uitlijning op een statief of tussenpaal beschikt de Modular-serie over een interne, kantelbare statiefflens waarmee een hellingshoek van +/- 18° mogelijk is.

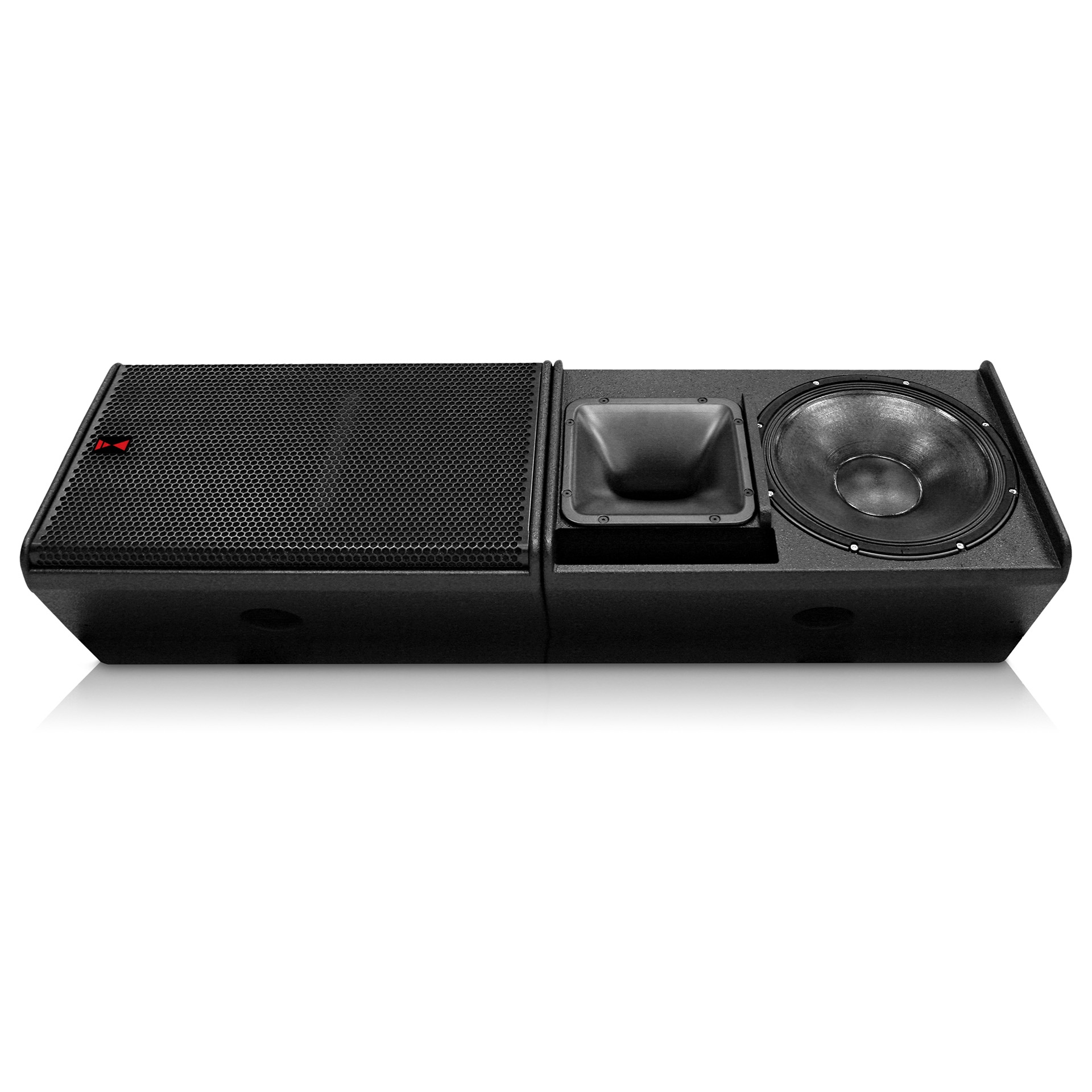

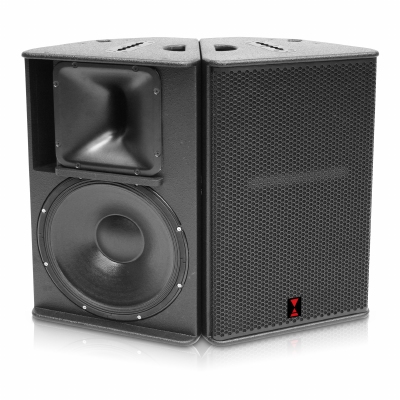

De Modular-15 maakt gebruik van een 15" chassis van de nieuwste generatie en is speciaal ontworpen voor een heldere, gedetailleerde middentonenweergave met een hoge, onvervormde geluidsdruk. Een bijzonder lage bewegende massa (mms 100 g) in combinatie met een extreem krachtige neodymiumdriver (B/L factor 26) zorgt voor de combinatie van de goede transmissie-eigenschappen van een 12” model met het grotere membraanoppervlak en de bijbehorende geluidsdruk van een 15”. Het chassis kan zwaar belast worden en de warmte wordt optimaal afgevoerd, waardoor vermogenscompressie laag blijft. Dit wordt mogelijk gemaakt door de grote 4" spreekspoel en uitgebreide ventilatieopeningen in het magneetsysteem. Aluminium demodulatieringen in het magneetsysteem zorgen voor lage vervorming.
Voor installatie wordt de Modular-15 geleverd met het Easyfly-mechanisme, 12 draaibare wandbeugels of de interne M10 schroefdraadpunten met stalen binnenbeugels.
De Modular-15 kan achteraf in onze fabriek worden omgebouwd naar een actieve versie met ingebouwde versterkermodule en DSP-board.
Controle
De Modular-15 wordt in bi-amping aangestuurd via twee kanalen (2.400 W/4 Ω + 450 W/8 Ω) van de HDSP-6 systeemversterker. Hierdoor kunnen beide wegen afzonderlijk worden begrensd, optimaal gefilterd, in tijd gelijkgeschakeld en kunnen verwisselbare hoorns met verschillende afstraalhoeken worden gebruikt.
De woofer is uitgevoerd in 8 Ω, de tweeter in 16 Ω.
Twee Modular-15 luidsprekers kunnen met een 4-polige kabel doorgelust en parallel op dezelfde versterkerkanalen worden aangesloten. Op één HDSP-6 kunnen tot vier Modular-15’s in bi-amping worden gebruikt.
Technische specificaties:
- Drivers:
LF: 1x 15" Neodym woofer met 4" spreekspoel
HF: 1x 1,4" Neodym compressiedriver met 3" spreekspoel
- Frequentiebereik 60°:
60 Hz – 17,6 kHz (-10 dB)
130 Hz – 17 kHz (±3 dB)
- Frequentiebereik 90°:
58 Hz – 17,8 kHz (-10 dB)
122 Hz – 16,5 kHz (±3 dB)
- Afstralingshoek (h x v): 90° x 60° / 60° x 40° (verwisselbare, roterende en arraybare hoorns)
- Impedantie:
LF: 8 Ω
HF: 16 Ω
- Vermogenshandling (AES / Programma / Piek):
LF: 850 W / 1.700 W / 3.400 W
HF: 110 W / 220 W / 440 W
- Gevoeligheid (1 W/1 m):
LF: 100 dB SPL
HF: 111 dB SPL
- Geluidsdruk (AES / Programma / Piek): 129 dB SPL / 132 dB SPL / 135 dB SPL
- Aansluiting: 4 x NEUTRIK NL4 IN/OUT 1+/- (4-polig doorgelust)
- Afwerking: Polyurea coating in RAL 9005. Speciale kleuren mogelijk met Warnex structuurverf
- Afmetingen / Gewicht: 698 (H) x 431 (B) x 368 mm (D) / 27,9 kg
